テーパネジ変換プラグ -メネジ･オネジ変換ジョイント-
未確定：候補が16型番あります。
商品情報
外形図・製品仕様
材質 黄銅（C3604）
| ネジ部 JIS B0203 管用テーパネジ | R | （PT） |
| Rc |
規格表
| A | B | d | 六角レンチ穴 ⬡d1 | ℓ | ℓ1 | ① Rc（PT） | ② R（PT） | 型 式 | ||
|---|---|---|---|---|---|---|---|---|---|---|
| Type | No. | |||||||||
| 14 | 17 | 6 | ⬡ 6 | 10 | 10 | 1/8 | 1/8 | JEMF JEMFR | 11 | |
| 16 | 1/4 | 12 | ||||||||
| 1/4 | 1/8 | 21 | ||||||||
| 21 | 8 | ⬡ 8 | 12 | 1/4 | 22 | |||||
| 12 | 3/8 | 23 | ||||||||
| 6 | ⬡ 6 | 10 | 3/8 | 1/8 | 31 | |||||
| 8 | ⬡ 8 | 12 | 1/4 | 32 | ||||||
| 10 | ⬡10 | 3/8 | 33 | |||||||
| 常圧980kPa（10kgf/cm2）以下でご使用ください。 | ||||||||||
注文例
出荷日
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
610円 ( 671円 ) | 在庫品1日目当日出荷可能 |
620円 ( 682円 ) | 在庫品1日目当日出荷可能 |
780円 ( 858円 ) | 在庫品1日目当日出荷可能 |
780円 ( 858円 ) | 在庫品1日目当日出荷可能 |
810円 ( 891円 ) | 在庫品1日目当日出荷可能 |
1,090円 ( 1,199円 ) | 在庫品1日目当日出荷可能 |
990円 ( 1,089円 ) | 在庫品1日目当日出荷可能 |
1,140円 ( 1,254円 ) | 在庫品1日目当日出荷可能 |
730円 ( 803円 ) | 在庫品1日目当日出荷可能 |
830円 ( 913円 ) | 在庫品1日目当日出荷可能 |
1,000円 ( 1,100円 ) | 在庫品1日目当日出荷可能 |
940円 ( 1,034円 ) | 在庫品1日目当日出荷可能 |
1,070円 ( 1,177円 ) | 在庫品1日目当日出荷可能 |
1,250円 ( 1,375円 ) | 在庫品1日目当日出荷可能 |
1,230円 ( 1,353円 ) | 在庫品1日目当日出荷可能 |
1,330円 ( 1,463円 ) | 在庫品1日目当日出荷可能 |

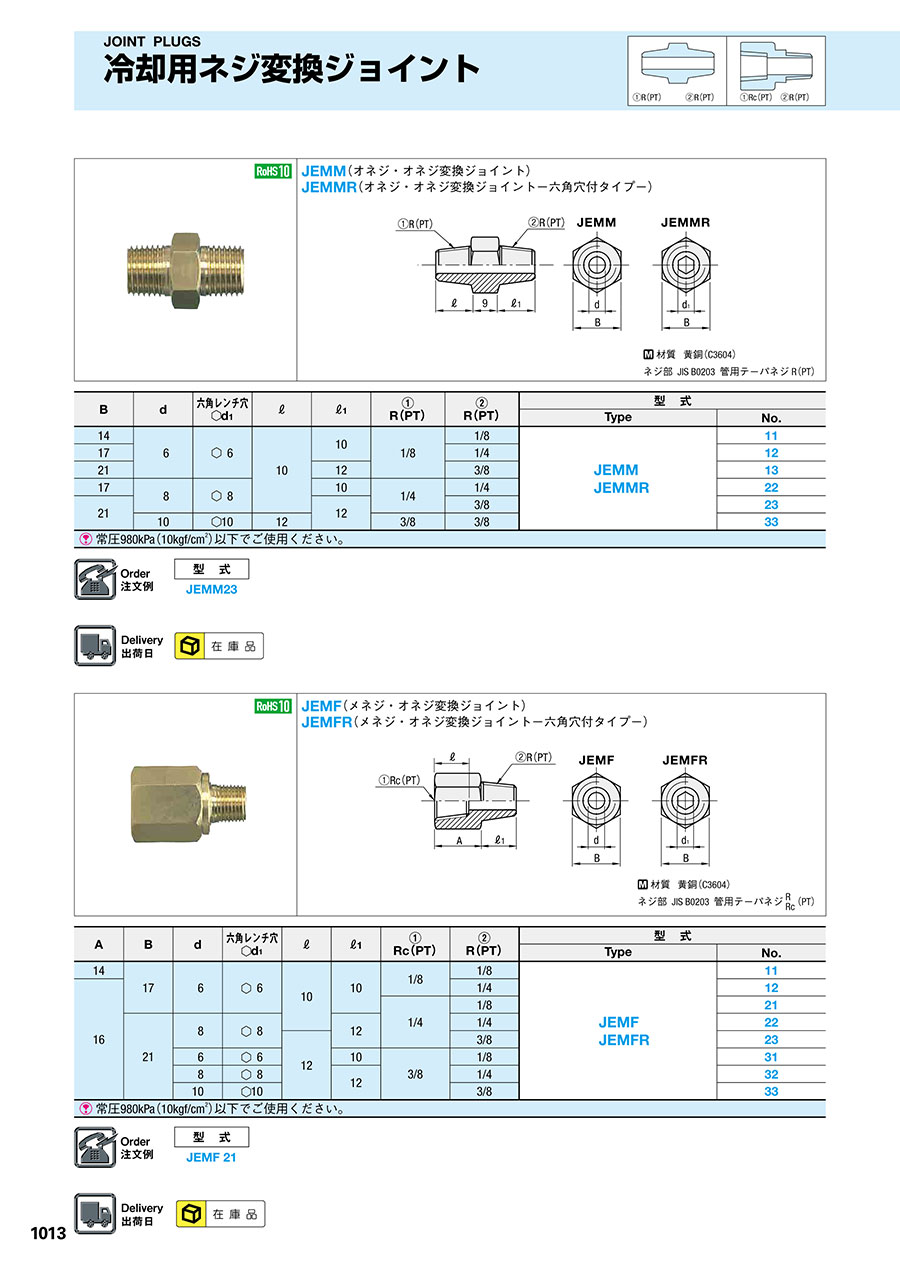

カタログ
テーパネジ変換プラグ -メネジ･オネジ変換ジョイント-のレビュー
金型部品
5
5.02023/04/11
金型の水口が壊れたので交換しました。発送も早くて助かりました。
0人が参考にしています。
アドレスV125の油温計センサー取り付け
5
5.02023/01/22
届いた油温計センサーを取り付けたところ、センサーが奥まで入りすぎて、内部と干渉したため、アダプターを探していたのですが、...もっと読む
0人が参考にしています。
金型冷却口のネジ変換に使用
4
4.02022/09/08
作業中破損させてしまい急きょ必要でしたが、納期が早く助かりました。
0人が参考にしています。
変換
4
4.02022/08/16
冷却回路のカプラ部を
変換できるので、
非常に有難いですね。
0人が参考にしています。
金型に使用
4
4.02021/11/25
金型に使用しています。薄いものの先に大きいものをつけたいという時などに使用する部品ですが、おねじ部分が長いとクラックが入...もっと読む
0人が参考にしています。
