引張りリンク用リテーナ -両端ツバ付リテーナ+ボルト-
- 商品分類
- 引張りリンク専用リテーナ
- リテーナのウレタン有無
- 無
未確定：候補が16型番あります。
商品情報
外形図・製品仕様
| ①リテーナ | |
| 材質 | S45C |
| 硬度 | 38～43HRC |
| 表面処理 | 四三酸化鉄皮膜（Fe3O4） |
| ②六角穴付ボルト | |
規格表
■リテーナ+ボルト
| リンク A寸 | d | D・W | H | L | V | ②ボルト | 型 式 | |||
|---|---|---|---|---|---|---|---|---|---|---|
| Type | No. | |||||||||
| 19 | 6.5 | 10 | 16 | 11 | 3 | CB 6ー30 | LKT （①・② リテーナ・ボルト） | 10 | ||
| 18 | 4 | CB 6ー40 | 10ー18 | |||||||
| 25 | 9 | 13 | 19 | 11 | 3 | CB 8ー35 | 13 | |||
| 18 | 4 | CB 8ー40 | 13ー18 | |||||||
| 32 | 11 | 16 | 22 | 11 | 3 | CB10ー35 | 16 | |||
| 18 | 4 | CB10ー45 | 16ー18 | |||||||
| 38 | 13 | 20 | 26 | 11 | 3 | CB12ー40 | 20 | |||
| 18 | 4 | CB12ー50 | 20ー18 | |||||||
取り付け方法 P.935
■リテーナ単体
| 型 式 | |||
|---|---|---|---|
| Type | No. | ||
| LKTB （① リテーナのみ） | 10 | ||
| 10ー18 | |||
| 13 | |||
| 13ー18 | |||
| 16 | |||
| 16ー18 | |||
| 20 | |||
| 20ー18 | |||
注文例
| 型式 | - | L | |
| LKT 13 | - | 18 |
出荷日
関連情報
| ■特長 | ウレタン付タイプ（LKBH／LKRH／LKRBH）は従来の標準タイプにウレタンを嵌め込んだタイプです。 |
| （D寸は+0.5mm程度にしております。）型開きの防音用としてご使用ください。 |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
240円 ( 264円 ) | 在庫品1日目当日出荷可能 |
280円 ( 308円 ) | 在庫品1日目当日出荷可能 |
300円 ( 330円 ) | 在庫品1日目当日出荷可能 |
340円 ( 374円 ) | 在庫品1日目当日出荷可能 |
370円 ( 407円 ) | 在庫品1日目当日出荷可能 |
400円 ( 440円 ) | 在庫品1日目当日出荷可能 |
420円 ( 462円 ) | 在庫品1日目当日出荷可能 |
460円 ( 506円 ) | 在庫品1日目当日出荷可能 |
240円 ( 264円 ) | 在庫品1日目当日出荷可能 |
260円 ( 286円 ) | 在庫品1日目当日出荷可能 |
290円 ( 319円 ) | 在庫品1日目当日出荷可能 |
320円 ( 352円 ) | 在庫品1日目当日出荷可能 |
360円 ( 396円 ) | 在庫品1日目当日出荷可能 |
380円 ( 418円 ) | 在庫品1日目当日出荷可能 |
400円 ( 440円 ) | 在庫品1日目当日出荷可能 |
430円 ( 473円 ) | 在庫品1日目当日出荷可能 |

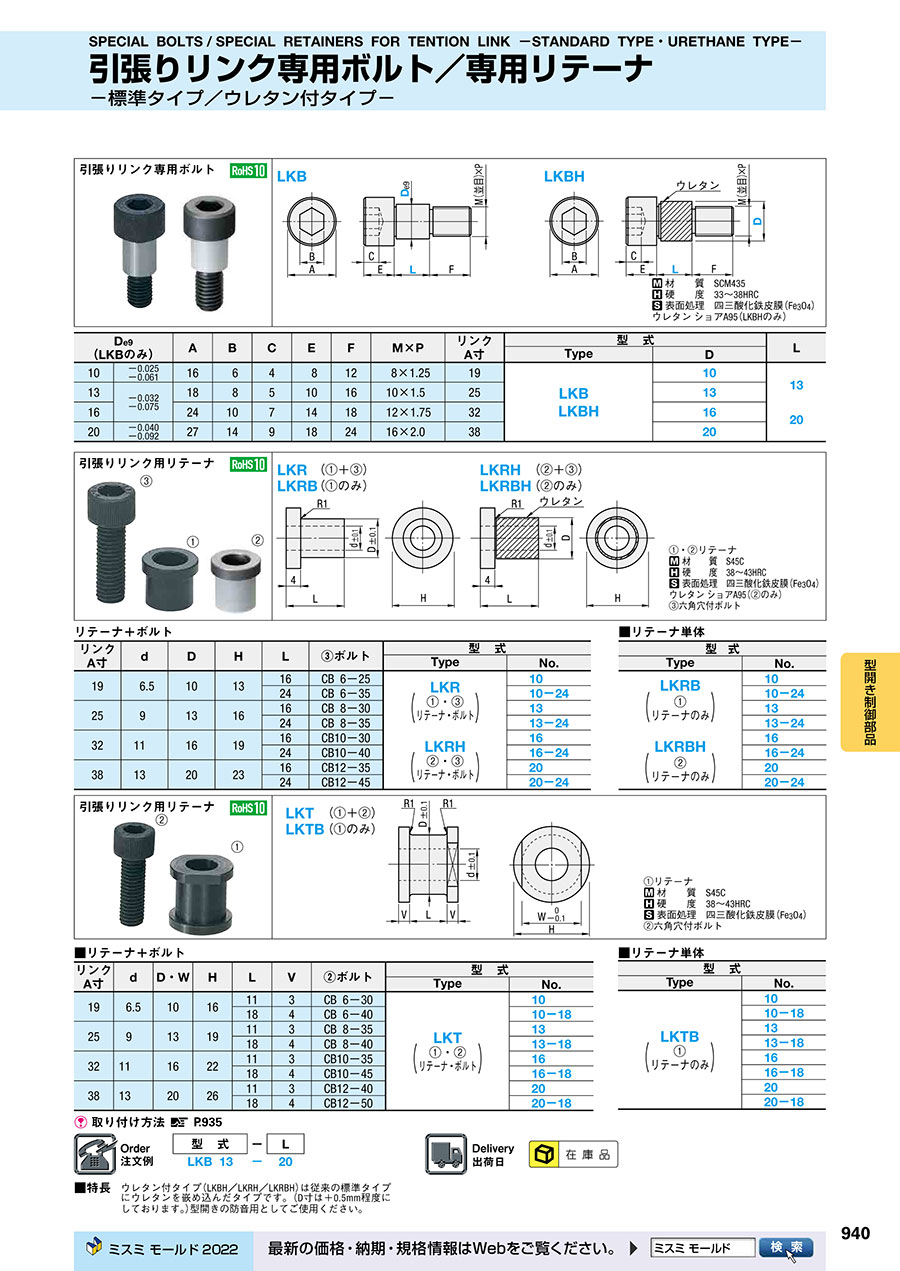

カタログ
引張りリンク用リテーナ -両端ツバ付リテーナ+ボルト-のレビュー
3プレート金型
4
4.02025/03/26
付属のボルトが長めの設定（有効締め代がMの2倍以上）なので通常のタップ加工だと締めきれないので注意
0人が参考にしています。
金型用部品
4
4.02022/11/10
この商品は自社で以前から金型用の部品として使っているものです。今まであまり気にしたことがないくらい普通に使っているもので...もっと読む
0人が参考にしています。
折れ
4
4.02021/10/23
タップ折れが
かなりの確率でさがります
こちらの部品は
引っ張りリンクと
併用になりますね
0人が参考にしています。
引っ張り
4
4.02021/01/16
引っ張りリンクなどは
こちらの部品じゃないと
普通のボルトだと付加がかかり
おれます
0人が参考にしています。
専用
4
4.02020/11/28
ひっぱりリンク専用
ボルトなので
折れたりがあまりなく
短納期でとどくので
よいです
0人が参考にしています。
