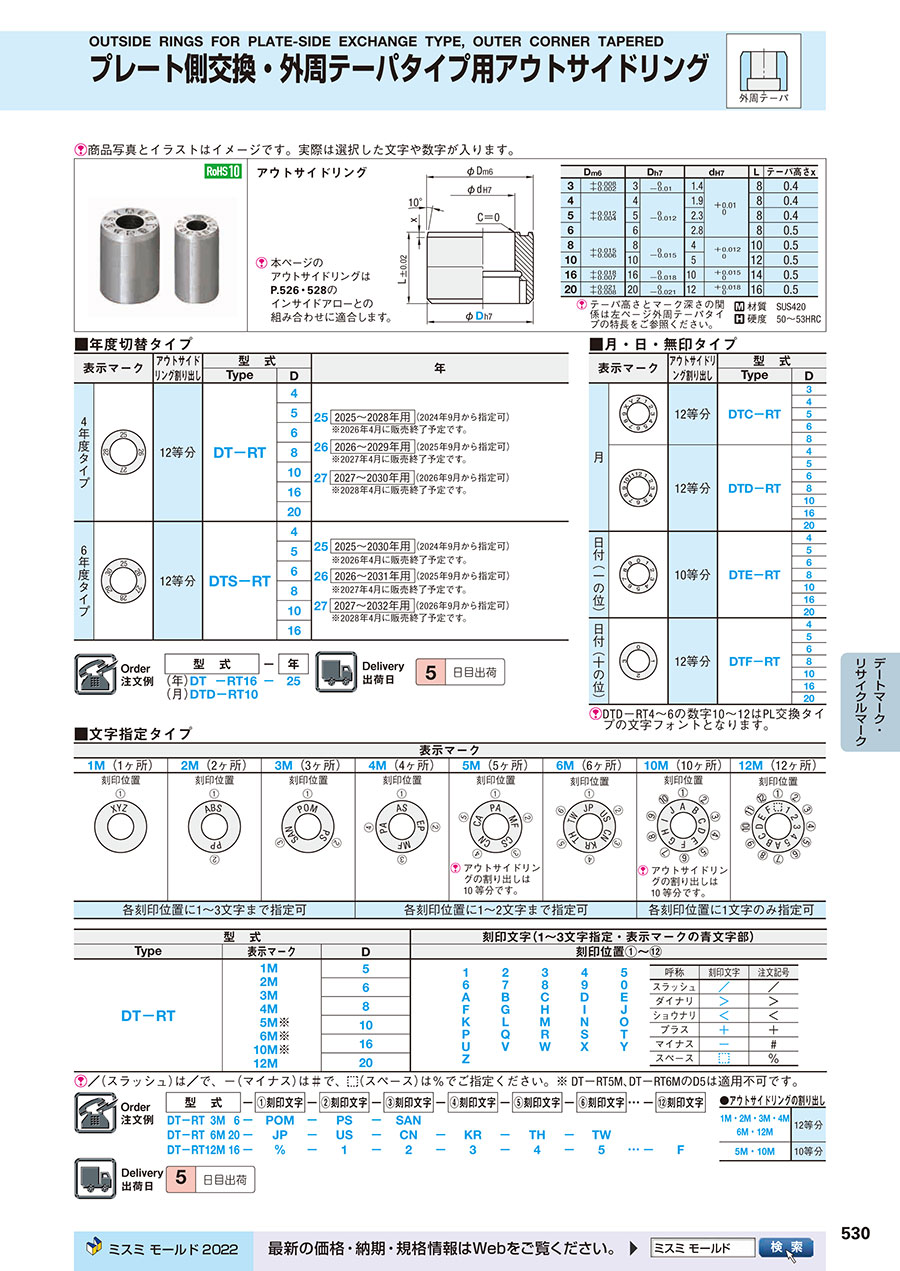

D_m6		D_h7		d_H7		L	テーパ高さx
3	+0.008 +0.002	3	0 -0.01	1.4	+0.01 0	8	0.4
4	+0.012 +0.004	4	0 -0.012	1.9		8	0.4
5		5		2.3		8	0.4
6		6		2.8		8	0.5
8	+0.015 +0.006	8	0 -0.015	4	+0.012 0	10	0.5
10	+0.015 +0.006	10	0 -0.015	5	+0.012 0	12	0.5
16	+0.018 +0.007	16	0 -0.018	10	+0.015 0	14	0.5
20	+0.021 +0.008	20	0 -0.021	12	+0.018 0	16	0.5

テーパ高さとマーク深さの関係は左ページ外周テーパタイプの特長をご参照ください。

材質 SUS420
硬度 50～53HRC

規格表

■年度切替タイプ

表示マーク	アウトサイドリング割り出し	型式		年
表示マーク	アウトサイドリング割り出し	Type	D	年
4年度タイプ	12等分	DT-RT	4	25 2025年用 ※ 2025年11月以降は生産調整の為、5日目出荷となります。 2026年4月に販売終了予定です。 26 2026年用（2025年9月から指定可） ※ 2026年11月以降は生産調整の為、5日目出荷となります。 2027年4月に販売終了予定です。 27 2027年用（2026年9月から指定可） ※ 2027年11月以降は生産調整の為、5日目出荷となります。 2028年4月に販売終了予定です。
			5
			6
			8
			10
			16
			20
6年度タイプ	12等分	DTS-RT	4	25 2025年用 ※ 2025年11月以降は生産調整の為、5日目出荷となります。 2026年4月に販売終了予定です。 26 2026年用（2025年9月から指定可） ※ 2026年11月以降は生産調整の為、5日目出荷となります。 2027年4月に販売終了予定です。 27 2027年用（2026年9月から指定可） ※ 2027年11月以降は生産調整の為、5日目出荷となります。 2028年4月に販売終了予定です。
			5
			6
			8
			10
			16

■月・日・無印タイプ

表示マーク	アウトサイドリング割り出し	型式
表示マーク	アウトサイドリング割り出し	Type	D
月	12等分	DTC-RT	3
			4
			5
			6
			8
	12等分	DTD-RT	4
			5
			6
			8
			10
			16
			20
日付（一の位）	10等分	DTE-RT	4
			5
			6
			8
			10
			16
			20
日付（十の位）	12等分	DTF-RT	4
			5
			6
			8
			10
			16
			20

DTD-RT4～6の数字10～12はPL交換タイプの文字フォントとなります。

規格表

出荷日

規格表

表示マーク
1M （1ヶ所）	2M （2ヶ所）	3M （3ヶ所）	4M （4ヶ所）	5M （5ヶ所）	6M （6ヶ所）	10M （10ヶ所）	12M （12ヶ所）
刻印位置	刻印位置	刻印位置	刻印位置	刻印位置アウトサイドリングの割り出しは 10 等分です。	刻印位置	刻印位置アウトサイドリングの割り出しは 10 等分です。	刻印位置
各刻印位置に1～3文字まで指定可			各刻印位置に1～2文字まで指定可			各刻印位置に1文字のみ指定可

型式			刻印文字（1～3文字指定・表示マークの青文字部）
Type	表示マーク	D	刻印位置①～⑫
DT-RT	1M 2M 3M 4M 5M※ 6M※ 10M※ 12M	5
		6
		8
		10
		16
		20

／（スラッシュ）は／で、-（マイナス）は＃で、プレート側交換タイプ用アウトサイドリング（外周テーパタイプ）（スペース）は%でご指定ください。※ DT-RT5M、DT-RT6MのD5は適用不可です。

●アウトサイドリングの割り出し

1M・2M・3M・4M 6M・12M	12等分
5M・10M	10等分

注文例

出荷日

型番リスト

表示件数

型番

DT-RT6M10-*-*-*-*-*-*

DT-RT6M16-*-*-*-*-*-*

DT-RT6M20-*-*-*-*-*-*

DT-RT10M5-*-*-*-*-*-*-*-*-*-*

DT-RT10M6-*-*-*-*-*-*-*-*-*-*

DT-RT10M8-*-*-*-*-*-*-*-*-*-*

DT-RT10M10-*-*-*-*-*-*-*-*-*-*

DT-RT10M16-*-*-*-*-*-*-*-*-*-*

DT-RT10M20-*-*-*-*-*-*-*-*-*-*

DT-RT12M5-*-*-*-*-*-*-*-*-*-*-*-*

DT-RT12M6-*-*-*-*-*-*-*-*-*-*-*-*

DT-RT12M8-*-*-*-*-*-*-*-*-*-*-*-*

DT-RT12M10-*-*-*-*-*-*-*-*-*-*-*-*

DT-RT12M16-*-*-*-*-*-*-*-*-*-*-*-*

DT-RT12M20-*-*-*-*-*-*-*-*-*-*-*-*

仕様

表示マーク

アウトサイドリング指定文字数

D(外径)

(mm)

年

(年)

刻印文字指定

RoHS?

最小発注数量

アウトサイドリング文字指定	アウトサイドリング文字指定	1ヶ所	5	-	※WOSで指定	10	1個
アウトサイドリング文字指定	アウトサイドリング文字指定	1ヶ所	6	-	※WOSで指定	10	1個
アウトサイドリング文字指定	アウトサイドリング文字指定	1ヶ所	8	-	※WOSで指定	10	1個
アウトサイドリング文字指定	アウトサイドリング文字指定	1ヶ所	10	-	※WOSで指定	10	1個
アウトサイドリング文字指定	アウトサイドリング文字指定	1ヶ所	16	-	※WOSで指定	10	1個
アウトサイドリング文字指定	アウトサイドリング文字指定	1ヶ所	20	-	※WOSで指定	10	1個
アウトサイドリング文字指定	アウトサイドリング文字指定	2ヶ所	5	-	※WOSで指定	10	1個
アウトサイドリング文字指定	アウトサイドリング文字指定	2ヶ所	6	-	※WOSで指定	10	1個
アウトサイドリング文字指定	アウトサイドリング文字指定	2ヶ所	8	-	※WOSで指定	10	1個
アウトサイドリング文字指定	アウトサイドリング文字指定	2ヶ所	10	-	※WOSで指定	10	1個
アウトサイドリング文字指定	アウトサイドリング文字指定	2ヶ所	16	-	※WOSで指定	10	1個
アウトサイドリング文字指定	アウトサイドリング文字指定	2ヶ所	20	-	※WOSで指定	10	1個
アウトサイドリング文字指定	アウトサイドリング文字指定	3ヶ所	5	-	※WOSで指定	10	1個
アウトサイドリング文字指定	アウトサイドリング文字指定	3ヶ所	6	-	※WOSで指定	10	1個
アウトサイドリング文字指定	アウトサイドリング文字指定	3ヶ所	8	-	※WOSで指定	10	1個
アウトサイドリング文字指定	アウトサイドリング文字指定	3ヶ所	10	-	※WOSで指定	10	1個
アウトサイドリング文字指定	アウトサイドリング文字指定	3ヶ所	16	-	※WOSで指定	10	1個
アウトサイドリング文字指定	アウトサイドリング文字指定	3ヶ所	20	-	※WOSで指定	10	1個
年度切り替えタイプ	年(4年)	-	4	25	-	10	1個
年度切り替えタイプ	年(4年)	-	4	26	-	10	1個
アウトサイドリング文字指定	アウトサイドリング文字指定	4ヶ所	5	-	※WOSで指定	10	1個
アウトサイドリング文字指定	アウトサイドリング文字指定	4ヶ所	6	-	※WOSで指定	10	1個
アウトサイドリング文字指定	アウトサイドリング文字指定	4ヶ所	8	-	※WOSで指定	10	1個
アウトサイドリング文字指定	アウトサイドリング文字指定	4ヶ所	10	-	※WOSで指定	10	1個
アウトサイドリング文字指定	アウトサイドリング文字指定	4ヶ所	16	-	※WOSで指定	10	1個
アウトサイドリング文字指定	アウトサイドリング文字指定	4ヶ所	20	-	※WOSで指定	10	1個
年度切り替えタイプ	年(4年)	-	5	25	-	10	1個
年度切り替えタイプ	年(4年)	-	5	26	-	10	1個
アウトサイドリング文字指定	アウトサイドリング文字指定	5ヶ所	6	-	※WOSで指定	10	1個
アウトサイドリング文字指定	アウトサイドリング文字指定	5ヶ所	8	-	※WOSで指定	10	1個
アウトサイドリング文字指定	アウトサイドリング文字指定	5ヶ所	10	-	※WOSで指定	10	1個
アウトサイドリング文字指定	アウトサイドリング文字指定	5ヶ所	16	-	※WOSで指定	10	1個
アウトサイドリング文字指定	アウトサイドリング文字指定	5ヶ所	20	-	※WOSで指定	10	1個
年度切り替えタイプ	年(4年)	-	6	25	-	10	1個
年度切り替えタイプ	年(4年)	-	6	26	-	10	1個
アウトサイドリング文字指定	アウトサイドリング文字指定	6ヶ所	6	-	※WOSで指定	10	1個
アウトサイドリング文字指定	アウトサイドリング文字指定	6ヶ所	8	-	※WOSで指定	10	1個
アウトサイドリング文字指定	アウトサイドリング文字指定	6ヶ所	10	-	※WOSで指定	10	1個
アウトサイドリング文字指定	アウトサイドリング文字指定	6ヶ所	16	-	※WOSで指定	10	1個
アウトサイドリング文字指定	アウトサイドリング文字指定	6ヶ所	20	-	※WOSで指定	10	1個
年度切り替えタイプ	年(4年)	-	8	25	-	10	1個
年度切り替えタイプ	年(4年)	-	8	26	-	10	1個
年度切り替えタイプ	年(4年)	-	10	25	-	10	1個
年度切り替えタイプ	年(4年)	-	10	26	-	10	1個
アウトサイドリング文字指定	アウトサイドリング文字指定	10ヶ所	5	-	※WOSで指定	10	1個
アウトサイドリング文字指定	アウトサイドリング文字指定	10ヶ所	6	-	※WOSで指定	10	1個
アウトサイドリング文字指定	アウトサイドリング文字指定	10ヶ所	8	-	※WOSで指定	10	1個
アウトサイドリング文字指定	アウトサイドリング文字指定	10ヶ所	10	-	※WOSで指定	10	1個
アウトサイドリング文字指定	アウトサイドリング文字指定	10ヶ所	16	-	※WOSで指定	10	1個
アウトサイドリング文字指定	アウトサイドリング文字指定	10ヶ所	20	-	※WOSで指定	10	1個
アウトサイドリング文字指定	アウトサイドリング文字指定	12ヶ所	5	-	※WOSで指定	10	1個
アウトサイドリング文字指定	アウトサイドリング文字指定	12ヶ所	6	-	※WOSで指定	10	1個
アウトサイドリング文字指定	アウトサイドリング文字指定	12ヶ所	8	-	※WOSで指定	10	1個
アウトサイドリング文字指定	アウトサイドリング文字指定	12ヶ所	10	-	※WOSで指定	10	1個
アウトサイドリング文字指定	アウトサイドリング文字指定	12ヶ所	16	-	※WOSで指定	10	1個
アウトサイドリング文字指定	アウトサイドリング文字指定	12ヶ所	20	-	※WOSで指定	10	1個
年度切り替えタイプ	年(4年)	-	16	25	-	10	1個
年度切り替えタイプ	年(4年)	-	16	26	-	10	1個
年度切り替えタイプ	年(4年)	-	20	25	-	10	1個
年度切り替えタイプ	年(4年)	-	20	26	-	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
3,790円 ( 4,169円 )	5日目
3,790円 ( 4,169円 )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
3,750円 ( 4,125円 )	5日目
3,750円 ( 4,125円 )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
3,640円 ( 4,004円 )	5日目
3,640円 ( 4,004円 )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
3,750円 ( 4,125円 )	5日目
3,750円 ( 4,125円 )	5日目
3,790円 ( 4,169円 )	5日目
3,790円 ( 4,169円 )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
4,350円 ( 4,785円 )	5日目
4,350円 ( 4,785円 )	5日目
4,420円 ( 4,862円 )	5日目
4,420円 ( 4,862円 )	5日目

基本情報

基本情報

外周テーパタイプ・プレート側交換タイプ用アウトサイドリングです。

ご注意

【出荷日変更】本商品は在庫がなくなり次第、受注製作品（実働５日目出荷）となります。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
