金型デートマークセット（プレート側交換・外周テーパタイプ）

金型デートマークセット（プレート側交換・外周テーパタイプ）
  • 金型デートマークセット（プレート側交換・外周テーパタイプ）
  • 金型デートマークセット（プレート側交換・外周テーパタイプ）
  • 金型デートマークセット（プレート側交換・外周テーパタイプ）

ご注意

  • 【出荷日変更】本商品は2019年9月1日より受注製作品（実働5日目出荷）となります。

【ディージット】
探しまわる購買は
もうおしまい
無料3D-CADライブラリー申し込み受付中
未確定：候補が149型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

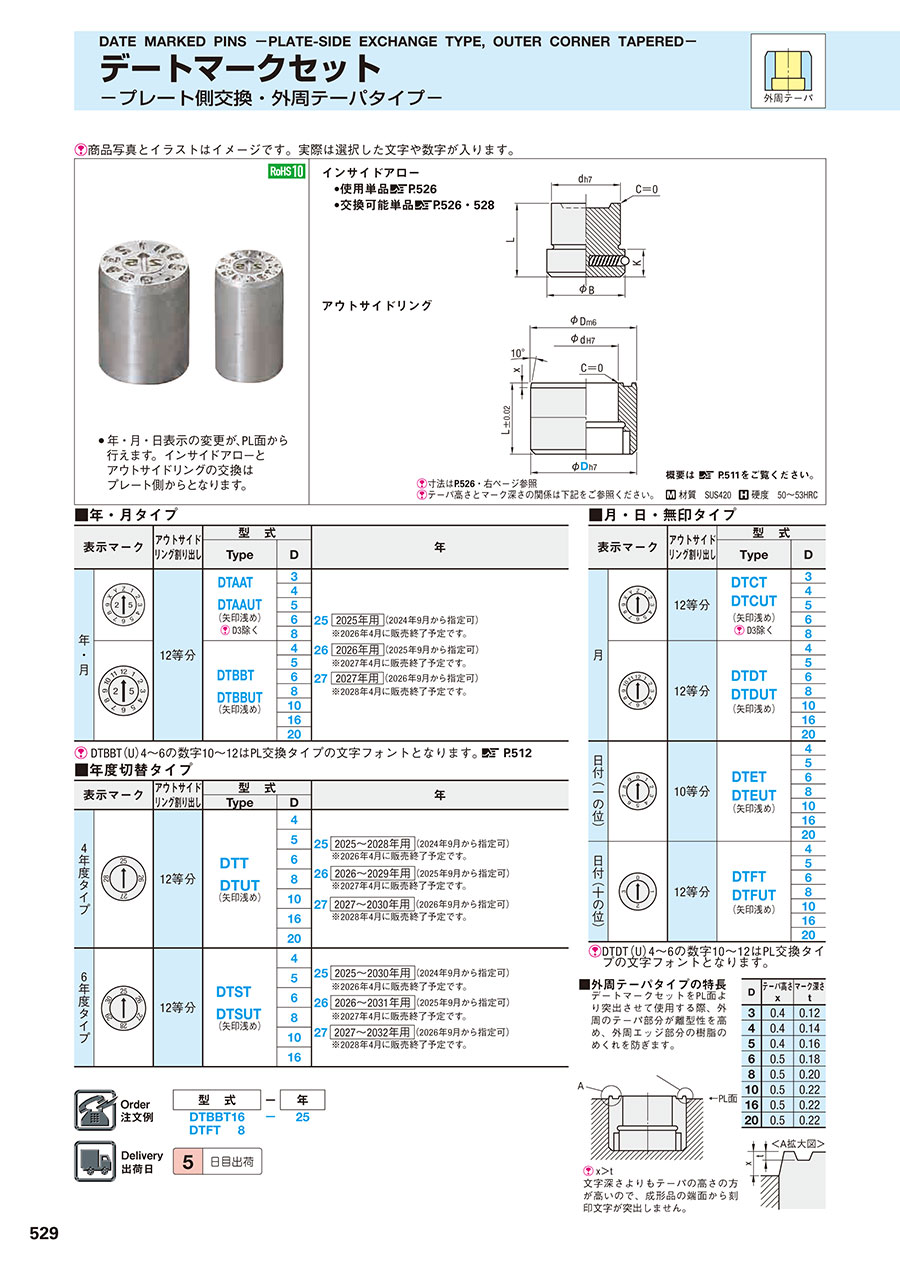

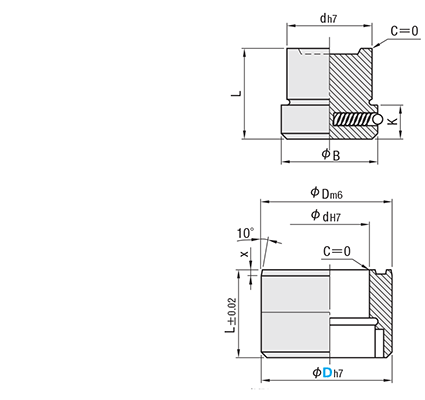

外形図・製品仕様

・年・月・日表示の変更が、PL面から行えます。インサイドアローとアウトサイドリングの交換はプレート側からとなります。

金型デートマークセット(プレート側交換・外周テーパタイプ)

P.526
P.526・ 528

 寸法は P.526・右ページ参照
 テーパ高さとマーク深さの関係は下記をご参照ください。

概要は P.511をご覧ください。
 材質 SUS420  硬度 50～53HRC

規格表

■年・月タイプ

表示マークアウトサイド
リング割り出し		型    式年
TypeD
年
・
月

金型デートマークセット（プレート側交換・外周テーパタイプ）

12等分DTAAT
DTAAUT
（矢印浅め）
 D3除く		325 2025年用
※ 2025年11月以降は生産調整の為、5日目出荷となります。
2026年4月に販売終了予定です。
26 2026年用（2025年9月から指定可）
※ 2026年11月以降は生産調整の為、5日目出荷となります。
2027年4月に販売終了予定です。
27 2027年用（2026年9月から指定可）
※ 2027年11月以降は生産調整の為、5日目出荷となります。
2028年4月に販売終了予定です。
4
5
6
8

金型デートマークセット（プレート側交換・外周テーパタイプ）

DTBBT
DTBBUT
（矢印浅め）		4
5
6
8
10
16
20

 DTBBT（U）4～6の数字10～12はPL交換タイプの文字フォントとなります。 P.512



■年度切替タイプ

表示マークアウトサイド
リング割り出し		型    式年
TypeD
4年度タイプ

金型デートマークセット（プレート側交換・外周テーパタイプ）

12等分DTT
DTUT
（矢印浅め）		425 2025年用
※ 2025年11月以降は生産調整の為、5日目出荷となります。
2026年4月に販売終了予定です。
26 2026年用（2025年9月から指定可）
※ 2026年11月以降は生産調整の為、5日目出荷となります。
2027年4月に販売終了予定です。
27 2027年用（2026年9月から指定可）
※ 2027年11月以降は生産調整の為、5日目出荷となります。
2028年4月に販売終了予定です。
5
6
8
10
16
20
6年度タイプ

金型デートマークセット（プレート側交換・外周テーパタイプ）

12等分DTST
DTSUT
（矢印浅め）		425 2025年用
※ 2025年11月以降は生産調整の為、5日目出荷となります。
2026年4月に販売終了予定です。
26 2026年用（2025年9月から指定可）
※ 2026年11月以降は生産調整の為、5日目出荷となります。
2027年4月に販売終了予定です。
27 2027年用（2026年9月から指定可）
※ 2027年11月以降は生産調整の為、5日目出荷となります。
2028年4月に販売終了予定です。
5
6
8
10
16


■月・日・無印タイプ

表示マークアウトサイド
リング割り出し		型    式
TypeD
月

金型デートマークセット（プレート側交換・外周テーパタイプ）

12等分DTCT
DTCUT
（矢印浅め）
 D3除く		3
4
5
6
8

金型デートマークセット（プレート側交換・外周テーパタイプ）

12等分DTDT
DTDUT
（矢印浅め）		4
5
6
8
10
16
20
日付（一の位）

金型デートマークセット（プレート側交換・外周テーパタイプ）

10等分DTET
DTEUT
（矢印浅め）		4
5
6
8
10
16
20
日付（十の位）

金型デートマークセット（プレート側交換・外周テーパタイプ）

12等分DTFT
DTFUT
（矢印浅め）		4
5
6
8
10
16
20

 DTDT（U）4～6の数字10～12はPL交換タイプの文字フォントとなります。



■外周テーパタイプの特長
デートマークセットをPL面より突出させて使用する際、外周のテーパ部分が離型性を高め、外周エッジ部分の樹脂のめくれを防ぎます。

金型デートマークセット（プレート側交換・外周テーパタイプ）

Dテーパ高さ
x		マーク深さ
t
30.40.12
40.40.14
50.40.16
60.50.18
80.50.20
100.50.22
160.50.22
200.50.22
 x＞t文字深さよりもテーパの高さの方が高いので、成形品の端面から刻印文字が突出しません。

金型デートマークセット（プレート側交換・外周テーパタイプ）

注文例

金型デートマークセット(プレート側交換・外周テーパタイプ)

出荷日

金型デートマークセット(プレート側交換・外周テーパタイプ)

型番リスト

表示件数
  • 1
  • 2
  • 3
  • 次へ
    • 型番
    DTAAT3-25
    DTAAT3-26
    DTAAT4-25
    DTAAT4-26
    DTAAT5-25
    DTAAT5-26
    DTAAT6-25
    DTAAT6-26
    DTAAT8-25
    DTAAT8-26
    DTAAUT4-25
    DTAAUT4-26
    DTAAUT5-25
    DTAAUT5-26
    DTAAUT6-25
    DTAAUT6-26
    DTAAUT8-25
    DTAAUT8-26
    DTBBT4-25
    DTBBT4-26
    DTBBT5-25
    DTBBT5-26
    DTBBT6-25
    DTBBT6-26
    DTBBT8-25
    DTBBT8-26
    DTBBT10-25
    DTBBT10-26
    DTBBT16-25
    DTBBT16-26
    DTBBT20-25
    DTBBT20-26
    DTBBUT4-25
    DTBBUT4-26
    DTBBUT5-25
    DTBBUT5-26
    DTBBUT6-25
    DTBBUT6-26
    DTBBUT8-25
    DTBBUT8-26
    DTBBUT10-25
    DTBBUT10-26
    DTBBUT16-25
    DTBBUT16-26
    DTBBUT20-25
    DTBBUT20-26
    DTCT3
    DTCT4
    DTCT5
    DTCT6
    DTCT8
    DTCUT4
    DTCUT5
    DTCUT6
    DTCUT8
    DTDT4
    DTDT5
    DTDT6
    DTDT8
    DTDT10

    矢印深さ

    仕様

    表示マーク

    D(外径)

    (mm)

    年

    (年)

    		RoHS?最小発注数量
    通常
    年・月タイプ
    年・月（末尾XYZ表示）
    3
    25
    10
    1個
    通常
    年・月タイプ
    年・月（末尾XYZ表示）
    3
    26
    10
    1個
    通常
    年・月タイプ
    年・月（末尾XYZ表示）
    4
    25
    10
    1個
    通常
    年・月タイプ
    年・月（末尾XYZ表示）
    4
    26
    10
    1個
    通常
    年・月タイプ
    年・月（末尾XYZ表示）
    5
    25
    10
    1個
    通常
    年・月タイプ
    年・月（末尾XYZ表示）
    5
    26
    10
    1個
    通常
    年・月タイプ
    年・月（末尾XYZ表示）
    6
    25
    10
    1個
    通常
    年・月タイプ
    年・月（末尾XYZ表示）
    6
    26
    10
    1個
    通常
    年・月タイプ
    年・月（末尾XYZ表示）
    8
    25
    10
    1個
    通常
    年・月タイプ
    年・月（末尾XYZ表示）
    8
    26
    10
    1個
    浅め
    年・月タイプ
    年・月（末尾XYZ表示）
    4
    25
    10
    1個
    浅め
    年・月タイプ
    年・月（末尾XYZ表示）
    4
    26
    10
    1個
    浅め
    年・月タイプ
    年・月（末尾XYZ表示）
    5
    25
    10
    1個
    浅め
    年・月タイプ
    年・月（末尾XYZ表示）
    5
    26
    10
    1個
    浅め
    年・月タイプ
    年・月（末尾XYZ表示）
    6
    25
    10
    1個
    浅め
    年・月タイプ
    年・月（末尾XYZ表示）
    6
    26
    10
    1個
    浅め
    年・月タイプ
    年・月（末尾XYZ表示）
    8
    25
    10
    1個
    浅め
    年・月タイプ
    年・月（末尾XYZ表示）
    8
    26
    10
    1個
    通常
    年・月タイプ
    年・月（末尾10/11/12表示）
    4
    25
    10
    1個
    通常
    年・月タイプ
    年・月（末尾10/11/12表示）
    4
    26
    10
    1個
    通常
    年・月タイプ
    年・月（末尾10/11/12表示）
    5
    25
    10
    1個
    通常
    年・月タイプ
    年・月（末尾10/11/12表示）
    5
    26
    10
    1個
    通常
    年・月タイプ
    年・月（末尾10/11/12表示）
    6
    25
    10
    1個
    通常
    年・月タイプ
    年・月（末尾10/11/12表示）
    6
    26
    10
    1個
    通常
    年・月タイプ
    年・月（末尾10/11/12表示）
    8
    25
    10
    1個
    通常
    年・月タイプ
    年・月（末尾10/11/12表示）
    8
    26
    10
    1個
    通常
    年・月タイプ
    年・月（末尾10/11/12表示）
    10
    25
    10
    1個
    通常
    年・月タイプ
    年・月（末尾10/11/12表示）
    10
    26
    10
    1個
    通常
    年・月タイプ
    年・月（末尾10/11/12表示）
    16
    25
    10
    1個
    通常
    年・月タイプ
    年・月（末尾10/11/12表示）
    16
    26
    10
    1個
    通常
    年・月タイプ
    年・月（末尾10/11/12表示）
    20
    25
    10
    1個
    通常
    年・月タイプ
    年・月（末尾10/11/12表示）
    20
    26
    10
    1個
    浅め
    年・月タイプ
    年・月（末尾10/11/12表示）
    4
    25
    10
    1個
    浅め
    年・月タイプ
    年・月（末尾10/11/12表示）
    4
    26
    10
    1個
    浅め
    年・月タイプ
    年・月（末尾10/11/12表示）
    5
    25
    10
    1個
    浅め
    年・月タイプ
    年・月（末尾10/11/12表示）
    5
    26
    10
    1個
    浅め
    年・月タイプ
    年・月（末尾10/11/12表示）
    6
    25
    10
    1個
    浅め
    年・月タイプ
    年・月（末尾10/11/12表示）
    6
    26
    10
    1個
    浅め
    年・月タイプ
    年・月（末尾10/11/12表示）
    8
    25
    10
    1個
    浅め
    年・月タイプ
    年・月（末尾10/11/12表示）
    8
    26
    10
    1個
    浅め
    年・月タイプ
    年・月（末尾10/11/12表示）
    10
    25
    10
    1個
    浅め
    年・月タイプ
    年・月（末尾10/11/12表示）
    10
    26
    10
    1個
    浅め
    年・月タイプ
    年・月（末尾10/11/12表示）
    16
    25
    10
    1個
    浅め
    年・月タイプ
    年・月（末尾10/11/12表示）
    16
    26
    10
    1個
    浅め
    年・月タイプ
    年・月（末尾10/11/12表示）
    20
    25
    10
    1個
    浅め
    年・月タイプ
    年・月（末尾10/11/12表示）
    20
    26
    10
    1個
    通常
    月・日・無印タイプ
    月（末尾XYZ表示）
    3
    -
    10
    1個
    通常
    月・日・無印タイプ
    月（末尾XYZ表示）
    4
    -
    10
    1個
    通常
    月・日・無印タイプ
    月（末尾XYZ表示）
    5
    -
    10
    1個
    通常
    月・日・無印タイプ
    月（末尾XYZ表示）
    6
    -
    10
    1個
    通常
    月・日・無印タイプ
    月（末尾XYZ表示）
    8
    -
    10
    1個
    浅め
    月・日・無印タイプ
    月（末尾XYZ表示）
    4
    -
    10
    1個
    浅め
    月・日・無印タイプ
    月（末尾XYZ表示）
    5
    -
    10
    1個
    浅め
    月・日・無印タイプ
    月（末尾XYZ表示）
    6
    -
    10
    1個
    浅め
    月・日・無印タイプ
    月（末尾XYZ表示）
    8
    -
    10
    1個
    通常
    月・日・無印タイプ
    月（末尾10/11/12表示）
    4
    -
    10
    1個
    通常
    月・日・無印タイプ
    月（末尾10/11/12表示）
    5
    -
    10
    1個
    通常
    月・日・無印タイプ
    月（末尾10/11/12表示）
    6
    -
    10
    1個
    通常
    月・日・無印タイプ
    月（末尾10/11/12表示）
    8
    -
    10
    1個
    通常
    月・日・無印タイプ
    月（末尾10/11/12表示）
    10
    -
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    8,550円
    ( 9,405円 )
    5日目
    8,550円
    ( 9,405円 )
    5日目
    6,570円
    ( 7,227円 )
    5日目
    6,570円
    ( 7,227円 )
    5日目
    6,420円
    ( 7,062円 )
    5日目
    6,420円
    ( 7,062円 )
    5日目
    6,280円
    ( 6,908円 )
    5日目
    6,280円
    ( 6,908円 )
    5日目
    6,420円
    ( 7,062円 )
    5日目
    6,420円
    ( 7,062円 )
    5日目
    7,100円
    ( 7,810円 )
    5日目
    7,100円
    ( 7,810円 )
    5日目
    6,950円
    ( 7,645円 )
    5日目
    6,950円
    ( 7,645円 )
    5日目
    6,780円
    ( 7,458円 )
    5日目
    6,780円
    ( 7,458円 )
    5日目
    6,950円
    ( 7,645円 )
    5日目
    6,950円
    ( 7,645円 )
    5日目
    7,020円
    ( 7,722円 )
    5日目
    7,020円
    ( 7,722円 )
    5日目
    6,760円
    ( 7,436円 )
    5日目
    6,760円
    ( 7,436円 )
    5日目
    6,600円
    ( 7,260円 )
    5日目
    6,600円
    ( 7,260円 )
    5日目
    6,760円
    ( 7,436円 )
    5日目
    6,760円
    ( 7,436円 )
    5日目
    6,570円
    ( 7,227円 )
    5日目
    6,570円
    ( 7,227円 )
    5日目
    7,010円
    ( 7,711円 )
    5日目
    7,010円
    ( 7,711円 )
    5日目
    7,760円
    ( 8,536円 )
    5日目
    7,760円
    ( 8,536円 )
    5日目
    7,550円
    ( 8,305円 )
    5日目
    7,550円
    ( 8,305円 )
    5日目
    7,290円
    ( 8,019円 )
    5日目
    7,290円
    ( 8,019円 )
    5日目
    7,100円
    ( 7,810円 )
    5日目
    7,100円
    ( 7,810円 )
    5日目
    7,290円
    ( 8,019円 )
    5日目
    7,290円
    ( 8,019円 )
    5日目
    7,100円
    ( 7,810円 )
    5日目
    7,100円
    ( 7,810円 )
    5日目
    7,420円
    ( 8,162円 )
    5日目
    7,420円
    ( 8,162円 )
    5日目
    8,120円
    ( 8,932円 )
    5日目
    8,120円
    ( 8,932円 )
    5日目
    8,150円
    ( 8,965円 )
    5日目
    6,280円
    ( 6,908円 )
    5日目
    6,050円
    ( 6,655円 )
    5日目
    5,900円
    ( 6,490円 )
    5日目
    6,050円
    ( 6,655円 )
    5日目
    6,720円
    ( 7,392円 )
    5日目
    6,490円
    ( 7,139円 )
    5日目
    6,320円
    ( 6,952円 )
    5日目
    6,490円
    ( 7,139円 )
    5日目
    6,730円
    ( 7,403円 )
    5日目
    6,390円
    ( 7,029円 )
    5日目
    6,220円
    ( 6,842円 )
    5日目
    6,390円
    ( 7,029円 )
    5日目
    6,280円
    ( 6,908円 )
    5日目
  • 1
  • 2
  • 3
  • 次へ

    • 詳細情報

    基本情報

    プレート側交換・外周テーパタイプの金型デートマークセットです。

    ご注意

    • 【出荷日変更】本商品は2019年9月1日より受注製作品（実働5日目出荷）となります。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    金型デートマークセット（プレート側交換・外周テーパタイプ）のレビュー
    この商品のレビューはありません

    この商品を見た人は、こんな商品も見ています

    今見ている商品
    金型デートマークセット（プレート側交換・外周テーパタイプ）
    金型デートマークセット（プレート側交換タイプ）
    プレート側交換タイプ用アウトサイドリング（外周テーパタイプ）
    プレート側交換タイプ用アウトサイドリング
    プレート側交換用インサイドアロー
    凸文字タイプ金型デートマークセット（プレート側交換タイプ）
    メーカーミスミミスミミスミミスミミスミミスミ
    通常価格5,580円-----3,200円 -
    通常出荷日5日目在庫品1日目〜在庫品1日目〜在庫品1日目〜在庫品1日目〜5日目
    構成部品インサイドアロー+アウトサイドリングインサイドアロー+アウトサイドリングアウトサイドリングのみアウトサイドリングのみインサイドアローのみ-
    アウトサイドリング外周テーパ有無有無有無無無
    文字タイプ凹文字凹文字凹文字凹文字凹文字凸文字
    取付方式圧入式圧入式圧入式圧入式圧入式圧入式
    インサイドアロー交換方式プレート側交換タイププレート側交換タイプ--プレート側交換タイプ-
    よく一緒に購入される商品

    最近見た商品

    通常価格、通常出荷日が表示と異なる場合がございます

    プレート側交換タイプカテゴリの売れ筋ランキング

    通常価格、通常出荷日が表示と異なる場合がございます

    技術サポート窓口

    プラ型用部品技術窓口

    商品の仕様・技術のお問い合わせ

    Webお問い合わせフォーム

    営業時間：9:00～18:00（土曜日・日曜日・祝日は除く）

    ※お問い合わせフォームは24時間受付しております。
