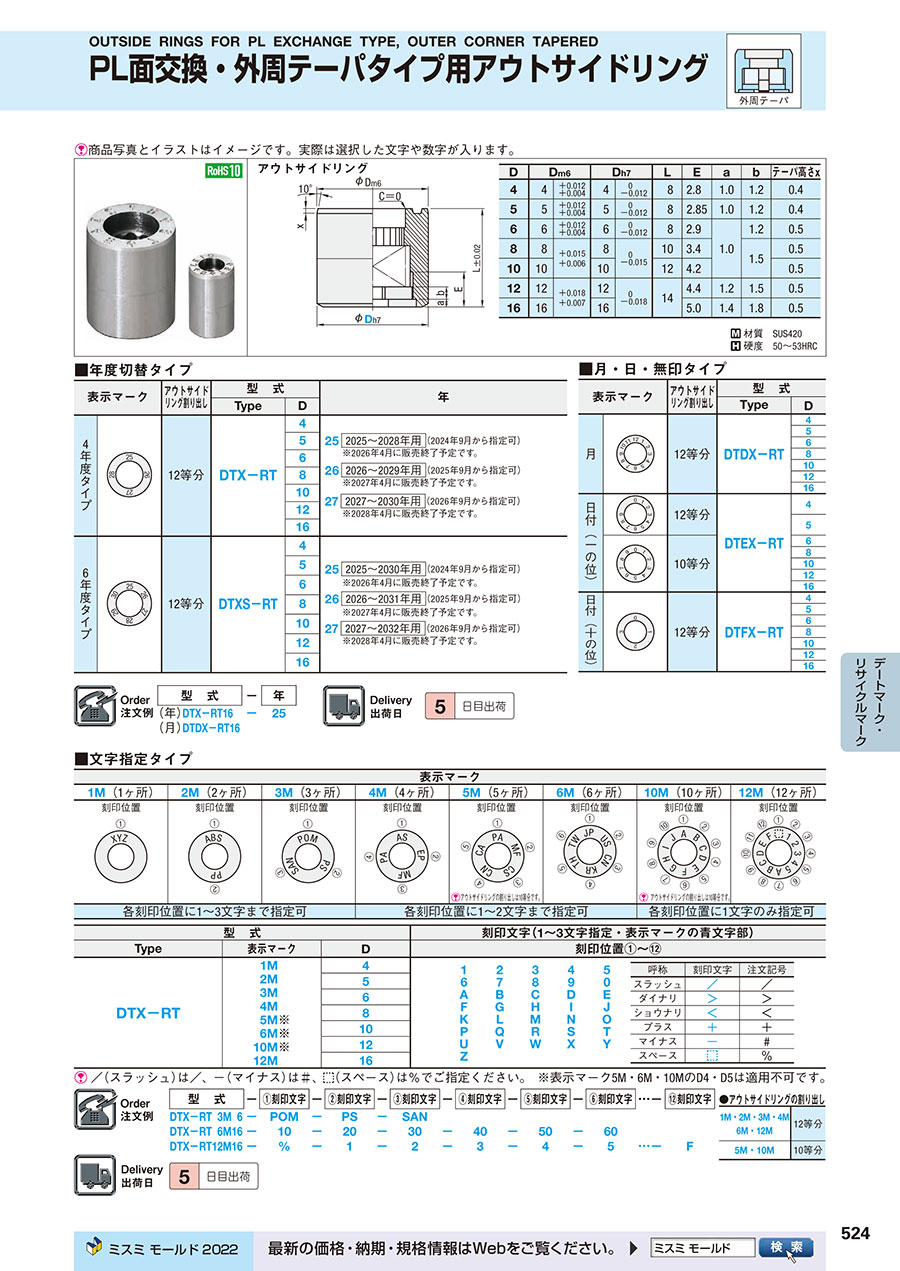

D	D_m6		D_h7		L	E	a	b	テーパ高さx
4	4	+0.012 +0.004	4	0 -0.012	8	2.8	1.0	1.2	0.4
5	5	+0.012 +0.004	5	0 -0.012	8	2.85	1.0	1.2	0.4
6	6	+0.012 +0.004	6	0 -0.012	8	2.9	1.0	1.2	0.5
8	8	+0.015 +0.006	8	0 -0.015	10	3.4		1.5	0.5
10	10	+0.015 +0.006	10	0 -0.015	12	4.2		1.5	0.5
12	12	+0.018 +0.007	12	0 -0.018	14	4.4	1.2	1.5	0.5
16	16	+0.018 +0.007	16	0 -0.018	14	5.0	1.4	1.8	0.5

材質 SUS420
硬度 50～53HRC

■年度切替タイプ

表示マーク	アウトサイドリング割り出し	型式		年
表示マーク	アウトサイドリング割り出し	Type	D	年
4 年度タイプ	12等分	DTX-RT	4	25 2025年用 ※ 2025年11月以降は生産調整の為、5日目出荷となります。 2026年4月に販売終了予定です。 26 2026年用（2025年9月から指定可） ※ 2026年11月以降は生産調整の為、5日目出荷となります。 2027年4月に販売終了予定です。 27 2027年用（2026年9月から指定可） ※ 2027年11月以降は生産調整の為、5日目出荷となります。 2028年4月に販売終了予定です。
			5
			6
			8
			10
			12
			16
6 年度タイプ	12等分	DTXS-RT	4	25 2025年用 ※ 2025年11月以降は生産調整の為、5日目出荷となります。 2026年4月に販売終了予定です。 26 2026年用（2025年9月から指定可） ※ 2026年11月以降は生産調整の為、5日目出荷となります。 2027年4月に販売終了予定です。 27 2027年用（2026年9月から指定可） ※ 2027年11月以降は生産調整の為、5日目出荷となります。 2028年4月に販売終了予定です。
			5
			6
			8
			10
			12
			16

■月・日・無印タイプ

表示マーク	アウトサイドリング割り出し	型式
表示マーク	アウトサイドリング割り出し	Type	D
月	12等分	DTDX-RT	4
			5
			6
			8
			10
			12
			16
日付（一の位）	12等分	DTEX-RT	4
	12等分		5
	10等分		6
			8
			10
			12
			16
日付（十の位）	12等分	DTFX-RT	4
			5
			6
			8
			10
			12
			16

注文例

出荷日

■文字指定タイプ

表示マーク
1M （1ヶ所）	2M （2ヶ所）	3M （3ヶ所）	4M （4ヶ所）	5M （5ヶ所）	6M （6ヶ所）	10M （10ヶ所）	12M （12ヶ所）
刻印位置	刻印位置	刻印位置	刻印位置	刻印位置	刻印位置	刻印位置	刻印位置

				アウトサイドリングの割り出しは10等分です。		アウトサイドリングの割り出しは10等分です。
各刻印位置に1～3文字まで指定可			各刻印位置に1～2文字まで指定可			各刻印位置に1文字のみ指定可

型式			刻印文字（1～3文字指定・表示マークの青文字部）
Type	表示マーク	D	刻印位置①～⑫
DTX-RT	1M 2M 3M 4M 5M※ 6M※ 10M※ 12M	4
		5	1 6 A F K P U Z	2 7 B G L Q V	3 8 C H M R W	4 9 D I N S X	5 0 E J O T Y
		6
		8
		10
		12
		16

／（スラッシュ）は／、-（マイナス）は＃、 PL面交換タイプ用アウトサイドリング（外周テーパタイプ）（スペース）は%でご指定ください。 ※表示マーク5M・6M・10MのD4・D5は適用不可です。

●アウトサイドリングの割り出し

1M・2M・3M・4M 6M・12M	12等分
5M・10M	10等分

注文例

出荷日

型番リスト

表示件数

型番

仕様

表示マーク

アウトサイドリング指定文字数

D(外径)

(mm)

年

(年)

刻印文字指定

RoHS?

最小発注数量

月・日・無印タイプ	月	-	4	-	-	10	1個
月・日・無印タイプ	月	-	5	-	-	10	1個
月・日・無印タイプ	月	-	6	-	-	10	1個
月・日・無印タイプ	月	-	8	-	-	10	1個
月・日・無印タイプ	月	-	10	-	-	10	1個
月・日・無印タイプ	月	-	12	-	-	10	1個
月・日・無印タイプ	月	-	16	-	-	10	1個
月・日・無印タイプ	日付(一の位)	-	4	-	-	10	1個
月・日・無印タイプ	日付(一の位)	-	5	-	-	10	1個
月・日・無印タイプ	日付(一の位)	-	6	-	-	10	1個
月・日・無印タイプ	日付(一の位)	-	8	-	-	10	1個
月・日・無印タイプ	日付(一の位)	-	10	-	-	10	1個
月・日・無印タイプ	日付(一の位)	-	12	-	-	10	1個
月・日・無印タイプ	日付(一の位)	-	16	-	-	10	1個
月・日・無印タイプ	日付(十の位)	-	4	-	-	10	1個
月・日・無印タイプ	日付(十の位)	-	5	-	-	10	1個
月・日・無印タイプ	日付(十の位)	-	6	-	-	10	1個
月・日・無印タイプ	日付(十の位)	-	8	-	-	10	1個
月・日・無印タイプ	日付(十の位)	-	10	-	-	10	1個
月・日・無印タイプ	日付(十の位)	-	12	-	-	10	1個
月・日・無印タイプ	日付(十の位)	-	16	-	-	10	1個
アウトサイドリング文字指定	アウトサイドリング文字指定	1ヶ所	4	-	※WOSで指定	10	1個
アウトサイドリング文字指定	アウトサイドリング文字指定	1ヶ所	5	-	※WOSで指定	10	1個
アウトサイドリング文字指定	アウトサイドリング文字指定	1ヶ所	6	-	※WOSで指定	10	1個
アウトサイドリング文字指定	アウトサイドリング文字指定	1ヶ所	8	-	※WOSで指定	10	1個
アウトサイドリング文字指定	アウトサイドリング文字指定	1ヶ所	10	-	※WOSで指定	10	1個
アウトサイドリング文字指定	アウトサイドリング文字指定	1ヶ所	12	-	※WOSで指定	10	1個
アウトサイドリング文字指定	アウトサイドリング文字指定	1ヶ所	16	-	※WOSで指定	10	1個
アウトサイドリング文字指定	アウトサイドリング文字指定	2ヶ所	4	-	※WOSで指定	10	1個
アウトサイドリング文字指定	アウトサイドリング文字指定	2ヶ所	5	-	※WOSで指定	10	1個
アウトサイドリング文字指定	アウトサイドリング文字指定	2ヶ所	6	-	※WOSで指定	10	1個
アウトサイドリング文字指定	アウトサイドリング文字指定	2ヶ所	8	-	※WOSで指定	10	1個
アウトサイドリング文字指定	アウトサイドリング文字指定	2ヶ所	10	-	※WOSで指定	10	1個
アウトサイドリング文字指定	アウトサイドリング文字指定	2ヶ所	12	-	※WOSで指定	10	1個
アウトサイドリング文字指定	アウトサイドリング文字指定	2ヶ所	16	-	※WOSで指定	10	1個
アウトサイドリング文字指定	アウトサイドリング文字指定	3ヶ所	4	-	※WOSで指定	10	1個
アウトサイドリング文字指定	アウトサイドリング文字指定	3ヶ所	5	-	※WOSで指定	10	1個
アウトサイドリング文字指定	アウトサイドリング文字指定	3ヶ所	6	-	※WOSで指定	10	1個
アウトサイドリング文字指定	アウトサイドリング文字指定	3ヶ所	8	-	※WOSで指定	10	1個
アウトサイドリング文字指定	アウトサイドリング文字指定	3ヶ所	10	-	※WOSで指定	10	1個
アウトサイドリング文字指定	アウトサイドリング文字指定	3ヶ所	12	-	※WOSで指定	10	1個
アウトサイドリング文字指定	アウトサイドリング文字指定	3ヶ所	16	-	※WOSで指定	10	1個
年度切り替えタイプ	年(4年)	-	4	25	-	10	1個
年度切り替えタイプ	年(4年)	-	4	26	-	10	1個
アウトサイドリング文字指定	アウトサイドリング文字指定	4ヶ所	4	-	※WOSで指定	10	1個
アウトサイドリング文字指定	アウトサイドリング文字指定	4ヶ所	5	-	※WOSで指定	10	1個
アウトサイドリング文字指定	アウトサイドリング文字指定	4ヶ所	6	-	※WOSで指定	10	1個
アウトサイドリング文字指定	アウトサイドリング文字指定	4ヶ所	8	-	※WOSで指定	10	1個
アウトサイドリング文字指定	アウトサイドリング文字指定	4ヶ所	10	-	※WOSで指定	10	1個
アウトサイドリング文字指定	アウトサイドリング文字指定	4ヶ所	12	-	※WOSで指定	10	1個
アウトサイドリング文字指定	アウトサイドリング文字指定	4ヶ所	16	-	※WOSで指定	10	1個
年度切り替えタイプ	年(4年)	-	5	25	-	10	1個
年度切り替えタイプ	年(4年)	-	5	26	-	10	1個
アウトサイドリング文字指定	アウトサイドリング文字指定	5ヶ所	6	-	※WOSで指定	10	1個
アウトサイドリング文字指定	アウトサイドリング文字指定	5ヶ所	8	-	※WOSで指定	10	1個
アウトサイドリング文字指定	アウトサイドリング文字指定	5ヶ所	10	-	※WOSで指定	10	1個
アウトサイドリング文字指定	アウトサイドリング文字指定	5ヶ所	12	-	※WOSで指定	10	1個
アウトサイドリング文字指定	アウトサイドリング文字指定	5ヶ所	16	-	※WOSで指定	10	1個
年度切り替えタイプ	年(4年)	-	6	25	-	10	1個
年度切り替えタイプ	年(4年)	-	6	26	-	10	1個

通常単価(税別) (税込単価)	通常出荷日

7,460円 ( 8,206円 )	5日目
7,130円 ( 7,843円 )	5日目
6,320円 ( 6,952円 )	5日目
6,410円 ( 7,051円 )	5日目
6,590円 ( 7,249円 )	在庫品1日目当日出荷可能
6,860円 ( 7,546円 )	5日目
7,760円 ( 8,536円 )	5日目
7,460円 ( 8,206円 )	在庫品1日目当日出荷可能
7,130円 ( 7,843円 )	5日目
6,590円 ( 7,249円 )	5日目
6,680円 ( 7,348円 )	5日目
6,860円 ( 7,546円 )	5日目
7,310円 ( 8,041円 )	5日目
8,300円 ( 9,130円 )	5日目
6,900円 ( 7,590円 )	5日目
6,600円 ( 7,260円 )	5日目
6,140円 ( 6,754円 )	5日目
6,230円 ( 6,853円 )	5日目
6,320円 ( 6,952円 )	5日目
6,770円 ( 7,447円 )	5日目
7,670円 ( 8,437円 )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
6,900円 ( 7,590円 )	5日目
6,900円 ( 7,590円 )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
6,600円 ( 7,260円 )	5日目
6,600円 ( 7,260円 )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
6,140円 ( 6,754円 )	5日目
6,140円 ( 6,754円 )	5日目

基本情報

基本情報

外周テーパタイプ・PL面交換タイプ用アウトサイドリングとなります。

ご注意

【出荷日変更】本商品は在庫がなくなり次第、受注製作品（実働５日目出荷）となります。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
