精級刻印付R付角エジェクタピン -ハイス鋼SKH51/ツバ厚4mm/P･W公差0_-0.005-

通常単価(税別): -

税込単価: -

通常出荷日：5日目

ハイス鋼SKH51・ツバ厚4mm・P/W公差0_-0.005タイプの精級刻印付R付角エジェクタピンです...

詳細を確認

未確定：候補が144型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

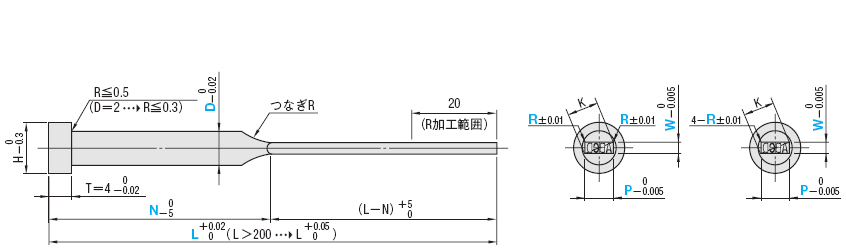

外形図
型番リスト
詳細情報

外形図

[ M ] 材質 SKH51
[ H ] 硬度 58～60HRC
母材硬度保証範囲（詳細>>こちら）

（上面2ヵ所R）
ERVWR□M
ERVWR□MR （4ヵ所R）
ERVFR□M
ERVFR□MR [ ! ]P≧W [ ! ]K＝カス上がり対策ボタンダイ　－ツバ付・レギュラ-タイプ－

（R加工前寸法）

[ ! ]保持径（D）精度保証範囲（詳細>>こちら）
[ ! ]つなぎR（詳細>>こちら）

型式		ツバ厚	[ T ] P・W公差
上面2ヵ所R	4ヵ所R
ERVWR□M ERVWR□MR	ERVFR□M ERVFR□MR	4mm	0 －0.005

1M・1MR（1文字）	2M・2MR（2文字）	3M（3文字）	4M（4文字）	5M（5文字）

0.80≦P≦10.30	2.30≦P≦10.30	3.10≦P≦10.30	3.90≦P≦10.30	5.00≦P≦10.30

型番リスト

表示件数

型番

ERVFR1M2-[40-250/0.01]-P[0.8-1.7/0.01]-W[0.3-1.7/0.01]-R[0.1,0.15,0.2,0.3]-N[23-200/1]-*

ERVFR1M2.5-[40-250/0.01]-P[0.8-2.2/0.01]-W[0.3-2.2/0.01]-R[0.1,0.15,0.2,0.3]-N[26-200/1]-*

ERVFR1M3-[40-250/0.01]-P[1-2.7/0.01]-W[0.3-2.7/0.01]-R[0.1,0.15,0.2,0.3]-N[27-200/1]-*

ERVFR1M3.5-[40-250/0.01]-P[1-3.2/0.01]-W[0.3-3.2/0.01]-R[0.1,0.15,0.2,0.3]-N[27-200/1]-*

ERVFR1M4-[40-250/0.01]-P[1-3.7/0.01]-W[0.3-3.7/0.01]-R[0.1,0.15,0.2,0.3]-N[29-200/1]-*

ERVFR1M4.5-[40-250/0.01]-P[1.2-4.2/0.01]-W[0.3-4.2/0.01]-R[0.1,0.15,0.2,0.3]-N[29-200/1]-*

ERVFR1M5-[50-250/0.01]-P[1.5-4.8/0.01]-W[0.4-4.8/0.01]-R[0.1,0.15,0.2,0.3]-N[31-200/1]-*

ERVFR1M5.5-[50-250/0.01]-P[1.8-5.3/0.01]-W[0.4-5.3/0.01]-R[0.1,0.15,0.2,0.3]-N[31-200/1]-*

ERVFR1M6-[50-250/0.01]-P[2-5.8/0.01]-W[0.5-5.8/0.01]-R[0.1,0.15,0.2,0.3]-N[33-200/1]-*

ERVFR1M6.5-[50-250/0.01]-P[2-6.3/0.01]-W[0.5-6.3/0.01]-R[0.1,0.15,0.2,0.3]-N[40-200/1]-*

ERVFR1M7-[50-250/0.01]-P[2.3-6.8/0.01]-W[0.5-6.8/0.01]-R[0.1,0.15,0.2,0.3]-N[40-200/1]-*

ERVFR1M8-[50-250/0.01]-P[2.3-7.8/0.01]-W[0.5-7.8/0.01]-R[0.1,0.15,0.2,0.3]-N[40-200/1]-*

ERVFR1M10-[50-250/0.01]-P[3-9.8/0.01]-W[0.5-9.8/0.01]-R[0.1,0.15,0.2,0.3]-N[40-200/1]-*

ERVFR1MR2-[50-250/0.01]-P[0.8-1.8/0.01]-W[0.3-1.8/0.01]-R[0.1,0.15,0.2,0.3]-N[23-200/1]-*

ERVFR1MR2.5-[50-250/0.01]-P[0.8-2.3/0.01]-W[0.3-2.3/0.01]-R[0.1,0.15,0.2,0.3]-N[26-200/1]-*

ERVFR1MR3-[50-250/0.01]-P[1-2.8/0.01]-W[0.3-2.8/0.01]-R[0.1,0.15,0.2,0.3]-N[27-200/1]-*

ERVFR1MR3.5-[50-250/0.01]-P[1-3.3/0.01]-W[0.3-3.3/0.01]-R[0.1,0.15,0.2,0.3]-N[27-200/1]-*

ERVFR1MR4-[50-250/0.01]-P[1-3.8/0.01]-W[0.3-3.8/0.01]-R[0.1,0.15,0.2,0.3]-N[29-200/1]-*

ERVFR1MR4.5-[50-250/0.01]-P[1.2-4.3/0.01]-W[0.3-4.3/0.01]-R[0.1,0.15,0.2,0.3]-N[29-200/1]-*

ERVFR1MR5-[50-250/0.01]-P[1.5-4.8/0.01]-W[0.4-4.8/0.01]-R[0.1,0.15,0.2,0.3]-N[31-200/1]-*

ERVFR1MR5.5-[50-250/0.01]-P[1.8-5.3/0.01]-W[0.4-5.3/0.01]-R[0.1,0.15,0.2,0.3]-N[31-200/1]-*

ERVFR1MR6-[50-250/0.01]-P[2-5.8/0.01]-W[0.5-5.8/0.01]-R[0.1,0.15,0.2,0.3]-N[33-200/1]-*

ERVFR1MR6.5-[50-250/0.01]-P[2-6.3/0.01]-W[0.5-6.3/0.01]-R[0.1,0.15,0.2,0.3]-N[40-200/1]-*

ERVFR1MR7-[50-250/0.01]-P[2.3-6.8/0.01]-W[0.5-6.8/0.01]-R[0.1,0.15,0.2,0.3]-N[40-200/1]-*

ERVFR1MR8-[50-250/0.01]-P[2.3-7.8/0.01]-W[0.5-7.8/0.01]-R[0.1,0.15,0.2,0.3]-N[40-200/1]-*

ERVFR1MR10-[50-250/0.01]-P[3-9.8/0.01]-W[0.5-9.8/0.01]-R[0.1,0.15,0.2,0.3]-N[40-200/1]-*

ERVFR2M3-[40-250/0.01]-P[1-2.7/0.01]-W[0.3-2.7/0.01]-R[0.1,0.15,0.2,0.3]-N[27-200/1]-**

ERVFR2M3.5-[40-250/0.01]-P[1-3.2/0.01]-W[0.3-3.2/0.01]-R[0.1,0.15,0.2,0.3]-N[27-200/1]-**

ERVFR2M4-[40-250/0.01]-P[1-3.7/0.01]-W[0.3-3.7/0.01]-R[0.1,0.15,0.2,0.3]-N[29-200/1]-**

ERVFR2M4.5-[40-250/0.01]-P[1.2-4.2/0.01]-W[0.3-4.2/0.01]-R[0.1,0.15,0.2,0.3]-N[29-200/1]-**

ERVFR2M5-[50-250/0.01]-P[1.5-4.8/0.01]-W[0.4-4.8/0.01]-R[0.1,0.15,0.2,0.3]-N[31-200/1]-**

ERVFR2M5.5-[50-250/0.01]-P[1.8-5.3/0.01]-W[0.4-5.3/0.01]-R[0.1,0.15,0.2,0.3]-N[31-200/1]-**

ERVFR2M6-[50-250/0.01]-P[2-5.8/0.01]-W[0.5-5.8/0.01]-R[0.1,0.15,0.2,0.3]-N[33-200/1]-**

ERVFR2M6.5-[50-250/0.01]-P[2-6.3/0.01]-W[0.5-6.3/0.01]-R[0.1,0.15,0.2,0.3]-N[40-200/1]-**

ERVFR2M7-[50-250/0.01]-P[2.3-6.8/0.01]-W[0.5-6.8/0.01]-R[0.1,0.15,0.2,0.3]-N[40-200/1]-**

ERVFR2M8-[50-250/0.01]-P[2.3-7.8/0.01]-W[0.5-7.8/0.01]-R[0.1,0.15,0.2,0.3]-N[40-200/1]-**

ERVFR2M10-[50-250/0.01]-P[3-9.8/0.01]-W[0.5-9.8/0.01]-R[0.1,0.15,0.2,0.3]-N[40-200/1]-**

ERVFR2MR3-[50-250/0.01]-P[1-2.8/0.01]-W[0.3-2.8/0.01]-R[0.1,0.15,0.2,0.3]-N[27-200/1]-**

ERVFR2MR3.5-[50-250/0.01]-P[1-3.3/0.01]-W[0.3-3.3/0.01]-R[0.1,0.15,0.2,0.3]-N[27-200/1]-**

ERVFR2MR4-[50-250/0.01]-P[1-3.8/0.01]-W[0.3-3.8/0.01]-R[0.1,0.15,0.2,0.3]-N[29-200/1]-**

ERVFR2MR4.5-[50-250/0.01]-P[1.2-4.3/0.01]-W[0.3-4.3/0.01]-R[0.1,0.15,0.2,0.3]-N[29-200/1]-**

ERVFR2MR5-[50-250/0.01]-P[1.5-4.8/0.01]-W[0.4-4.8/0.01]-R[0.1,0.15,0.2,0.3]-N[31-200/1]-**

ERVFR2MR5.5-[50-250/0.01]-P[1.8-5.3/0.01]-W[0.4-5.3/0.01]-R[0.1,0.15,0.2,0.3]-N[31-200/1]-**

ERVFR2MR6-[50-250/0.01]-P[2-5.8/0.01]-W[0.5-5.8/0.01]-R[0.1,0.15,0.2,0.3]-N[33-200/1]-**

ERVFR2MR6.5-[50-250/0.01]-P[2-6.3/0.01]-W[0.5-6.3/0.01]-R[0.1,0.15,0.2,0.3]-N[40-200/1]-**

ERVFR2MR7-[50-250/0.01]-P[2.3-6.8/0.01]-W[0.5-6.8/0.01]-R[0.1,0.15,0.2,0.3]-N[40-200/1]-**

ERVFR2MR8-[50-250/0.01]-P[2.3-7.8/0.01]-W[0.5-7.8/0.01]-R[0.1,0.15,0.2,0.3]-N[40-200/1]-**

ERVFR2MR10-[50-250/0.01]-P[3-9.8/0.01]-W[0.5-9.8/0.01]-R[0.1,0.15,0.2,0.3]-N[40-200/1]-**

ERVFR3M3.5-[40-250/0.01]-P[1-3.2/0.01]-W[0.3-3.2/0.01]-R[0.1,0.15,0.2,0.3]-N[27-200/1]-***

ERVFR3M4-[40-250/0.01]-P[1-3.7/0.01]-W[0.3-3.7/0.01]-R[0.1,0.15,0.2,0.3]-N[29-200/1]-***

ERVFR3M4.5-[40-250/0.01]-P[1.2-4.2/0.01]-W[0.3-4.2/0.01]-R[0.1,0.15,0.2,0.3]-N[29-200/1]-***

ERVFR3M5-[50-250/0.01]-P[1.5-4.8/0.01]-W[0.4-4.8/0.01]-R[0.1,0.15,0.2,0.3]-N[31-200/1]-***

ERVFR3M5.5-[50-250/0.01]-P[1.8-5.3/0.01]-W[0.4-5.3/0.01]-R[0.1,0.15,0.2,0.3]-N[31-200/1]-***

ERVFR3M6-[50-250/0.01]-P[2-5.8/0.01]-W[0.5-5.8/0.01]-R[0.1,0.15,0.2,0.3]-N[33-200/1]-***

ERVFR3M6.5-[50-250/0.01]-P[2-6.3/0.01]-W[0.5-6.3/0.01]-R[0.1,0.15,0.2,0.3]-N[40-200/1]-***

ERVFR3M7-[50-250/0.01]-P[2.3-6.8/0.01]-W[0.5-6.8/0.01]-R[0.1,0.15,0.2,0.3]-N[40-200/1]-***

ERVFR3M8-[50-250/0.01]-P[2.3-7.8/0.01]-W[0.5-7.8/0.01]-R[0.1,0.15,0.2,0.3]-N[40-200/1]-***

ERVFR3M10-[50-250/0.01]-P[3-9.8/0.01]-W[0.5-9.8/0.01]-R[0.1,0.15,0.2,0.3]-N[40-200/1]-***

ERVFR4M4.5-[40-250/0.01]-P[1.2-4.2/0.01]-W[0.3-4.2/0.01]-R[0.1,0.15,0.2,0.3]-N[29-200/1]-****

ERVFR4M5-[50-250/0.01]-P[1.5-4.8/0.01]-W[0.4-4.8/0.01]-R[0.1,0.15,0.2,0.3]-N[31-200/1]-****

P（先端部）

(mm)

W（先端部）

(mm)

D（保持部軸径）

(mm)

刻印文字タイプ

刻印文字数

角R加工位置

L(全長)

(mm)

R(先端角部コーナーR)

(mm)

刻印文字指定

RoHS?

最小発注数量

0.8 ～ 1.7	0.3 ～ 1.7	2	凹文字	1文字	FR	40 ～ 250	23 ～ 200	0.1 ～ 0.3	※WOSで指定	10	1個
0.8 ～ 2.2	0.3 ～ 2.2	2.5	凹文字	1文字	FR	40 ～ 250	26 ～ 200	0.1 ～ 0.3	※WOSで指定	10	1個
1 ～ 2.7	0.3 ～ 2.7	3	凹文字	1文字	FR	40 ～ 250	27 ～ 200	0.1 ～ 0.3	※WOSで指定	10	1個
1 ～ 3.2	0.3 ～ 3.2	3.5	凹文字	1文字	FR	40 ～ 250	27 ～ 200	0.1 ～ 0.3	※WOSで指定	10	1個
1 ～ 3.7	0.3 ～ 3.7	4	凹文字	1文字	FR	40 ～ 250	29 ～ 200	0.1 ～ 0.3	※WOSで指定	10	1個
1.2 ～ 4.2	0.3 ～ 4.2	4.5	凹文字	1文字	FR	40 ～ 250	29 ～ 200	0.1 ～ 0.3	※WOSで指定	10	1個
1.5 ～ 4.8	0.4 ～ 4.8	5	凹文字	1文字	FR	50 ～ 250	31 ～ 200	0.1 ～ 0.3	※WOSで指定	10	1個
1.8 ～ 5.3	0.4 ～ 5.3	5.5	凹文字	1文字	FR	50 ～ 250	31 ～ 200	0.1 ～ 0.3	※WOSで指定	10	1個
2 ～ 5.8	0.5 ～ 5.8	6	凹文字	1文字	FR	50 ～ 250	33 ～ 200	0.1 ～ 0.3	※WOSで指定	10	1個
2 ～ 6.3	0.5 ～ 6.3	6.5	凹文字	1文字	FR	50 ～ 250	40 ～ 200	0.1 ～ 0.3	※WOSで指定	10	1個
2.3 ～ 6.8	0.5 ～ 6.8	7	凹文字	1文字	FR	50 ～ 250	40 ～ 200	0.1 ～ 0.3	※WOSで指定	10	1個
2.3 ～ 7.8	0.5 ～ 7.8	8	凹文字	1文字	FR	50 ～ 250	40 ～ 200	0.1 ～ 0.3	※WOSで指定	10	1個
3 ～ 9.8	0.5 ～ 9.8	10	凹文字	1文字	FR	50 ～ 250	40 ～ 200	0.1 ～ 0.3	※WOSで指定	10	1個
0.8 ～ 1.8	0.3 ～ 1.8	2	凹文字(連番)	1文字	FR	50 ～ 250	23 ～ 200	0.1 ～ 0.3	※WOSで指定	10	1個
0.8 ～ 2.3	0.3 ～ 2.3	2.5	凹文字(連番)	1文字	FR	50 ～ 250	26 ～ 200	0.1 ～ 0.3	※WOSで指定	10	1個
1 ～ 2.8	0.3 ～ 2.8	3	凹文字(連番)	1文字	FR	50 ～ 250	27 ～ 200	0.1 ～ 0.3	※WOSで指定	10	1個
1 ～ 3.3	0.3 ～ 3.3	3.5	凹文字(連番)	1文字	FR	50 ～ 250	27 ～ 200	0.1 ～ 0.3	※WOSで指定	10	1個
1 ～ 3.8	0.3 ～ 3.8	4	凹文字(連番)	1文字	FR	50 ～ 250	29 ～ 200	0.1 ～ 0.3	※WOSで指定	10	1個
1.2 ～ 4.3	0.3 ～ 4.3	4.5	凹文字(連番)	1文字	FR	50 ～ 250	29 ～ 200	0.1 ～ 0.3	※WOSで指定	10	1個
1.5 ～ 4.8	0.4 ～ 4.8	5	凹文字(連番)	1文字	FR	50 ～ 250	31 ～ 200	0.1 ～ 0.3	※WOSで指定	10	1個
1.8 ～ 5.3	0.4 ～ 5.3	5.5	凹文字(連番)	1文字	FR	50 ～ 250	31 ～ 200	0.1 ～ 0.3	※WOSで指定	10	1個
2 ～ 5.8	0.5 ～ 5.8	6	凹文字(連番)	1文字	FR	50 ～ 250	33 ～ 200	0.1 ～ 0.3	※WOSで指定	10	1個
2 ～ 6.3	0.5 ～ 6.3	6.5	凹文字(連番)	1文字	FR	50 ～ 250	40 ～ 200	0.1 ～ 0.3	※WOSで指定	10	1個
2.3 ～ 6.8	0.5 ～ 6.8	7	凹文字(連番)	1文字	FR	50 ～ 250	40 ～ 200	0.1 ～ 0.3	※WOSで指定	10	1個
2.3 ～ 7.8	0.5 ～ 7.8	8	凹文字(連番)	1文字	FR	50 ～ 250	40 ～ 200	0.1 ～ 0.3	※WOSで指定	10	1個
3 ～ 9.8	0.5 ～ 9.8	10	凹文字(連番)	1文字	FR	50 ～ 250	40 ～ 200	0.1 ～ 0.3	※WOSで指定	10	1個
1 ～ 2.7	0.3 ～ 2.7	3	凹文字	2文字	FR	40 ～ 250	27 ～ 200	0.1 ～ 0.3	※WOSで指定	10	1個
1 ～ 3.2	0.3 ～ 3.2	3.5	凹文字	2文字	FR	40 ～ 250	27 ～ 200	0.1 ～ 0.3	※WOSで指定	10	1個
1 ～ 3.7	0.3 ～ 3.7	4	凹文字	2文字	FR	40 ～ 250	29 ～ 200	0.1 ～ 0.3	※WOSで指定	10	1個
1.2 ～ 4.2	0.3 ～ 4.2	4.5	凹文字	2文字	FR	40 ～ 250	29 ～ 200	0.1 ～ 0.3	※WOSで指定	10	1個
1.5 ～ 4.8	0.4 ～ 4.8	5	凹文字	2文字	FR	50 ～ 250	31 ～ 200	0.1 ～ 0.3	※WOSで指定	10	1個
1.8 ～ 5.3	0.4 ～ 5.3	5.5	凹文字	2文字	FR	50 ～ 250	31 ～ 200	0.1 ～ 0.3	※WOSで指定	10	1個
2 ～ 5.8	0.5 ～ 5.8	6	凹文字	2文字	FR	50 ～ 250	33 ～ 200	0.1 ～ 0.3	※WOSで指定	10	1個
2 ～ 6.3	0.5 ～ 6.3	6.5	凹文字	2文字	FR	50 ～ 250	40 ～ 200	0.1 ～ 0.3	※WOSで指定	10	1個
2.3 ～ 6.8	0.5 ～ 6.8	7	凹文字	2文字	FR	50 ～ 250	40 ～ 200	0.1 ～ 0.3	※WOSで指定	10	1個
2.3 ～ 7.8	0.5 ～ 7.8	8	凹文字	2文字	FR	50 ～ 250	40 ～ 200	0.1 ～ 0.3	※WOSで指定	10	1個
3 ～ 9.8	0.5 ～ 9.8	10	凹文字	2文字	FR	50 ～ 250	40 ～ 200	0.1 ～ 0.3	※WOSで指定	10	1個
1 ～ 2.8	0.3 ～ 2.8	3	凹文字(連番)	2文字	FR	50 ～ 250	27 ～ 200	0.1 ～ 0.3	※WOSで指定	10	1個
1 ～ 3.3	0.3 ～ 3.3	3.5	凹文字(連番)	2文字	FR	50 ～ 250	27 ～ 200	0.1 ～ 0.3	※WOSで指定	10	1個
1 ～ 3.8	0.3 ～ 3.8	4	凹文字(連番)	2文字	FR	50 ～ 250	29 ～ 200	0.1 ～ 0.3	※WOSで指定	10	1個
1.2 ～ 4.3	0.3 ～ 4.3	4.5	凹文字(連番)	2文字	FR	50 ～ 250	29 ～ 200	0.1 ～ 0.3	※WOSで指定	10	1個
1.5 ～ 4.8	0.4 ～ 4.8	5	凹文字(連番)	2文字	FR	50 ～ 250	31 ～ 200	0.1 ～ 0.3	※WOSで指定	10	1個
1.8 ～ 5.3	0.4 ～ 5.3	5.5	凹文字(連番)	2文字	FR	50 ～ 250	31 ～ 200	0.1 ～ 0.3	※WOSで指定	10	1個
2 ～ 5.8	0.5 ～ 5.8	6	凹文字(連番)	2文字	FR	50 ～ 250	33 ～ 200	0.1 ～ 0.3	※WOSで指定	10	1個
2 ～ 6.3	0.5 ～ 6.3	6.5	凹文字(連番)	2文字	FR	50 ～ 250	40 ～ 200	0.1 ～ 0.3	※WOSで指定	10	1個
2.3 ～ 6.8	0.5 ～ 6.8	7	凹文字(連番)	2文字	FR	50 ～ 250	40 ～ 200	0.1 ～ 0.3	※WOSで指定	10	1個
2.3 ～ 7.8	0.5 ～ 7.8	8	凹文字(連番)	2文字	FR	50 ～ 250	40 ～ 200	0.1 ～ 0.3	※WOSで指定	10	1個
3 ～ 9.8	0.5 ～ 9.8	10	凹文字(連番)	2文字	FR	50 ～ 250	40 ～ 200	0.1 ～ 0.3	※WOSで指定	10	1個
1 ～ 3.2	0.3 ～ 3.2	3.5	凹文字	3文字	FR	40 ～ 250	27 ～ 200	0.1 ～ 0.3	※WOSで指定	10	1個
1 ～ 3.7	0.3 ～ 3.7	4	凹文字	3文字	FR	40 ～ 250	29 ～ 200	0.1 ～ 0.3	※WOSで指定	10	1個
1.2 ～ 4.2	0.3 ～ 4.2	4.5	凹文字	3文字	FR	40 ～ 250	29 ～ 200	0.1 ～ 0.3	※WOSで指定	10	1個
1.5 ～ 4.8	0.4 ～ 4.8	5	凹文字	3文字	FR	50 ～ 250	31 ～ 200	0.1 ～ 0.3	※WOSで指定	10	1個
1.8 ～ 5.3	0.4 ～ 5.3	5.5	凹文字	3文字	FR	50 ～ 250	31 ～ 200	0.1 ～ 0.3	※WOSで指定	10	1個
2 ～ 5.8	0.5 ～ 5.8	6	凹文字	3文字	FR	50 ～ 250	33 ～ 200	0.1 ～ 0.3	※WOSで指定	10	1個
2 ～ 6.3	0.5 ～ 6.3	6.5	凹文字	3文字	FR	50 ～ 250	40 ～ 200	0.1 ～ 0.3	※WOSで指定	10	1個
2.3 ～ 6.8	0.5 ～ 6.8	7	凹文字	3文字	FR	50 ～ 250	40 ～ 200	0.1 ～ 0.3	※WOSで指定	10	1個
2.3 ～ 7.8	0.5 ～ 7.8	8	凹文字	3文字	FR	50 ～ 250	40 ～ 200	0.1 ～ 0.3	※WOSで指定	10	1個
3 ～ 9.8	0.5 ～ 9.8	10	凹文字	3文字	FR	50 ～ 250	40 ～ 200	0.1 ～ 0.3	※WOSで指定	10	1個
1.2 ～ 4.2	0.3 ～ 4.2	4.5	凹文字	4文字	FR	40 ～ 250	29 ～ 200	0.1 ～ 0.3	※WOSで指定	10	1個
1.5 ～ 4.8	0.4 ～ 4.8	5	凹文字	4文字	FR	50 ～ 250	31 ～ 200	0.1 ～ 0.3	※WOSで指定	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目

基本情報
規格・納期
概要・仕様
追加工

基本情報

ハイス鋼SKH51・ツバ厚4mm・P/W公差0_-0.005タイプの精級刻印付R付角エジェクタピンです。

規格・納期

規格表

型式

－

刻印文字(0〜9，A〜Z
／＞＜＋−

・. )

Type

Character

ERVFR

－

120.25

－

P3.50

－

W1.50

－

R0.1

－

N60

－

MY3

・規格表

型式

指定0.01mm単位

Kmax.

N
指定1mm単位

Nmin.

刻印文字
(丸ゴシック体)

Type

Character

ERVWR
(上面2ヵ所R)
ERVFR
(4ヵ所R)

1M
2M
3M
4M
5M

(連番指定)
1MR
2MR

50.00～250.00

0.80～1.80

0.30～

0.1
0.15
0.2
0.3

R≦W
－
2－0.05

1.9

20≦(L－N)≦200

0	2	3	4	5	6	7	8	9
A	B	C	D	E	F	G	H	I
J	K	L	M	N	O	P	Q	R
S	T	U	V	W	X	Y	Z
(その他)

呼称	スラッシュ	ダイナリ	ショウナリ
刻印文字	／	＞	＜
注文記号	／	＞	＜

呼称	プラス	マイナス	スペース
刻印文字	＋	－
注文記号	＋	＃	％

呼称	ナカグロ	ピリオド
刻印文字	・	・
注文記号	＠	＆

2.5

0.80～2.30

2.4

1.00～2.80

2.9

3.5

1.00～3.30

3.4

1.00～3.80

3.9

4.5

1.20～4.30

4.4

1.50～4.80

0.40～

4.9

5.5

1.80～5.30

5.4

2.00～5.80

0.50～

5.9

6.5

2.00～6.30

6.4

2.30～6.80

6.9

2.30～7.80

7.9

3.00～9.80

9.9

[ ! ] ／(スラッシュ)は／で、−(マイナス)は＃で、

(スペース)は％で、・(ナカグロ)は＠で、．(ピリオド)は＆でご指示ください。
[ ! ] 1MR、2MRは連番指定です。同サイズのエジェクタピンを2本以上まとめて製作する場合に、刻印を連番で製作します。
[ ! ] 1MRの場合、「9」の次は「0」、「Z」の次は「A」となります。
[ ! ] 2MRの場合、一桁目の文字を連番にし、一桁目「9」、「Z」の次は二桁目を繰り上げ、「0」、「A」から連番します。
[ NG ] 1MR・2MRの場合、その他の刻印文字はご指定いただけません。
• ERVWR1MR2－150－P1.5－W0.5－R0.1－N70－1を5本発注の場合、刻印文字「1 2 3 4 5」
• ERVWR1MR3－150－P2.5－W1.2－R0.1－N70－Zを3本発注の場合、刻印文字「Z A B」
• ERVWR2MR4－100－P3.0－W2.0－R0.1－N50－01を4本発注の場合、刻印文字「01 02 03 04」
• ERVWR2MR4－100－P3.5－W2.2－R0.1－N50－A8を4本発注の場合、刻印文字「A8 A9 B0 B1」
• ERVWR2MR6－150－P5.0－W2.6－R0.1－N70－1Xを6本発注の場合、刻印文字「1X 1Y 1Z 2A 2B 2C」

納期

日目出荷

概要・仕様

仕様・概要

精度基準
先端角部の直角度		W面を基準にして (Pmax.－Pmin.)≦0.01
先端角部のコーナーR値		Rmax.≦0.03(バリ取りR) [ ! ]P・W寸法測定のため、先端角部のコーナーは軽くバリ取りをしてあります。(詳細 >>こちら)

■P・W寸と刻印文字寸法Q・Zについて

P (横サイズ)	W (縦サイズ)	Q (文字高さ)	Z(文字幅)
P (横サイズ)	W (縦サイズ)	Q (文字高さ)	1M・1MR	2M・2MR	3M	4M	5M
P≧Z＋0.2	0.30～ 0.39	0.2	0.1	0.6	0.9	1.2	1.5
	0.40～ 0.49	0.25	0.15	0.65	1	1.3	1.65
	0.50～ 0.59	0.35	0.18	0.76	1.14	1.52	1.9
	0.60～ 0.79	0.4	0.2	0.8	1.2	1.6	2
	0.80～ 0.99	0.6	0.3	1	1.5	2	2.5
	1.00～ 1.29	0.8	0.4	1.2	1.8	2.4	3.0
	1.30～ 1.49	1.0	0.5	1.4	2.1	2.9	3.7
	1.50～ 1.99	1.2	0.6	1.6	2.4	3.3	4.2
	2.00～ 2.49	1.5	0.8	2	3.2	4.4	5.6
	2.50～ 3.49	2.0	1.0	2.6	4.2	5.8	7
	3.50～ 4.49	3.0	1.5	3.9	5.9	8	9.7
	4.50～ 5.49	4.0	2.0	5.2	7.5	10.2	12.4
	5.50～10.30	5.0	2.5	6.2	9.0	12.2	14.9

エジェクタピン

成形品

逆文字(凹文字)

正文字	(凸文字
	浮き出し文字)

刻印詳細図

刻印溝幅(a)

0.1×Q～0.2×Q

抜勾配(b°)

35°±2°

刻印深さ(e)

・P≦0.99のとき
0.03±0.01

・P≧1.00のとき
0.05±0.02

追加工

型式

－

刻印文字(0〜9,A〜Z,／＞＜＋−

・．)

－

(AKC・AWC…etc.)

ERVFR3M 5

－

120.25

－

P3.50

－

W1.50

－

R0.1

－

N60

－

MY3

－

AWC 60

Alterations	Code	Spec.
	AKC	AKC＝指定1°単位 [ ! ]0≦AKC＜360 [ ! ]KSA,WSA併用時、指定90゜単位のみ
	AWC	AWC＝指定1°単位 [ ! ]0≦AWC＜360 [ ! ]KSA,WSA併用時、指定90゜単位のみ
	ARC	ARC＝指定1°単位 [ ! ]0≦ARC＜360 [ ! ]KSA,WSA併用時、指定90゜単位のみ
	ADC	ADC＝指定1°単位 [ ! ]0≦ADC＜360 [ ! ]KSA,WSA併用時、指定90゜単位のみ
	KGA	KGA＝指定1°単位 [ ! ]0＜KGA＜360
	KGD	KGD＝指定1°単位 [ ! ]0＜KGD＜360
	HC HCC	HC(HCC)＝指定0.1mm単位・HC → ツバ径公差 0－0.3 ・HCC → ツバ径公差 0－0.02 [ ! ]D＋1≦HC＜H,D＋1≦HCC＜H−0.3
	KSA	KSA＝指定0.1mm単位 [ ! ]W/2＋0.1≦KSA≦D/2－0.1
	WSA	WSA＝指定0.1mm単位 [ ! ]W/2＋0.1≦WSA≦D/2－0.1
	TC	TC＝指定0.1mm単位 [ ! ]2.0≦TC＜4 (L,N寸法は指定寸法通り) [ ! ]4−TC≦Lmax.−L

追加工詳細>>こちら

Alterations

Code

Spec.

ノック穴加工
NC＝指定90°単位
[ NG ]NHC・NHN以外の併用不可
指定範囲・指定方法・規格詳細は>>こちら

NCW

ノック穴＋スプリングピン打込加工
NCW＝指定90°単位
[ NG ]NHC・NHN以外の併用不可
指定範囲・指定方法・規格詳細は>>こちら

NHC

ツバ裏部ナンバリング
指定範囲・指定方法は>>こちら

NHN

ツバ裏部ナンバリング(自動連番)
指定範囲・指定方法は>>こちら

(上面2ヵ所C面逃がし)

CSW

上面2ヵ所にC面逃
がし加工(先端除く)
を施します。
指定方法
CSW1ーE25

日目発送

CSW、CSFの選択範囲

W	CSW、CSF
1.0≦W＜1.5	0.3
W≧1.5	0.5 1 1.5

[ ! ]P≧1.5
[ ! ]CSW、CSF＜W/2
E＝指定1mm単位
[ ! ]5≦E≦（L－N）－20
[ ! ]R加工範囲は>>こちら

(4ヵ所C面逃がし)

CSF

4ヵ所にC面逃がし加工(先端除く)を施します。
指定方法
CSF0.5ーE30

日目発送

[ ! ]CSW追加工の記載内の表にご注意ください

R加工部分の長さを指定
5≦RC≦(L−N)−30
and
RC≦40
RC＝指定1mm単位
指定方法RC25

[ ! ]全R加工箇所に同じRC加工が施されます。

追加工詳細>>こちら

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はマニュアルカタログをご覧ください。

精級刻印付R付角エジェクタピン -ハイス鋼SKH51/ツバ厚4mm/P･W公差0_-0.005-のレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品精級刻印付R付角エジェクタピン -ハイス鋼SKH51/ツバ厚4mm/P･W公差0_-0.005-	精級刻印付角エジェクタピン -ハイス鋼SKH51/ツバ厚4mm/P･W公差0_-0.005タイプ-	刻印付R付角エジェクタピン -ハイス鋼SKH51/ツバ厚4mm/P･W公差0_-0.01タイプ-	刻印付角エジェクタピン -ハイス鋼SKH51/ツバ厚4mm/P･W公差0_-0.01タイプ-	位置決めスクウェアブロック
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	4,600円 -
通常出荷日	5日目	5日目	5日目	5日目	在庫品1日目
材質	SKH51	SKH51	SKH51	SKH51	-
形状タイプ	刻印付き	刻印付き	刻印付き	刻印付き	-
バリ取り処理	ノーマル	ノーマル	ノーマル	ノーマル	-
P/W寸法公差（代表公差）	0/-0.005	0/-0.005	0/-0.01	0/-0.01	-
表面処理	なし	なし	なし	なし	-

角エジェクタピン（刻印付）カテゴリの売れ筋ランキング

通常価格、通常出荷日が表示と異なる場合がございます

技術サポート窓口

プラ型用部品技術窓口

商品の仕様・技術のお問い合わせ

Webお問い合わせフォーム

営業時間：9:00～18:00（土曜日・日曜日・祝日は除く）

※お問い合わせフォームは24時間受付しております。

見積もり・発注後最短当日出荷　新規会員登録で2D・3D CADデータを無料でダウンロード

無料で会員登録

閉じる

比較リスト

精度基準
先端角部の直角度		W面を基準にして (Pmax.－Pmin.)≦0.01
先端角部のコーナーR値		Rmax.≦0.03(バリ取りR) [ ! ]P・W寸法測定のため、先端角部のコーナーは軽くバリ取りをしてあります。(詳細 >>こちら)

回答可能（特定物質なし）	関連する各国主要規制に対応しているため、輸出案件等でも安心してご利用いただけます REACH SVHCおよび中国RoHSで規定される物質は、含有が禁止されるものではないため、特定物質には該当せず、回答可能の選択肢に含まれます（報告義務が発生する可能性がございます）・以下の条件に、いずれも該当する商品です　 - chemSHERPA-AI形式での回答が可能　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用していない
回答不可（調査不可/特定物質あり）	各国主要規制に対応していない（または調査不可）のため、輸出案件等でのご利用は推奨いたしません・以下の条件のうち、いずれかに該当する商品です　 - chemSHERPA-AI形式での回答が不可　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用している
調査中	現在調査中です。調査完了まで今しばらくお待ちください・調査中のため、現時点ではchemSHERPA-AI形式での回答ができない商品です

絞り込み条件

chemSHERPA・RoHS

P（先端部）(mm)

W（先端部）(mm)

D（保持部軸径）(mm)

刻印文字タイプ

刻印文字数

角R加工位置

L(全長)(mm)

N(mm)

R(先端角部コーナーR)(mm)

刻印文字指定

タイプ

CAD

出荷日

精級刻印付R付角エジェクタピン -ハイス鋼SKH51/ツバ厚4mm/P･W公差0_-0.005-

外形図

型番リスト

詳細情報

基本情報

規格・納期

規格表

納期

概要・仕様

仕様・概要

追加工

この商品を見た人は、こんな商品も見ています

最近見た商品

角エジェクタピン（刻印付）カテゴリの売れ筋ランキング

技術サポート窓口

chemSHERPA
