先端加工Ｒ付角エジェクタピン-ハイス鋼SKH51/P･W公差0_-0.01/フリー指定タイプ-
- 通常単価(税別)
- -
- 税込単価
- -
ハイス鋼SKH51・P/W公差0_-0.01・フリー指定タイプの先端加工R付角...
詳細情報を確認する未確定：候補が1,092型番あります。
商品情報

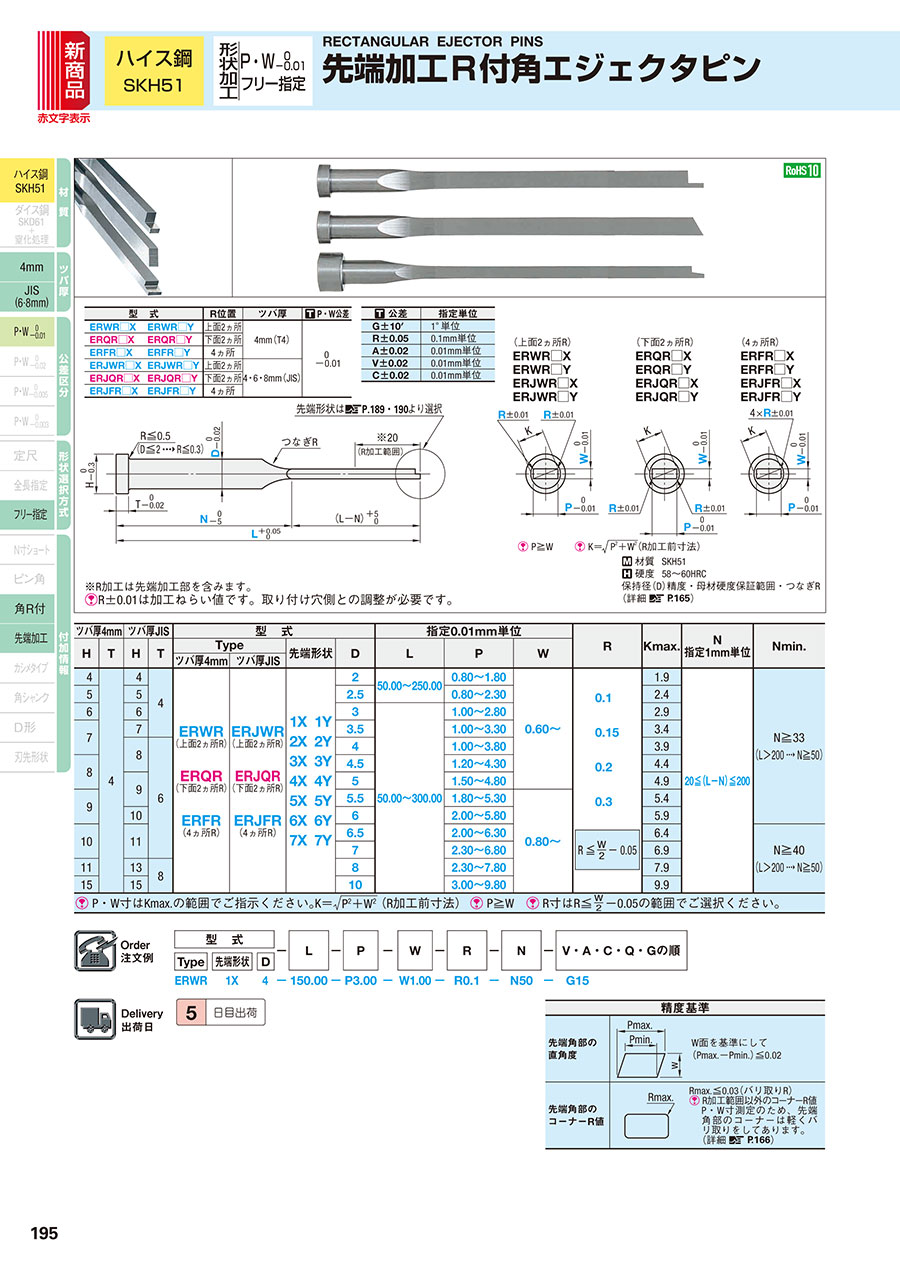

外形図・製品仕様
（上面2ヵ所R）ERWR□X
ERWR□Y
ERJWR□X
ERJWR□Y（下面2ヵ所R）
ERQR□X
ERQR□Y
ERJQR□X
ERJQR□Y（4ヵ所R）
ERFR□X
ERFR□Y
ERJFR□X
ERJFR□Y[ ! ]P≧W [ ! ]K＝
(R加工前寸法)※R加工は先端加工部を含みます。
[ ! ] R±0.01は加工ねらい値です。取り付け穴側との調整が必要です。
| 型 式 | R位置 | ツバ厚 | [ T ] P・W公差 | |
|---|---|---|---|---|
| ERWR□X | ERWR□Y | 上面2ヵ所 | 4mm（T4） | 0 －0.01 |
| ERQR□X | ERQR□Y | 下面2ヵ所 | ||
| ERFR□X | ERFR□Y | 4ヵ所 | ||
| ERJWR□X | ERJWR□Y | 上面2ヵ所 | 4・6・8mm（JIS） | |
| ERJQR□X | ERJQR□Y | 下面2ヵ所 | ||
| ERJFR□X | ERJFR□Y | 4ヵ所 | ||
[ M ] 材質 SKH51
[ H ] 硬度 58～60HRC
保持径（D）精度・母材硬度保証範囲・つなぎR（詳細>>こちら）
| [ T ] 公差 | 指定単位 |
|---|---|
| G±10′ | 1°単位 |
| R±0.05 | 0.1mm単位 |
| A±0.02 | 0.01mm単位 |
| V±0.02 | 0.01mm単位 |
| C±0.02 | 0.01mm単位 |
規格表
| ツバ厚 4mm | ツバ厚 JIS | 型 式 | 指定0.01mm単位 | R | Kmax. | N 指定1mm 単位 | Nmin. | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| H | T | H | T | Type | 先端 形状 | D | L | P | W | |||||
| ツバ厚4mm | ツバ厚JIS | |||||||||||||
| 4 | 4 | 4 | 4 | ERWR （上面2ヵ所R） ERQR （下面2ヵ所R） ERFR （4ヵ所R） | ERJWR （上面2ヵ所R） ERJQR （下面2ヵ所R） ERJFR （4ヵ所R） | 1X 1Y 2X 2Y 3X 3Y 4X 4Y 5X 5Y 6X 6Y 7X 7Y | 2 | 50.00～250.00 | 0.80～1.80 | 0.60～ | 1.9 | 20≦ （L-N） ≦200 | N≧33 （L＞200 → N≧50） | |
| 5 | 5 | 2.5 | 0.80～2.30 | 2.4 | ||||||||||
| 6 | 6 | 3 | 50.00～300.00 | 1.00～2.80 | 2.9 | |||||||||
| 7 | 7 | 3.5 | 1.00～3.30 | 0.1 | 3.4 | |||||||||
| 8 | 6 | 4 | 1.00～3.80 | 0.15 | 3.9 | |||||||||
| 8 | 4.5 | 1.20～4.30 | 0.2 | 4.4 | ||||||||||
| 9 | 5 | 1.50～4.80 | 0.3 | 4.9 | ||||||||||
| 9 | 5.5 | 1.80～5.30 | 0.80～ |
| 5.4 | |||||||||
| 10 | 6 | 2.00～5.80 | 5.9 | |||||||||||
| 10 | 11 | 6.5 | 2.00～6.30 | 6.4 | N≧40 （L＞200 → N≧50） | |||||||||
| 7 | 2.30～6.80 | 6.9 | ||||||||||||
| 11 | 13 | 8 | 8 | 2.30～7.80 | 7.9 | |||||||||
| 15 | 15 | 10 | 3.00～9.80 | 9.9 | ||||||||||
[ ! ] P・W寸はKmax.の範囲でご指示ください。 （R加工前寸法）[ ! ] P≧W [ ! ] R寸はR≦W2－0.05 の範囲でご選択ください。 | ||||||||||||||
| 精度基準 | ||
|---|---|---|
| 先端角部の 直角度 |
| W面を基準にして （Pmax.-Pmin.）≦0.02 |
| 先端角部の コーナーR値 |
| Rmax.≦0.03（バリ取りR） [ ! ] R加工範囲以外のコーナーR値 P・W寸測定のため、先端角部のコーナーは軽くバリ取りをしてあります。 （詳細 >> P.166） |
注文例
| 型 式 | － | L | － | P | － | W | － | R | － | N | － | V・A・C・Q・Gの順 | ||||
| Type | 先端形状 | D | ||||||||||||||
| ERWR | 1X | 4 | － | 150.00 | － | P3.00 | － | W1.00 | － | R0.1 | － | N50 | － | G15 | ||
出荷日
| 5 | 日目出荷 |
追加工
| 型 式 | － | L | － | P | － | W | － | R | － | N | － | V・A・C・Q・Gの順 | － | (AKC・AWC・NHC…etc.) |
| ERVWR1X4 | － | 150.00 | － | P3.00 | － | W1.00 | － | R0.1 | － | N50 | － | G15 | － | NHC－3 |
| 追加工 | 記号 | 詳細 |
 | AKC | ツバカット(角度) AKC＝指定1°単位 [ ! ] 0≦AKC＜360 [ ! ] KSA・WSA併用時、指定90゜単位のみ |
 | AWC | 平行2面ツバカット(角度) AWC＝指定1°単位 [ ! ] 0≦AWC＜360 [ ! ] KSA・WSA併用時、指定90゜単位のみ |
 | ARC | 直角2面ツバカット(角度) ARC＝指定1°単位 [ ! ] 0≦ARC＜360 [ ! ] KSA・WSA併用時、指定90゜単位のみ |
 | ADC | 3面ツバカット(角度) ADC＝指定1°単位 [ ! ] 0≦ADC＜360 [ ! ] KSA・WSA併用時、指定90゜単位のみ |
 | KGA | 2面ツバカット(角度) KGA＝指定1°単位 [ ! ] 0＜KGA＜360 |
 | KGD | 2面ツバカット(角度) KGD＝指定1°単位 [ ! ] 0＜KGD＜360 [ ! ] 規格位置0°の位置にご注意ください。 |
 | KSA | ショルダーカット加工(1面) KSA＝指定0.1mm単位 [ ! ] W/2＋0.1≦KSA≦D/2－0.1 |
 | WSA | ショルダーカット加工(平行2面) WSA＝指定0.1mm単位 [ ! ] W/2＋0.1≦WSA≦D/2－0.1 |
追加工詳細>>こちら
| 追加工 | 記号 | 詳細 | ||||||||||||||
 | HC | ツバ径変更 HC＝指定0.1mm単位 [ ! ] D＋1≦HC＜H | ||||||||||||||
 | HCC | ツバ径変更(精密) HCC＝指定0.1mm単位 [ ! ] D＋1≦HCC＜H－0.3 | ||||||||||||||
 | TC | ツバ厚変更 TC＝指定0.1mm単位 [ ! ] T/2≦TC＜T (L, N寸は指定寸法通り) [ ! ] T－TC≦Lmax.－L | ||||||||||||||
 | NC | ノック穴加工 NC＝指定90°単位 [ NG ] NHC・NHN以外の併用不可 指定範囲・指定方法・規格詳細は>>こちら | ||||||||||||||
 | NCW | ノック穴＋スプリングピン打込加工 NCW＝指定90°単位 [ NG ] NHC・NHN以外の併用不可 指定範囲・指定方法・規格詳細は>>こちら | ||||||||||||||
 | NHC | ツバ裏部ナンバリング 指定範囲・指定方法は>>こちら | ||||||||||||||
 | NHN | ツバ裏部ナンバリング(自動連番) 指定範囲・指定方法は>>こちら | ||||||||||||||
 | MC | 抜きタップ加工 D8→M4 D10→M5 | [ ! ] ERVJWR・ERVJFR D≧8に適用 [ ! ]CSW,CS,CSFのみ 併用可 | |||||||||||||
(上面2ヵ所C面逃がし) | CSW | 上面2ヵ所にC面逃がし加工 (先端除く)を施します。
| ||||||||||||||
(2ヵ所C面逃がし) | CS | R指定箇所にC面逃がし 加工（先端除く）を施し ます。
| ||||||||||||||
(4ヵ所C面逃がし) | CSF | 4ヵ所にC面逃がし加工 (先端除く)を施します。
| ||||||||||||||
 | RC | R加工部分の長さを指定 5≦RC≦(LーN)ー30 and RC≦40 RC＝指定1mm単位
| ||||||||||||||
[ ! ]R指定箇所C面逃がし加工[CS]は、ERWR/ERJWR・ERQR/ERJQRタイプのみ適用可能です。
R加工と同じ面にC面逃がし加工がつきます。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
詳細情報
基本情報
ハイス鋼SKH51・P/W公差0_-0.01・フリー指定タイプの先端加工R付角エジェクタピンです。
ご注意
- 2か所Rタイプについて、C面追加工記号に変更がございます。
最新内容はページ下部の「追加工」項目でご確認ください。
