ミスミ

ガススプリング用ホルダ

  • 数量スライド割引
  • 当日出荷可能
通常単価(税別)
3,500円～7,320円
税込単価
3,850円～8,052円

プラ型ガススプリング用ホルダです。材質は一般構造用圧延鋼材です。

詳細情報を確認する
無料3D-CADライブラリー申し込み受付中

型番

未確定 9 件の候補があります。 型番リスト から選択するか、仕様を選択し型番を確定してください。
数量：

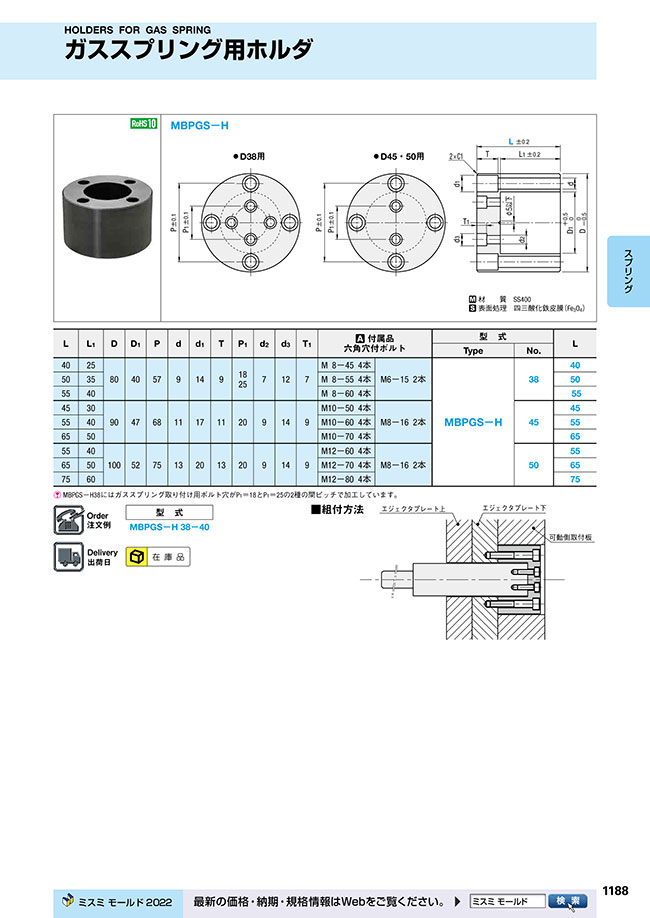

外形図・製品仕様

ガススプリング用ホルダ

 材 質      SS400
 表面処理 四三酸化鉄皮膜（Fe3O4）

規格表

LL1DD1Pdd1TP1d2d3T1 付属品
六角穴付ボルト		型    式L
TypeNo.
4025804057914918
25		7127M8-45  4本M6-15  2本MBPGS-H3840
5035M8-55  4本50
5540M8-60  4本55
4530904768111711209149M10-50  4本M8-16  2本4545
5540M10-60  4本55
6550M10-70  4本65
55401005275132013209149M12-60  4本M8-16  2本5055
6550M12-70  4本65
7560M12-80  4本75

 MBPGS-H38にはガススプリング取り付け用ボルト穴がP1＝18とP1＝25の2種の間ピッチで加工しています。

注文例

ガススプリング用ホルダ

出荷日

ガススプリング用ホルダ

関連情報

使用例

ガススプリング用ホルダ



絞り込み条件：2 項目の仕様が未選択です

  • L（ガススプリングホルダ全長）(mm)

  • 適用ガススプリング径(mm)

  • タイプ

  • CAD

  • 出荷日

    • すべて
    • 当日出荷可能

型番リスト

表示件数
  • 1
    • 型番
    MBPGS-H38-40
    MBPGS-H38-50
    MBPGS-H38-55
    MBPGS-H45-45
    MBPGS-H45-55
    MBPGS-H45-65
    MBPGS-H50-55
    MBPGS-H50-65
    MBPGS-H50-75

    L（ガススプリングホルダ全長）

    (mm)

    適用ガススプリング径

    (mm)

    		RoHS?最小発注数量
    40
    38
    10
    1個
    50
    38
    10
    1個
    55
    38
    10
    1個
    45
    45
    10
    1個
    55
    45
    10
    1個
    65
    45
    10
    1個
    55
    50
    10
    1個
    65
    50
    10
    1個
    75
    50
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    3,500円
    ( 3,850円 )
    在庫品1日目当日出荷可能
    4,130円
    ( 4,543円 )
    在庫品1日目当日出荷可能
    4,760円
    ( 5,236円 )
    在庫品1日目当日出荷可能
    4,660円
    ( 5,126円 )
    在庫品1日目当日出荷可能
    5,350円
    ( 5,885円 )
    在庫品1日目当日出荷可能
    5,780円
    ( 6,358円 )
    在庫品1日目当日出荷可能
    5,780円
    ( 6,358円 )
    在庫品1日目当日出荷可能
    6,550円
    ( 7,205円 )
    在庫品1日目当日出荷可能
    7,320円
    ( 8,052円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    プラ型ガススプリング用ホルダです。材質は一般構造用圧延鋼材です。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
