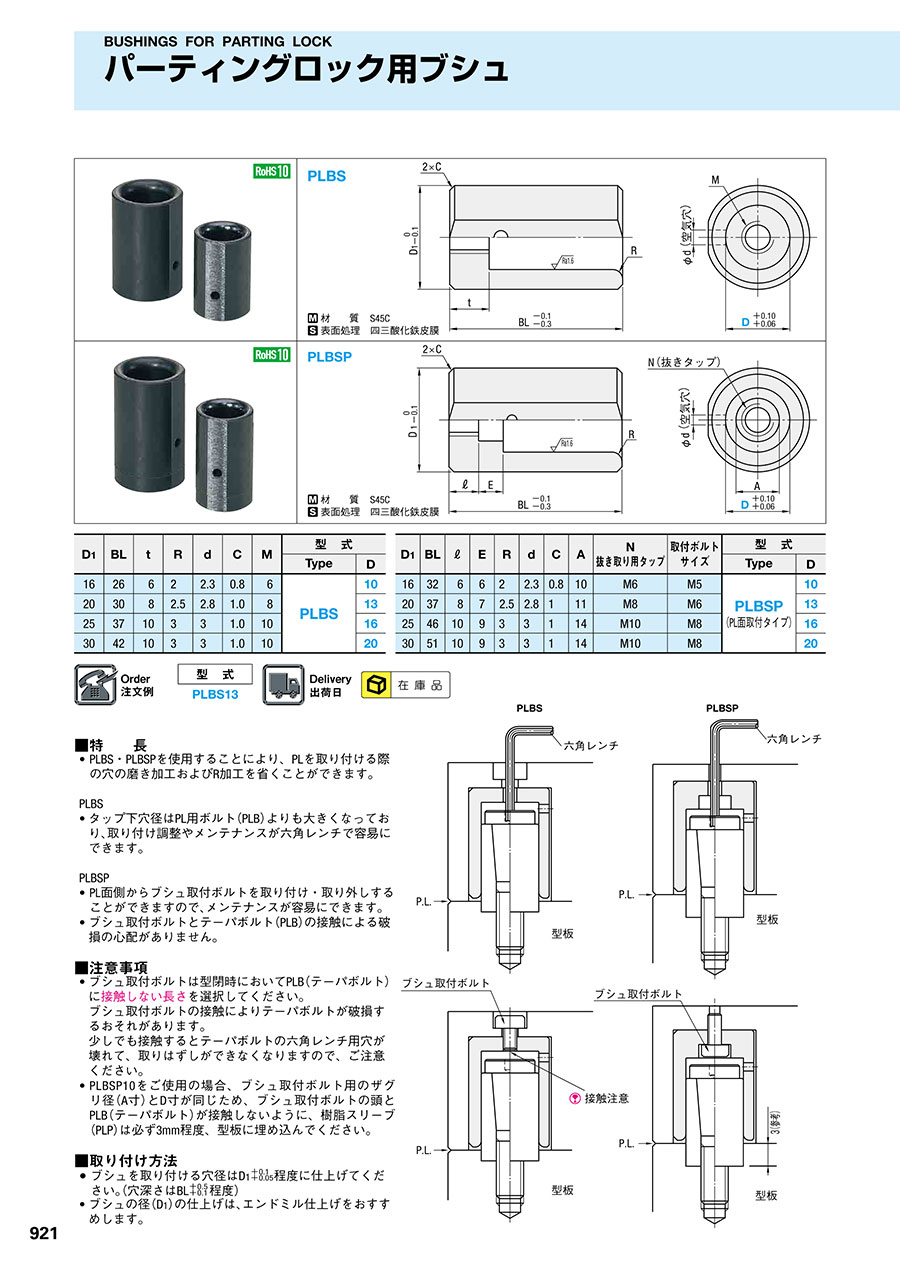

パーティングロック用ブシュ -PL面取付タイプ-
商品情報
外形図・製品仕様
材質S45C
表面処理四三酸化鉄皮膜
規格表
| D1 | BL | ℓ | E | R | d | C | A | N 抜き取り用タップ | 取付ボルト サイズ | 型 式 | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Type | D | ||||||||||
| 16 | 32 | 6 | 6 | 2 | 2.3 | 0.8 | 10 | M6 | M5 | PLBSP （PL面取付タイプ） | 10 |
| 20 | 37 | 8 | 7 | 2.5 | 2.8 | 1 | 11 | M8 | M6 | 13 | |
| 25 | 46 | 10 | 9 | 3 | 3 | 1 | 14 | M10 | M8 | 16 | |
| 30 | 51 | 10 | 9 | 3 | 3 | 1 | 14 | M10 | M8 | 20 | |
注文例
| 型式 | |
| PLBSP10 |
出荷日
関連情報
・PLBSPを使用することにより、PLを取り付ける際の穴の磨き加工およびR加工を省くことができます。
PLBSP
・PL面側からブシュ取付ボルトを取り付け・取り外しすることができますので、メンテナンスが容易にできます。
・ブシュ取付ボルトとテーパボルト（PLB）の接触による破損の心配がありません。
■注意事項
・ブシュ取付ボルトは型閉時においてPLB（テーパボルト）に接触しない長さを選択してください。ブシュ取付ボルトの接触によりテーパボルトが破損するおそれがあります。
少しでも接触するとテーパボルトの六角レンチ用穴が壊れて、取りはずしができなくなりますので、ご注意ください。
・PLBSP10をご使用の場合、ブシュ取付ボルト用のザグリ径（A寸）とD寸が同じため、ブシュ取付ボルトの頭とPLB（テーパボルト）が接触しないように、樹脂スリーブ（PLP）は必ず3mm程度、型板に埋め込んでください。
■取り付け方法
・ブシュを取り付ける穴径はD1（+0.1/+0.05）程度に仕上げてください。（穴深さはBL（+0.1/+0.05） 程度）
・ブシュの径（D1）の仕上げは、エンドミル仕上げをおすすめします。
