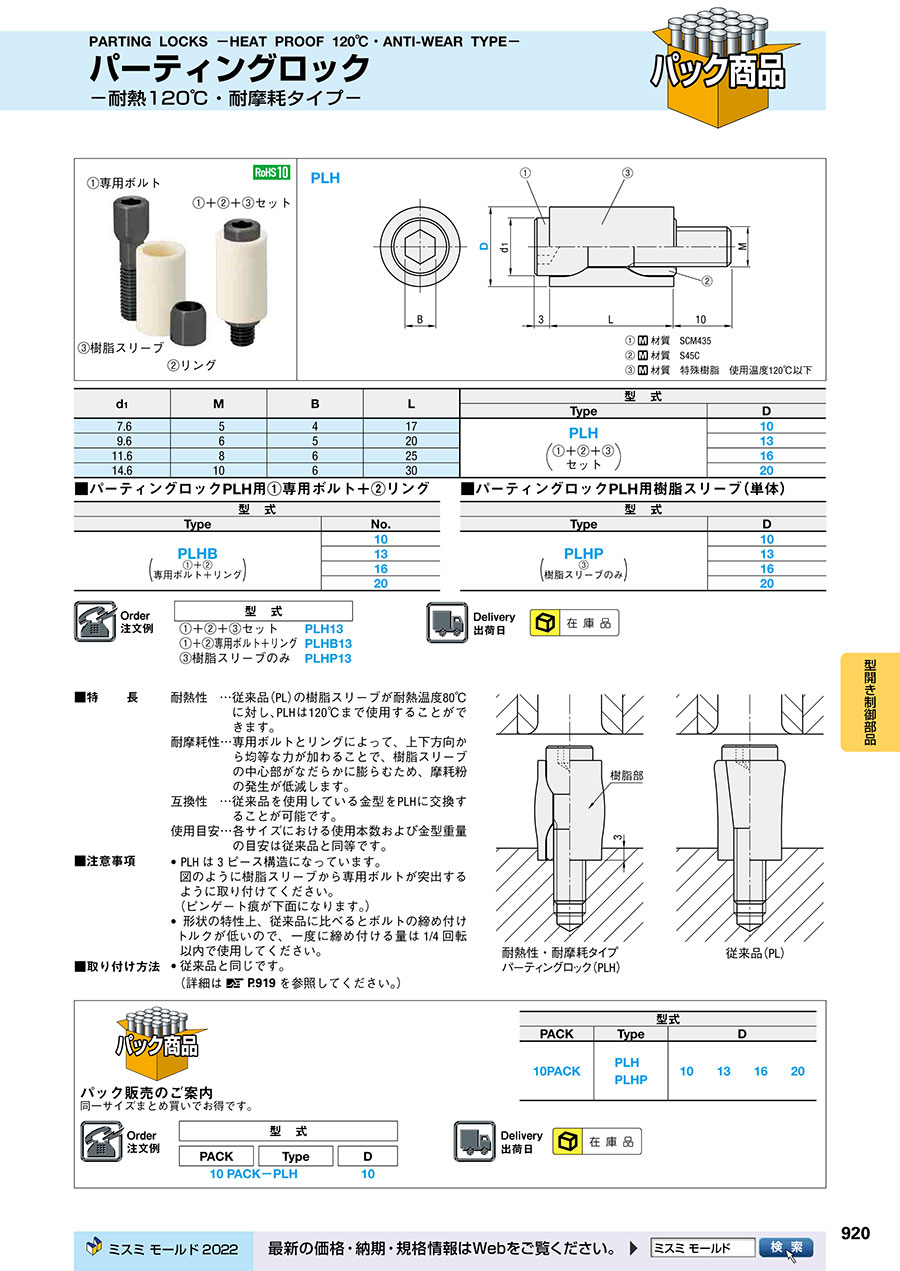

パーティングロック -耐熱・耐磨耗タイプ-
- 数量スライド割引
- 当日出荷可能
- 通常単価(税別)
- 380円～10,620円
- 税込単価
- 418円～11,682円
耐熱120℃・耐磨耗タイプのパーティングロックです。パック商品（10本入り）で...
詳細情報を確認する
未確定：候補が20型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

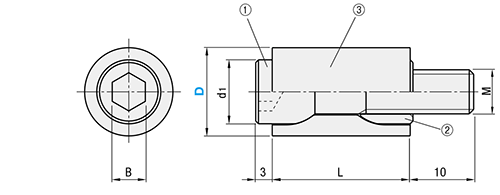

外形図・製品仕様
| ①材質 | SCM435 | |
| ②材質 | S45C | |
| ②材質 | 特殊樹脂 使用温度120℃以下 |
規格表
| d1 | M | B | L | 型式 | |
|---|---|---|---|---|---|
| Type | D | ||||
| 7.6 | 5 | 4 | 17 | PLH ①+②+③（セット） | 10 |
| 9.6 | 6 | 5 | 20 | 13 | |
| 11.6 | 8 | 6 | 25 | 16 | |
| 14.6 | 10 | 6 | 30 | 20 | |
■パーティングロックPLH用①専用ボルト+②リング
■パーティングロックPLH用樹脂スリーブ（単体）
| 型 式 | |
|---|---|
| Type | No. |
| PLHB （①+②専用ボルト+リング） | 10 |
| 13 | |
| 16 | |
| 20 | |
| 型 式 | |
|---|---|
| Type | D |
| PLHP （③樹脂スリーブのみ） | 10 |
| 13 | |
| 16 | |
| 20 | |
注文例
出荷日
関連情報
| ■特長 | 耐熱性 耐摩耗性 互換性 使用目安 | …従来品（PL）の樹脂スリーブが耐熱温度80℃に対し、PLHは120℃まで使用することができます。 …専用ボルトとリングによって、上下方向から均等な力が加わることで、樹脂スリーブの中心部がなだらかに膨らむため、 摩耗粉の発生が低減します。 …従来品を使用している金型をPLHに交換することが可能です。 …各サイズにおける使用本数および金型重量の目安は従来品と同等です。 | |
| ■注意事項 | • PLH は3 ピース構造になっています。 図のように樹脂スリーブから専用ボルトが突出するように取り付けてください。（ピンゲート痕が下面になります。） • 形状の特性上、従来品に比べるとボルトの締め付けトルクが低いので、一度に締め付ける量は1/4 回転以内で使用してください。 | ||
| ■取り付け方法 | • 従来品と同じです。（詳細は P.919 を参照してください。） | ||
|
| |
| 耐熱性・耐摩耗タイプ パーティングロック（PLH） | 従来品（PL） |
外形図・製品仕様
パック販売のご案内
同一サイズまとめ買いでお得です。
| 型式 | |||||
|---|---|---|---|---|---|
| PACK | Type | D | |||
| 10PACK | PLH PLHP | 10 | 13 | 16 | 20 |
注文例
出荷日
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
7,560円 ( 8,316円 ) | 在庫品1日目当日出荷可能 |
7,920円 ( 8,712円 ) | 在庫品1日目当日出荷可能 |
9,270円 ( 10,197円 ) | 在庫品1日目当日出荷可能 |
10,620円 ( 11,682円 ) | 在庫品1日目当日出荷可能 |
3,420円 ( 3,762円 ) | 在庫品1日目当日出荷可能 |
3,600円 ( 3,960円 ) | 在庫品1日目当日出荷可能 |
4,050円 ( 4,455円 ) | 在庫品1日目当日出荷可能 |
4,500円 ( 4,950円 ) | 在庫品1日目当日出荷可能 |
840円 ( 924円 ) | 在庫品1日目当日出荷可能 |
880円 ( 968円 ) | 在庫品1日目当日出荷可能 |
1,030円 ( 1,133円 ) | 在庫品1日目当日出荷可能 |
1,180円 ( 1,298円 ) | 在庫品1日目当日出荷可能 |
480円 ( 528円 ) | 在庫品1日目当日出荷可能 |
500円 ( 550円 ) | 在庫品1日目当日出荷可能 |
600円 ( 660円 ) | 在庫品1日目当日出荷可能 |
700円 ( 770円 ) | 在庫品1日目当日出荷可能 |
380円 ( 418円 ) | 在庫品1日目当日出荷可能 |
400円 ( 440円 ) | 在庫品1日目当日出荷可能 |
450円 ( 495円 ) | 在庫品1日目当日出荷可能 |
500円 ( 550円 ) | 在庫品1日目当日出荷可能 |
カタログ
商品担当おすすめ
パーティングロック -耐熱・耐磨耗タイプ-のレビュー
金型開き
5
5.02019/03/01
簡単に交換できて助かります。
前回使用していた物より磨耗感等いい気がします。
1人が参考にしています。
プラ型のプラロック
5
5.02019/02/13
今まで使用していたものでは樹脂のカスが舞い製品に付着することがあったが、この商品では今のところカスが出ていないので助かっ...もっと読む
1人が参考にしています。
プラ型の部品
4
4.02018/05/30
プラ型のピンゲートの開き制御に使用しています。
ただ熱硬化性の型ではすぐにきかなくなってしましました。
耐熱がもう少しあ...もっと読む
1人が参考にしています。
射出成型機型開き制御
3
3.02018/01/25
樹脂スリーブがひと月も持たずに割れてしまうが、スリーブだけの予備があればすぐに交換できて便利。
1人が参考にしています。
金型開き
1
1.02023/07/21
耐熱ということで購入したが、通常品よりも引っ張り力が弱く、摩耗も早い。使い物にならなかった。
0人が参考にしています。
