エジェクタプレート戻り確認スイッチ コネクタ内臓 ヒンジローラ レバー形
- 通常単価(税別)
- 6,460円
- 税込単価
- 7,106円
コネクター内蔵・ヒンジ ローラ/レバー形のエジェクタプレート戻り確認スイッチです。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
閲覧中の商品と併せてご検討ください
商品情報
外形図・製品仕様
| 材質 | アルミ（A5020） | |
| 表面処理 | 黒アルマイト | |
| 付属品 | CB4ー20…2本 |
| 型式 | ||
|---|---|---|
| EPRSR-24V | ||
注文例
出荷日
関連情報
■特長
• 可動側取付板側面にボルト穴を設けるだけで、エジェクタプレート戻り確認スイッチを設置することが可能です。
• コネクタを内蔵しているため、面倒な配線加工は不要です。
専用ケーブルEPRSCを用いることでワンタッチで取り外しが可能です。
金型交換時間の短縮が図れます。
• 配線やスイッチとの接続部が露出していないため、ホコリや汚れから保護できるとともに、断線や感電等の危険性を軽減します。
• エジェクタプレートが戻るとLED（発光ダイオード）が赤く点灯します。
■注意事項
• レバースイッチ部に対し、側方からの力やオーバーストロークを与えないでください。
また、金型の輸送やメンテナンス時において、外部から大きな力や衝撃を加えないようご注意ください。
スイッチの破損の原因となります。
| ■EPRSRー24V | |
|---|---|
| 定格電圧 | DC24V 1A |
| 使用周囲温度 | -40～85℃ |
| 動作に必要な力 | 0.64N |
| 戻りの力 | 0.049N |
| ■マイクロスイッチ（パナソニック電工製） | |
| 型式 | ABJ241661 |
| ■レセプタクル（ヒロセ製） | |
| 型式 | HR10A-7R-4P |

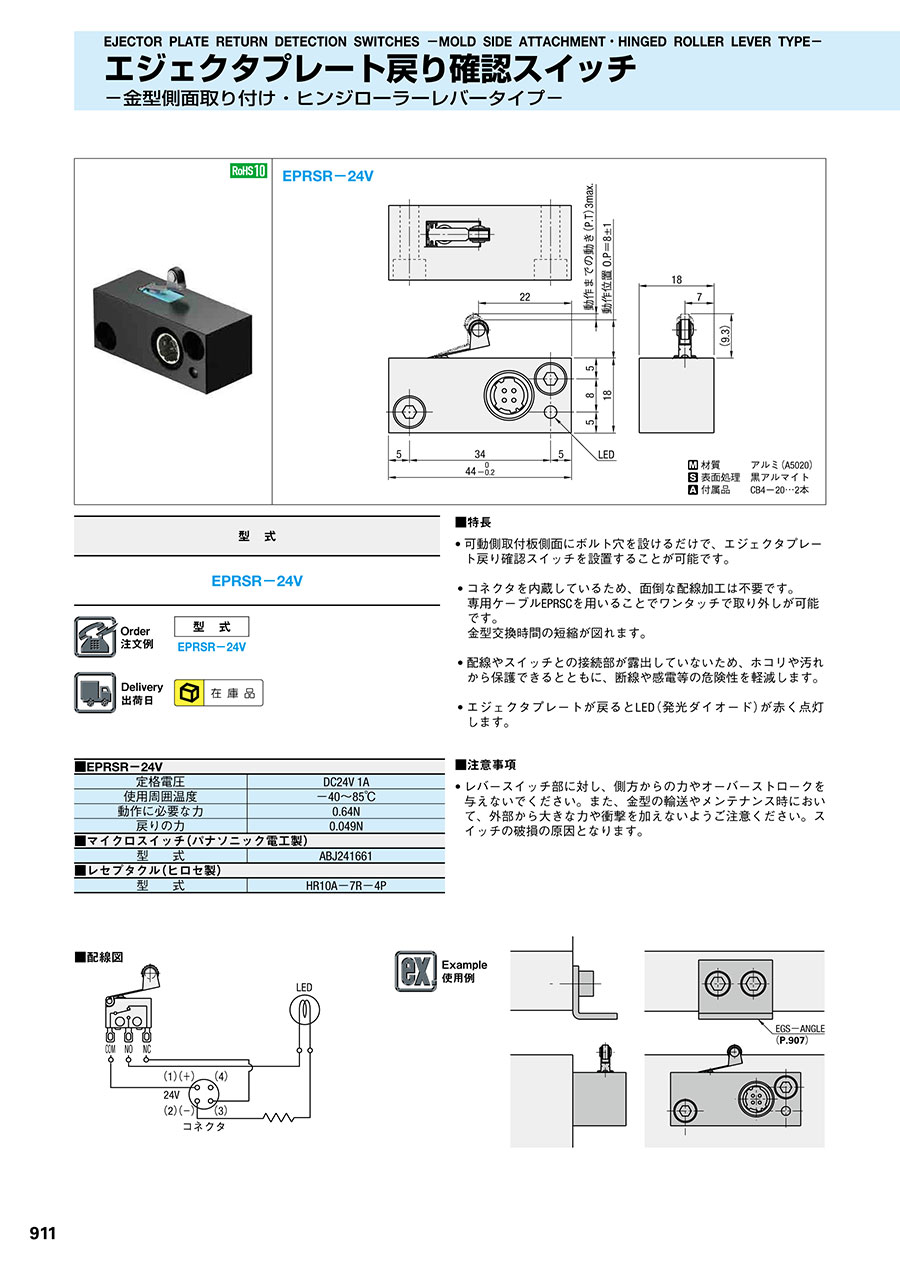

カタログ
