無給油スライドプレート -銅合金10mm･ボルト穴2ヶ所（耐熱150℃）タイプ-
- 通常単価(税別)
- 5,460円～9,720円
- 税込単価
- 6,006円～10,692円
通常出荷日：在庫品1日目当日出荷可能
銅合金10mm･ボルト穴2ヶ所（耐熱150℃）タイプの無給油スライドプレートです。
未確定：候補が8型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
実物は写真と異なり、表面にコーティング剤が塗布されています。
外形図・製品仕様
150℃以下でご使用ください｡
● 推奨取付ボルト
| W | L | 推奨取付ボルト |
|---|---|---|
| 30 | 50 | CBS8-20 （低頭六角穴付ボルト） |
| 40 | 50 | |
| 30 | 75・100 | CBS10-20 （低頭六角穴付ボルト） |
| 40 | 75・100 | |
| 50 | 75・100 |
| 材質 | 特殊高力黄銅 |
| 特殊固体潤滑剤埋設 |
規格表
| A部 | B部 | d1 | d2 | ℓ | 穴数 | 型 式 | L | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| R | x1 | y1 | R' | x2 | y2 | type | W | |||||
| R3 | 3 | 3 | R3 | 3 | 3 | 9 | 14.5 | 20 | 2 | HPSLP | 30 | 50 |
| R5 | 4 | 3 | R2 | 2 | 2 | 11 | 17.5 | 45 | 75 | |||
| 50 | 100 | |||||||||||
| R3 | 3 | 3 | R3 | 3 | 3 | 9 | 14.5 | 20 | 40 | 50 | ||
| R5 | 4 | 3 | R5 | 4 | 3 | 11 | 17.5 | 45 | 75 | |||
| 50 | 100 | |||||||||||
| 45 | 50 | 75 | ||||||||||
| 50 | 100 | |||||||||||
注文例
出荷日
関連情報
■特長 : 従来のスライドプレートより、高温環境下での使用が可能です。
スライドプレート表面には、耐熱性と初期なじみ性を得るためのコーティング剤（黒色）を塗布しております。
コーティング剤を除去いたしますと初期なじみ性が得られませんのでご了承ください。
コーティング剤は、有機溶剤等を用いて除去することができます。
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
5,460円 ( 6,006円 ) | 在庫品1日目当日出荷可能 |
6,380円 ( 7,018円 ) | 在庫品1日目当日出荷可能 |
8,240円 ( 9,064円 ) | 在庫品1日目当日出荷可能 |
6,340円 ( 6,974円 ) | 在庫品1日目当日出荷可能 |
7,330円 ( 8,063円 ) | 在庫品1日目当日出荷可能 |
9,100円 ( 10,010円 ) | 在庫品1日目当日出荷可能 |
7,910円 ( 8,701円 ) | 在庫品1日目当日出荷可能 |
9,720円 ( 10,692円 ) | 在庫品1日目当日出荷可能 |

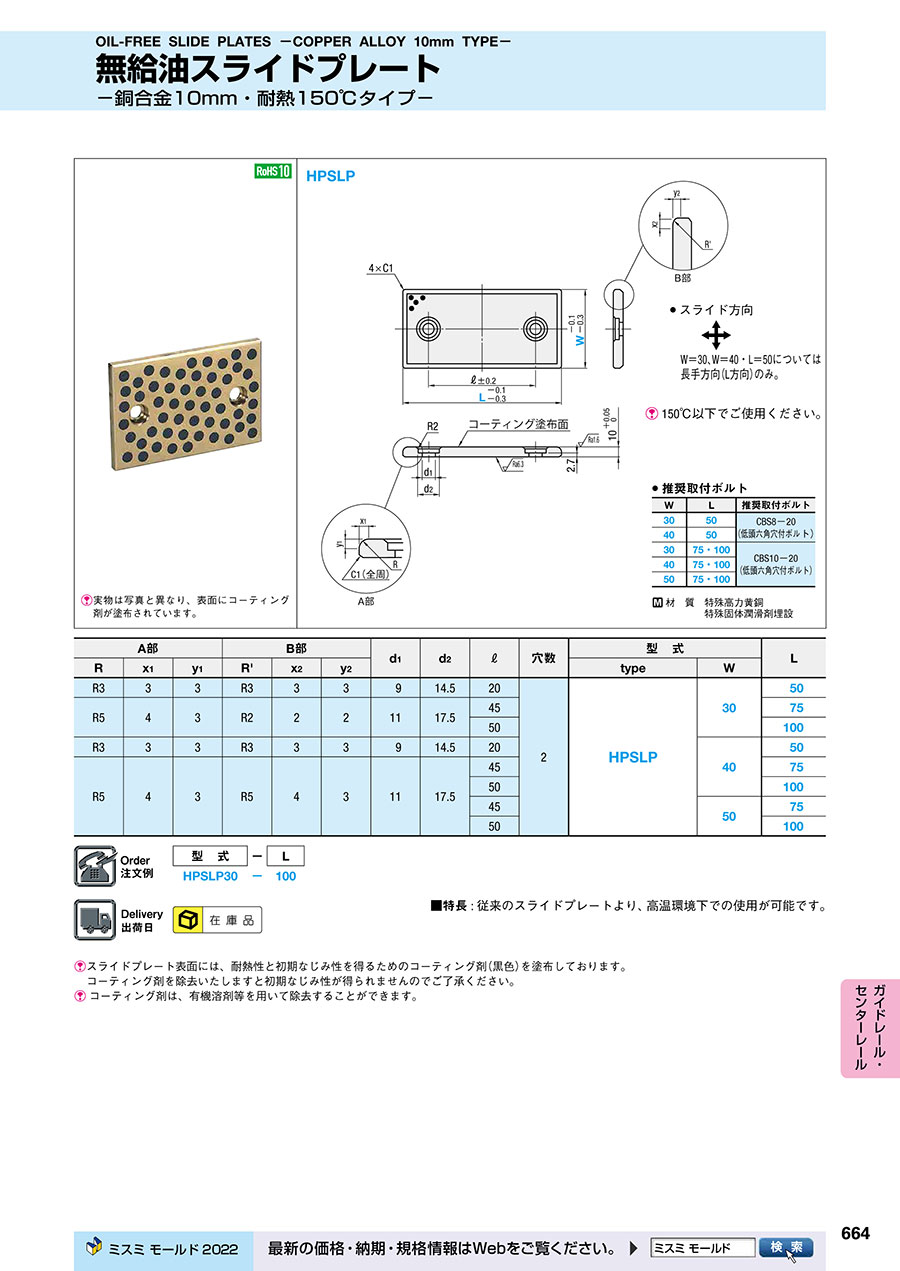

カタログ
無給油スライドプレート -銅合金10mm･ボルト穴2ヶ所（耐熱150℃）タイプ-のレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
QW寸のサイズによってスライド方向が変わるのはなぜ ですか？(W=30、W=40・L=50については長手方向のみ。その他のサイズは長手短手どちらでも可能)
A
W寸が小さい場合、潤滑剤の列数も少なくなります。潤滑剤が少なくなれば、スライドコアとの設置面積が減り摺動性が低下します。
上記内容をふまえ、W寸が小さいサイズにおいては、短手（Ｗ）方向の摺動はお勧めしていません。
上記内容をふまえ、W寸が小さいサイズにおいては、短手（Ｗ）方向の摺動はお勧めしていません。
