デートマークホルダー -小径タイプ用-
- 通常単価(税別)
- -
- 税込単価
- -
通常出荷日：3日目一部当日出荷可能
小径タイプ用のダイカスト向けデートマークホルダーとなります。
未確定：候補が3型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)

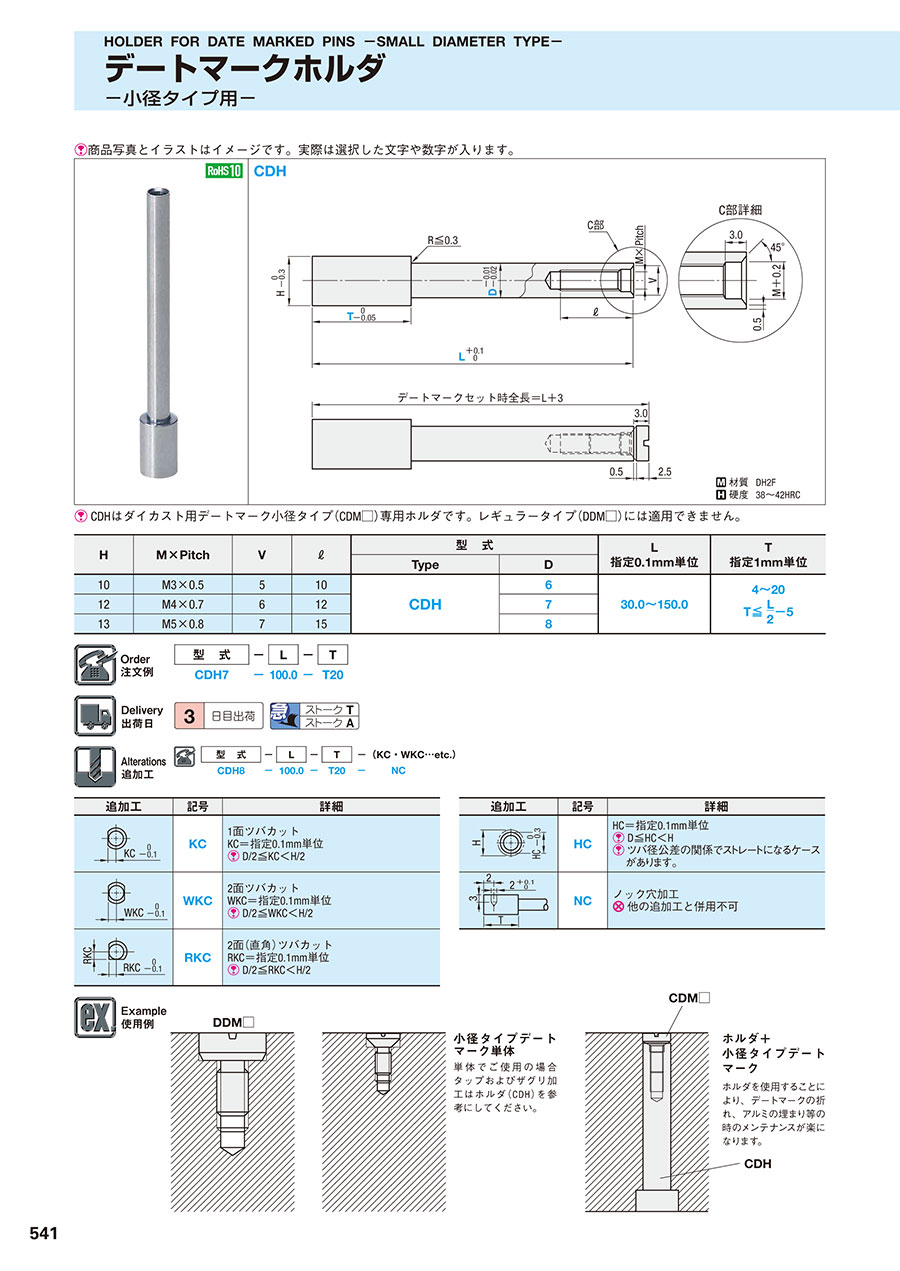

商品情報
外形図・製品仕様
材質 DH2F
硬度 38～42HRC
CDHはダイカスト用デートマーク小径タイプ（CDM□）専用ホルダです。レギュラータイプ（DDM□）には適用できません。
規格表
| H | M×Pitch | V | ℓ | 型 式 | L 指定0.1mm単位 | T 指定1mm単位 | |
|---|---|---|---|---|---|---|---|
| Type | D | ||||||
| 10 | M3×0.5 | 5 | 10 | CDH | 6 | 30.0～150.0 |
|
| 12 | M4×0.7 | 6 | 12 | 7 | |||
| 13 | M5×0.8 | 7 | 15 | 8 | |||
注文例
出荷日
追加工
関連情報
| 小径タイプデートマーク単体 単体でご使用の場合タップおよびザグリ加工はホルダ（CDH）を参考にしてください。 |
| ホルダ+小径タイプデートマーク ホルダを使用することにより、デートマークの折れ、アルミの埋まり等の時のメンテナンスが楽になります。 |
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
