ダイカスト用デートマーク -レギュラータイプ-

ダイカスト用デートマーク -レギュラータイプ-
通常単価(税別)
-
税込単価
-
通常出荷日：3日目～5日目

レギュラータイプのダイカスト用デートマークです。文字抜き勾配は10°です。

  • 本商品ページ上では型番確定できません。必ずWOS「型番見積/注文」にて指定文字を入力の上、ご注文ください。
    また刻印文字として＊は指定できません。＊を残したまま型番確定しないようご注意ください。

よく一緒に見られています

ダイカスト用デートマーク -小径タイプ-

ミスミ

ダイカスト用デートマーク -小径タイプ-
通常価格(税別)： 610円 (税込価格：671円)

通常出荷日：3 日目

よく一緒に見られています

ダイカスト用デートマーク -ポンチタイプ/焼入れタイプ-

ミスミ

ダイカスト用デートマーク -ポンチタイプ/焼入れタイプ-
通常価格(税別)： 1,050円 (税込価格：1,155円)

通常出荷日：3 日目

未確定：候補が21型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

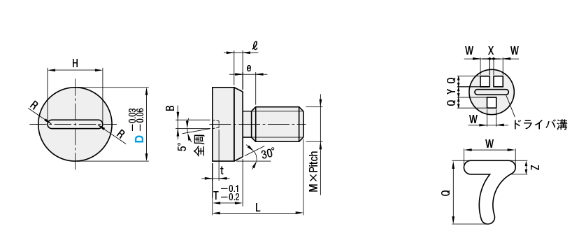

外形図・製品仕様

■レギュラータイプDDM□（SKD61）SN－DDM□（文字連番指定タイプ）文字サイズ ダイカスト用デートマーク -レギュラータイプ-

[ M ]材質   SKD61
[ H ]硬度   43～47HRC

型    式文字サイズ
TypeDWQXYZ深さ
DDM□81.62.00.52.00.450.3
122.53.01.03.00.70.5

※文字の抜き勾配10°

規格表

■レギュラータイプ

M×PitchLTℓeHBt型    式
TypeD
M4×0.7124.21.01.561.01.0DDM□8
M6×1.0155.21.2291.21.212
表示マーク文字無し年月・日付フリー指定タイプ
刻印位置-上段上段下段上段下段上下段
型    式レギュラータイプDDMXDDMYDDMMDDMDDDMPDDMNDDMB
ドライバー溝は、レギュラータイプは止まり溝、小径タイプは通し溝になっています。

ダイカスト用デートマーク -レギュラータイプ-

ダイカスト用デートマーク -レギュラータイプ-

ダイカスト用デートマーク -レギュラータイプ-

ダイカスト用デートマーク -レギュラータイプ-

ダイカスト用デートマーク -レギュラータイプ-

ダイカスト用デートマーク -レギュラータイプ-

ダイカスト用デートマーク -レギュラータイプ-

型    式刻印
位置		刻印文字
Type
レギュラータイプ
DDMX-文字無し
DDMY上段
25 2025年用 26 2026年用 27 2027年用
  （2025年9月
 より指定可）		 （2026年9月
 より指定可）
DDMM上段 1     2     3      4     5     6
7     8     9    10    11   12

DDMD下段   1  2  3  4  5  6  7
   8  91011121314
 15161718192021
 22232425262728
 293031
DDMP上段 1234567
 890
DDMN下段 ABCDEFG
 HIJKLMN
 OPQRSTU
DDMB上下段 VWXYZ
（各段2文字まで指定可）

注文例

型 式－上段文字－下段文字
DDMB12－22－2A

出荷日

 3 日目出荷
急ストークA

規格表

■文字連番指定タイプ

型    式刻印文字
TypeD
SN-DDM□
（レギュラータイプ）		8    1    2   3   4    5   6   7   8
  9    0   A   B   C   D   E   F
 G    H    I   J   K   L   M   N
 O    P   Q   R   S   T   U   V
 W    X   Y   Z
12
表示マーク文字連番指定タイプ
刻印位置上段下段上下段
型式レギュラー
タイプ		SN-DDMPSN-DDMNSN-DDMB
ドライバー溝は、レギュラータイプは止まり溝、小径タイプは通し溝になっています。

ダイカスト用デートマーク -レギュラータイプ-

ダイカスト用デートマーク -レギュラータイプ-

ダイカスト用デートマーク -レギュラータイプ-

■文字連番指定タイプご注文時の注意点

   [ ! ]同サイズのデートマークを2個以上まとめて製作する場合に、刻印を連番で製作します。
 [ ! ]一桁の文字を連番にし、一桁目「9」「Z」の次は二桁を繰り上げ、「0」「A」から連番します。
 [ ! ]数字、アルファベット以外指定できません。
 [ ! ]SN-DDMBとSN-CDMBは下段の文字のみ連番になります。

           （例）• SN-DDMP4-01を5個ご注文の場合

ダイカスト用デートマーク -レギュラータイプ-

    • SN-CDMN6-1Xを6個ご注文の場合

ダイカスト用デートマーク -レギュラータイプ-

   • SN-DDMN4-99を4個ご注文の場合

ダイカスト用デートマーク -レギュラータイプ-

 • SN-CDMN6-Yを5個ご注文の場合

ダイカスト用デートマーク -レギュラータイプ-

   • SN-CDMB8-18-01を4個ご注文の場合

ダイカスト用デートマーク -レギュラータイプ-



注文例

型 式－上段文字－下段文字
SN－DDMP8－19
SN－DDMB8－16－AB

出荷日

 3 日目出荷
急ストークA

型番リスト

表示件数
  • 1
    • 型番
    DDMB8-*-*
    DDMB12-*-*
    DDMD8-[1-31/1]
    DDMD12-[1-31/1]
    DDMM8-[1-12/1]
    DDMM12-[1-12/1]
    DDMN8-*
    DDMN12-*
    DDMP8-*
    DDMP12-*
    DDMX8
    DDMX12
    DDMY8-**
    DDMY12-**
    SN-DDMB8-*-*
    SN-DDMB12-*-*
    SN-DDMN8-*
    SN-DDMN12-*
    SN-DDMP8-*
    SN-DDMP12-*
    SN-DDMY8-*

    刻印文字

    D（軸径）

    (mm)

    刻印数字

    		RoHS?最小発注数量
    フリー指定(上下段)
    8
    -
    10
    1個
    フリー指定(上下段)
    12
    -
    10
    1個
    月・日付(下段)
    8
    1 ～ 31
    10
    1個
    月・日付(下段)
    12
    1 ～ 31
    10
    1個
    月・日付(上段)
    8
    1 ～ 12
    10
    1個
    月・日付(上段)
    12
    1 ～ 12
    10
    1個
    フリー指定(下段)
    8
    -
    10
    1個
    フリー指定(下段)
    12
    -
    10
    1個
    フリー指定(上段)
    8
    -
    10
    1個
    フリー指定(上段)
    12
    -
    10
    1個
    文字無し
    8
    -
    10
    1個
    文字無し
    12
    -
    10
    1個
    年
    8
    -
    10
    1個
    年
    12
    -
    10
    1個
    文字連番指定(上下段)
    8
    -
    10
    1個
    文字連番指定(上下段)
    12
    -
    10
    1個
    文字連番指定(下段)
    8
    -
    10
    1個
    文字連番指定(下段)
    12
    -
    10
    1個
    文字連番指定(上段)
    8
    -
    10
    1個
    文字連番指定(上段)
    12
    -
    10
    1個
    年
    8
    -
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    940円
    ( 1,034円 )
    3日目
    940円
    ( 1,034円 )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    5日目
  • 1

    • 詳細情報

    基本情報

    レギュラータイプのダイカスト用デートマークです。文字抜き勾配は10°です。

    ご注意

    • 本商品ページ上では型番確定できません。必ずWOS「型番見積/注文」にて指定文字を入力の上、ご注文ください。
      また刻印文字として＊は指定できません。＊を残したまま型番確定しないようご注意ください。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
