ダイカスト用ストレートエジェクタスリーブ -ダイス鋼SKD61+窒化処理-
未確定：候補が4型番あります。
商品情報

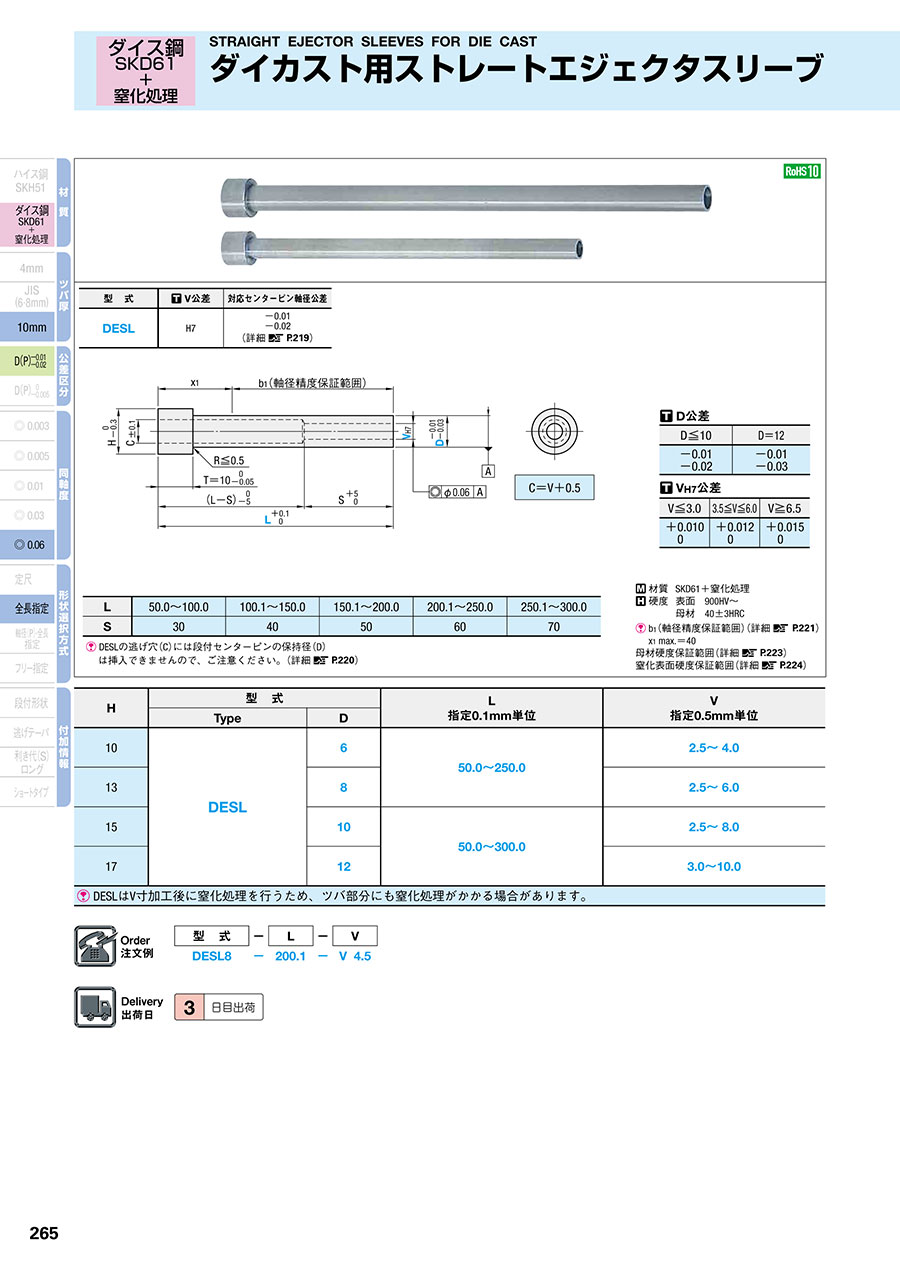

外形図・製品仕様
| L | 50.0～100.0 | 100.1～150.0 | 150.1～200.0 | 200.1～250.0 | 250.1～300.0 |
|---|---|---|---|---|---|
| S | 30 | 40 | 50 | 60 | 70 |
DESLの逃げ穴（C）には段付センターピンの保持径（D）は挿入できませんので、ご注意ください。（詳細 P.220）
| 型 式 | V公差 | 対応センターピン軸径公差 |
|---|---|---|
| DESL | H7 | -0.01 -0.02 （詳細 P.219） |
| 材質 | SKD61+窒化処理 |
| 硬度 | 表面 900HV～ |
| 母材 40±3HRC |
b1 （軸径精度保証範囲）（詳細 P.221）
x1 max.＝40
母材硬度保証範囲（詳細 P.223）
窒化表面硬度保証範囲（詳細 P.224）
D公差
| D≦10 | D＝12 |
|---|---|
| -0.01 -0.02 | -0.01 -0.03 |
VH7公差
| V≦3.0 | 3.5≦V≦6.0 | V≧6.5 |
|---|---|---|
| +0.010 0 | +0.012 0 | +0.015 0 |
規格表
| H | 型 式 | L 指定0.1mm単位 | V 指定0.5mm単位 | |
|---|---|---|---|---|
| Type | D | |||
| 10 | DESL | 6 | 50.0～250.0 | 2.5～ 4.0 |
| 13 | 8 | 2.5～ 6.0 | ||
| 15 | 10 | 50.0～300.0 | 2.5～ 8.0 | |
| 17 | 12 | 3.0～10.0 | ||
| DESLはV寸加工後に窒化処理を行うため、ツバ部分にも窒化処理がかかる場合があります。 | ||||
注文例
出荷日
追加工
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
カタログ
ダイカスト用ストレートエジェクタスリーブ -ダイス鋼SKD61+窒化処理-のレビュー
ダイカスト用押出ピンに使用しています
2
2.02019/12/17
使用上、特に問題ないですが、価格が高めなので、ここぞという時にしか利用しない様にしています。
0人が参考にしています。
