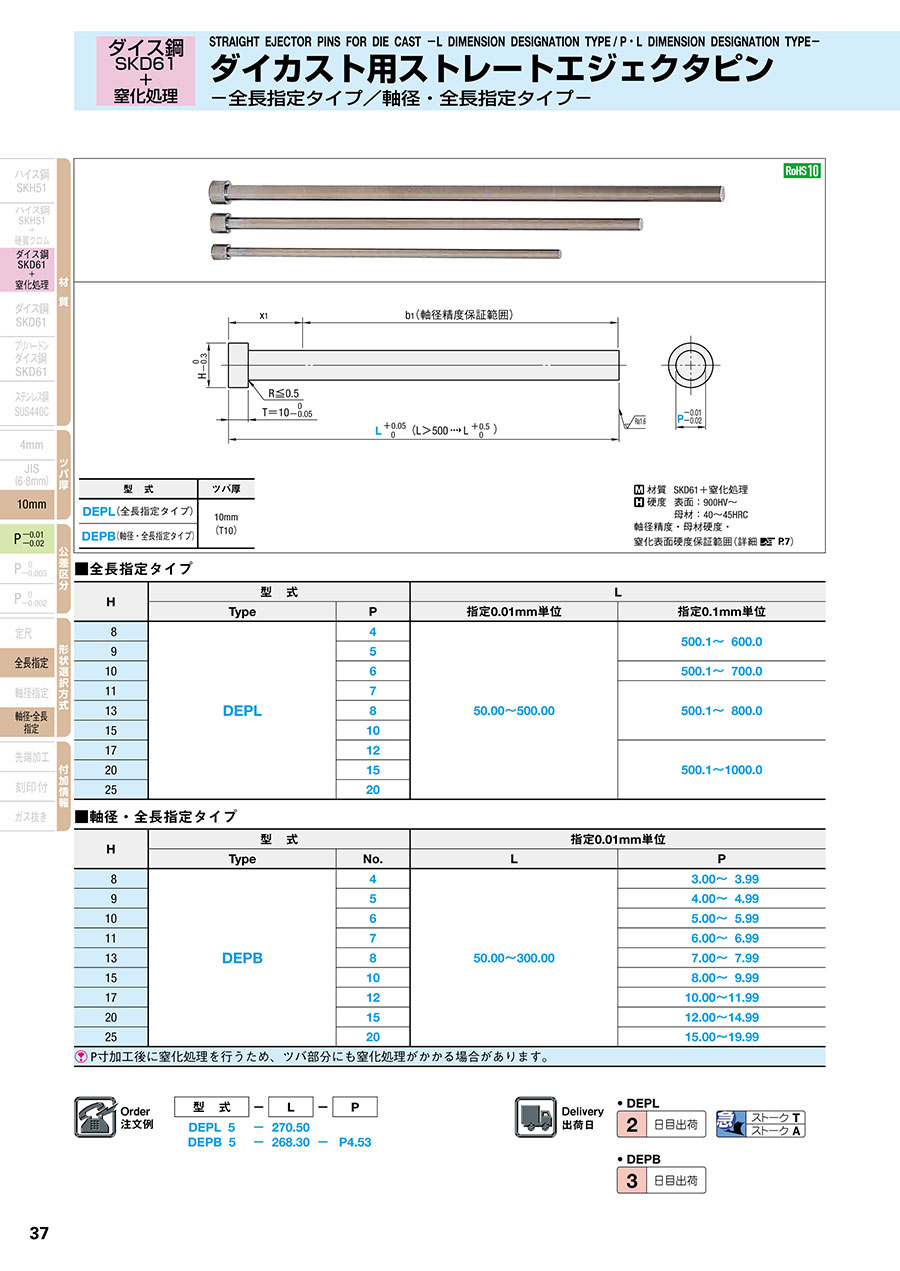

ダイカスト用ストレートエジェクタピン -ダイス鋼SKD61+窒化処理/全長指定・軸径全長指定-
- 通常単価(税別)
- -
- 税込単価
- -
ダイス鋼SKD61＋窒化処理・軸径/全長指定タイプのダイカスト用ストレートエジ...
詳細情報を確認する未確定：候補が27型番あります。
商品情報
外形図・製品仕様
| 型 式 | ツバ厚 |
|---|---|
| DEPL（全長指定タイプ） | 10mm （T10） |
| DEPB（軸径・全長指定タイプ） |
| 材質 | SKD61+窒化処理 |
| 硬度 | 表面：900HV～ |
| 母材：40～45HRC |
軸径精度・母材硬度・窒化表面硬度保証範囲（詳細 P.7）
規格表
■全長指定タイプ
| H | 型 式 | L | ||
|---|---|---|---|---|
| Type | P | 指定0.01mm単位 | 指定0.1mm単位 | |
| 8 | DEPL | 4 | 50.00～500.00 | 500.1～ 600.0 |
| 9 | 5 | |||
| 10 | 6 | 500.1～ 700.0 | ||
| 11 | 7 | 500.1～ 800.0 | ||
| 13 | 8 | |||
| 15 | 10 | |||
| 17 | 12 | 500.1～1000.0 | ||
| 20 | 15 | |||
| 25 | 20 | |||
■軸径・全長指定タイプ
| H | 型 式 | 指定0.01mm単位 | ||
|---|---|---|---|---|
| Type | No. | L | P | |
| 8 | DEPB | 4 | 50.00～300.00 | 3.00～ 3.99 |
| 9 | 5 | 4.00～ 4.99 | ||
| 10 | 6 | 5.00～ 5.99 | ||
| 11 | 7 | 6.00～ 6.99 | ||
| 13 | 8 | 7.00～ 7.99 | ||
| 15 | 10 | 8.00～ 9.99 | ||
| 17 | 12 | 10.00～11.99 | ||
| 20 | 15 | 12.00～14.99 | ||
| 25 | 20 | 15.00～19.99 | ||
| P寸加工後に窒化処理を行うため、ツバ部分にも窒化処理がかかる場合があります。 | ||||
