冷却ユニット用パイプ/アウターパイプ・インナーパイプ
- 通常単価(税別)
- -
- 税込単価
- -
通常出荷日：3日目一部当日出荷可能
アウターパイプ、インナーパイプの選択が可能な冷却ユニット用パイプです。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)

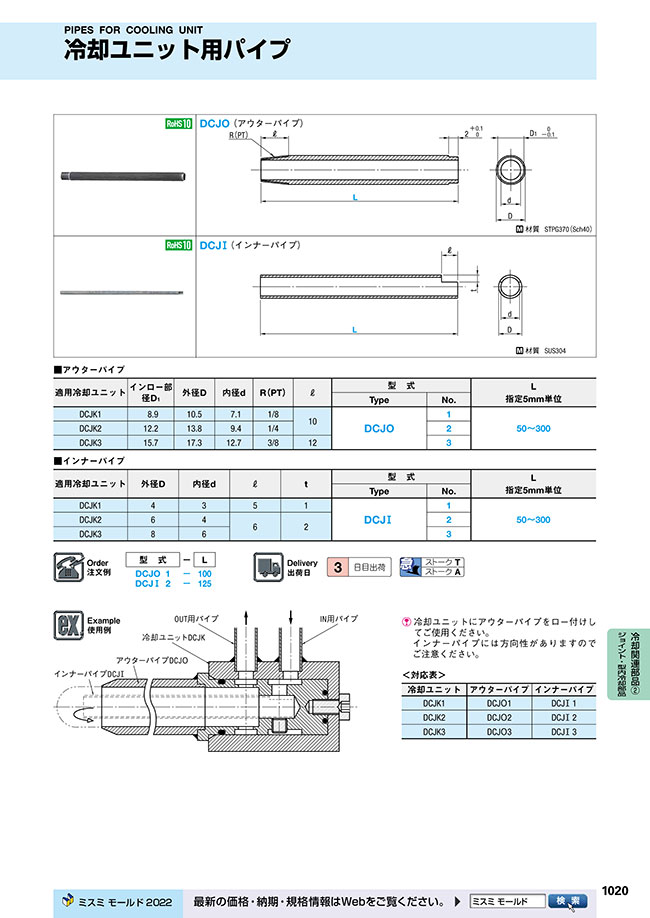

外形図・製品仕様
材質STPG370 （Sch40）
材質SUS304
規格表
■アウターパイプ
| 適用冷却ユニット | インロー部 径D1 | 外径D | 内径d | R（PT） | ℓ | 型 式 | L 指定5mm単位 | |
|---|---|---|---|---|---|---|---|---|
| Type | No. | |||||||
| DCJK1 | 8.9 | 10.5 | 7.1 | 1/8 | 10 | DCJO | 1 | 50～300 |
| DCJK2 | 12.2 | 13.8 | 9.4 | 1/4 | 2 | |||
| DCJK3 | 15.7 | 17.3 | 12.7 | 3/8 | 12 | 3 | ||
■インナーパイプ
| 適用冷却ユニット | 外径D | 内径d | ℓ | t | 型 式 | L 指定5mm単位 | |
|---|---|---|---|---|---|---|---|
| Type | No. | ||||||
| DCJK1 | 4 | 3 | 5 | 1 | DCJI | 1 | 50～300 |
| DCJK2 | 6 | 4 | 6 | 2 | 2 | ||
| DCJK3 | 8 | 6 | 3 | ||||
注文例
出荷日
関連情報
冷却ユニットにアウターパイプをロー付けしてご使用ください。インナーパイプには方向性がありますのでご注意ください。
＜対応表＞
| 冷却ユニット | アウターパイプ | インナーパイプ |
|---|---|---|
| DCJK1 | DCJO1 | DCJI 1 |
| DCJK2 | DCJO2 | DCJI 2 |
| DCJK3 | DCJO3 | DCJI 3 |
絞り込み条件：3 項目の仕様が未選択です
種類
- アウターパイプ
- インナーパイプ
適用冷却ユニット
- DCJK 1
- DCJK 2
- DCJK 3
L(全長)(mm)
[50-300/5mm単位]タイプ
- DCJI
- DCJO
CAD
- 2D
- 3D
出荷日
- すべて
- 当日出荷可能
- 3日以内
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
詳細情報
基本情報
アウターパイプ、インナーパイプの選択が可能な冷却ユニット用パイプです。
冷却ユニット用パイプ/アウターパイプ・インナーパイプのレビュー
冷却ユニットにセットで使用
2
2.02019/10/30
インナーパイプはイモネジで止めた際に、パイプが片側に寄ってしまうので改良を期待します。
アウターパイプは長さ制限があり、...もっと読む
0人が参考にしています。
