冷却ユニット
ミスミ

冷却ユニット

通常単価(税別)
1,080円～1,310円
税込単価
1,188円～1,441円
通常出荷日：3日目一部当日出荷可能

インサイド・コア、カバー・ケース、Oリング、六角穴付ボルト、セットビスで構成される冷却ユニットです。

よく一緒に見られています

冷却ユニット用パイプ/アウターパイプ・インナーパイプ

ミスミ

冷却ユニット用パイプ/アウターパイプ・インナーパイプ

通常出荷日：3 日目

    無料3D-CADライブラリー申し込み受付中
    未確定 3 件の候補があります。 型番リスト から選択するか、仕様を選択し型番を確定してください。
    • 単価(税別)
      -円
    • 合計(税別)
      -円
      (税込価格：-円)
    • 出荷日
      -
      (参考出荷日：-円)
    数量：

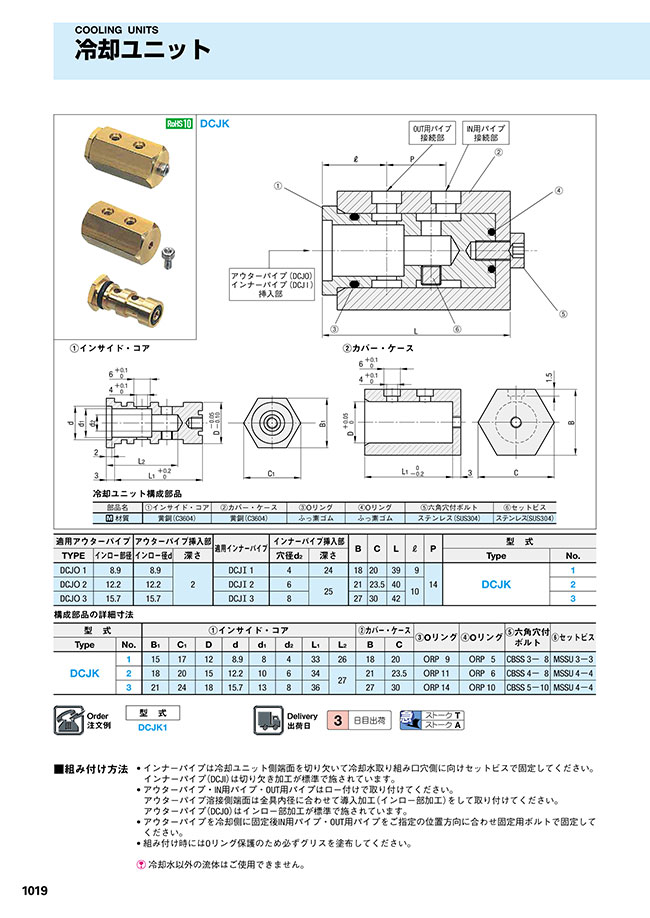

    外形図・製品仕様

    冷却ユニット

    冷却ユニット構成部品

    部品名①インサイド・コア②カバー・ケース③Oリング④Oリング⑤六角穴付ボルト⑥セットビス
    材質黄銅（C3604）黄銅（C3604）ふっ素ゴムふっ素ゴムステンレス（SUS304）ステンレス（SUS304）
    適用アウターパイプアウターパイプ挿入部適用インナーパイプインナーパイプ挿入部BCLℓP型    式
    TYPEインロー部径インロー径d深さ穴径d2深さTypeNo.
    DCJO 1  8.9  8.92DCJI 1424182039  914DCJK1
    DCJO 212.212.2DCJI 26252123.540102
    DCJO 315.715.7DCJI 382730423

    規格表

    構成部品の詳細寸法

    型    式①インサイド・コア②カバー・ケース③Oリング④Oリング⑤六角穴付ボルト⑥セットビス
    TypeNo.B1C1Ddd1d2L1L2BC
    DCJK1151712  8.98433261820ORP   9ORP   5CBSS 3-  8MSSU 3-3
    218201512.210634272123.5ORP 11ORP   6CBSS 4-  8MSSU 4-4
    321241815.7138362730ORP 14ORP 10CBSS 5-10MSSU 4-4

    注文例

    冷却ユニット

    出荷日

    冷却ユニット

    関連情報

    ■組み付け方法   • インナーパイプは冷却ユニット側端面を切り欠いて冷却水取り組み口穴側に向けセットビスで固定してください。
     インナーパイプ（DCJI）は切り欠き加工が標準で施されています。
     • アウターパイプ・IN用パイプ・OUT用パイプはロー付けで取り付けてください。
     アウターパイプ溶接側端面は金具内径に合わせて導入加工（インロー部加工）をして取り付けてください。
     アウターパイプ（DCJO）はインロー部加工が標準で施されています。
     • アウターパイプを冷却側に固定後IN用パイプ・OUT用パイプをご指定の位置方向に合わせ固定用ボルトで固定してください。
     • 組み付け時にはOリング保護のため必ずグリスを塗布してください。

     冷却水以外の流体はご使用できません。
