当板プレート
未確定：候補が5型番あります。
商品情報
外形図・製品仕様
規格表
| C | D | E | 型 式 | A | B | T | |
|---|---|---|---|---|---|---|---|
| Type | H | ||||||
| - | 50 | - | STPX | 2 | 80 | 60 | 13 15 |
| - | 120 | - | 3 | 150 | 60 | ||
| 170 | 200 | ||||||
| 220 | 250 | ||||||
| 270 | 300 | ||||||
| 370 | 400 | ||||||
| 50 | 70 | - | 4 | 100 | 80 | ||
| 120 | 150 | ||||||
| 170 | 200 | ||||||
| 220 | 250 | ||||||
| C | D | E | 型 式 | A | B | T | |
|---|---|---|---|---|---|---|---|
| Type | H | ||||||
| 70 | 70 | - | STPX | 4 | 100 | 100 | 13 15 |
| 120 | 150 | ||||||
| 170 | 200 | ||||||
| 220 | 250 | ||||||
| 50 | 120 | - | 6 | 150 | 80 | ||
| 170 | 200 | ||||||
| 220 | 250 | ||||||
| 70 | 270 | 300 | 100 | ||||
| 370 | 400 | ||||||
| 50 | 470 | 160 | 8 | 500 | 80 | ||
| 70 | 100 | ||||||
注文例
出荷日
関連情報
| 精度基準 | 基準 | |
|---|---|---|
| 板厚平行度 | 100mmに対し | 0.012以下 |
| 平面度 | 0.05以下 | |
| 基準面直角度 | 0.015以下 | |
| 全周面取り（C） | - | 0.5～1 |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |

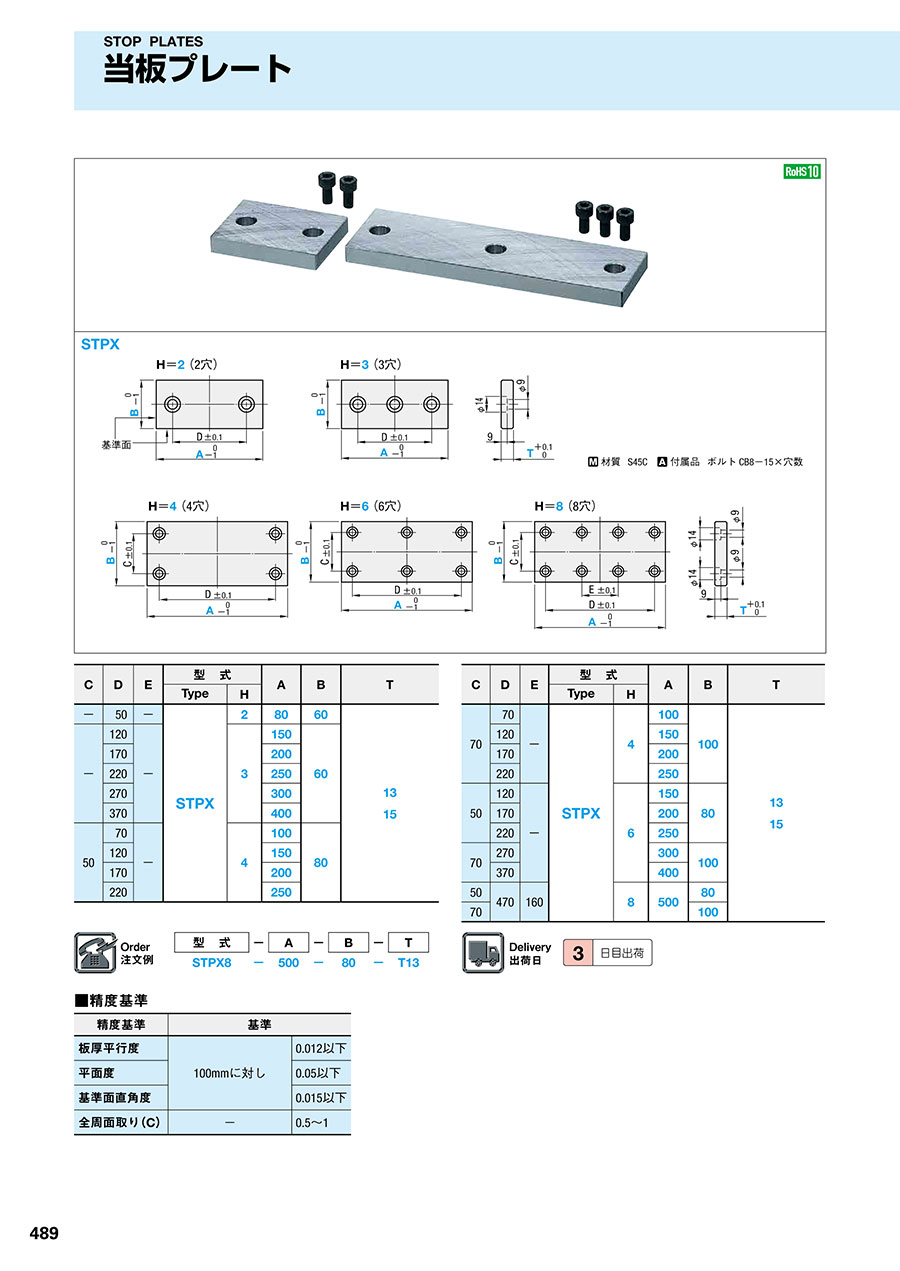

カタログ
当板プレートのレビュー
プレ－ト
4
4.02022/06/11
材料のプレ－トを
購入して加工していくだけで
金額いくので
購入したほうがいいですね
0人が参考にしています。
調整
4
4.02022/06/11
スライド
ダキトメ部分の
調整板に兼用でき、
非常に便利です。
0人が参考にしています。
プレ－ト
4
4.02022/06/11
スライド
後ろの調整板に
使用しました。
問題なく使えました。
0人が参考にしています。
設計した製品に使用
4
4.02021/11/10
自社で設計した製品（金型）に使用しています。ミスミでは、穴加工してもらえるので自社で改めて行う必要がなく、助かっています...もっと読む
0人が参考にしています。
