プレス金型部品技術窓口
スプリングガイドピン
- 通常単価(税別)
- -
- 税込単価
- -
スプリングガイドピンです。スプリング内径に対してガイド径を2mm細く設定し、摩...
詳細情報を確認するご注意
- PDFは最新の情報ではありませんので、WEBページの内容をご確認ください。
型番

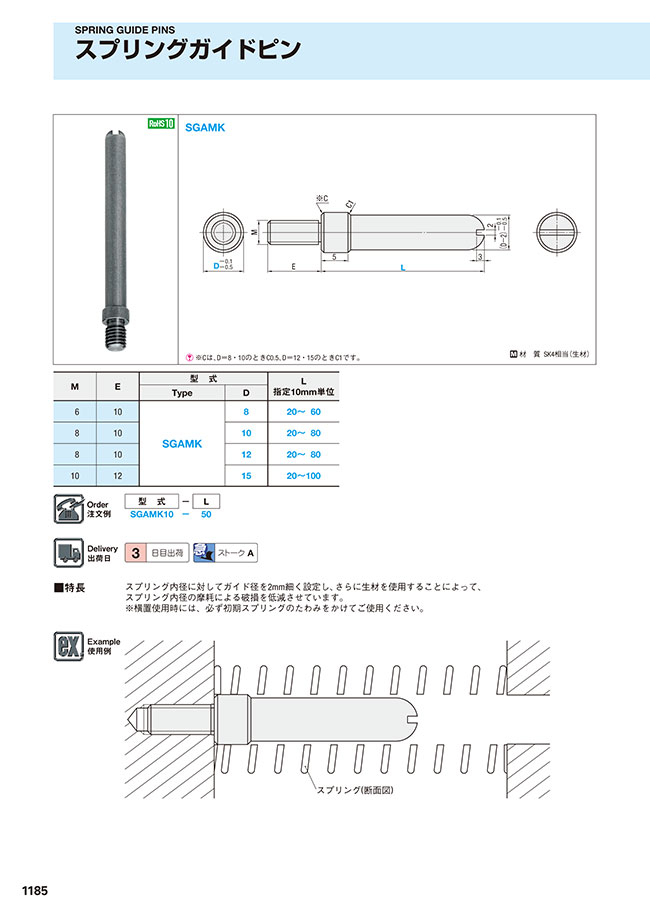

外形図・製品仕様
[ ! ]※Cは、D＝8・10のときC0.5、D＝12・15のときC1です。
[ M ]材質 SK4相当（生材）
規格表
| M | E | 型 式 | L 指定10mm単位 | |
|---|---|---|---|---|
| Type | D | |||
| 6 | 10 | SGAMK | 8 | 20～ 60 |
| 8 | 10 | 10 | 20～ 80 | |
| 8 | 10 | 12 | 20～ 80 | |
| 10 | 12 | 15 | 20～100 | |
注文例
出荷日
関連情報
| ■特長 | スプリング内径に対してガイド径を2mm細く設定し、さらに生材を使用することによって、スプリング内径の摩耗による破損を低減させています。 |
| ※横置使用時には、必ず初期スプリングのたわみをかけてご使用ください。 |
絞り込み条件：2 項目の仕様が未選択です
D(ガイド径)(mm)
- 8
- 10
- 12
- 15
L(ガイド部長さ)(mm)
[20-100/10mm単位]タイプ
- SGAMK
CAD
- 2D
- 3D
出荷日
- すべて
- 3日以内
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
詳細情報
基本情報
スプリングガイドピンです。スプリング内径に対してガイド径を2mm細く設定し、摩耗による損傷を低減しています。
ご注意
- PDFは最新の情報ではありませんので、WEBページの内容をご確認ください。
スプリングガイドピンのレビュー
機械組み付け
5
5.02023/06/15
納期も早く満足です。いろんなサイズのラインナップされていてよいです
0人が参考にしています。
支柱
4
4.02022/06/11
スプリングが非常に長く
ストロ－クがかなり大きい場合
こちら必要になります
0人が参考にしています。
へたり
4
4.02022/06/11
こちらの商品がないと
バネのへたりがかなり速いです
金型が破損しやすくなります
0人が参考にしています。
製作
4
4.02022/06/11
社内で製作するとなると
コスト面でもかかるので
非常に助かります。
0人が参考にしています。
支柱
4
4.02022/06/11
バネの支柱の役割を
するので非常にバネのはり
が安定します。
0人が参考にしています。
