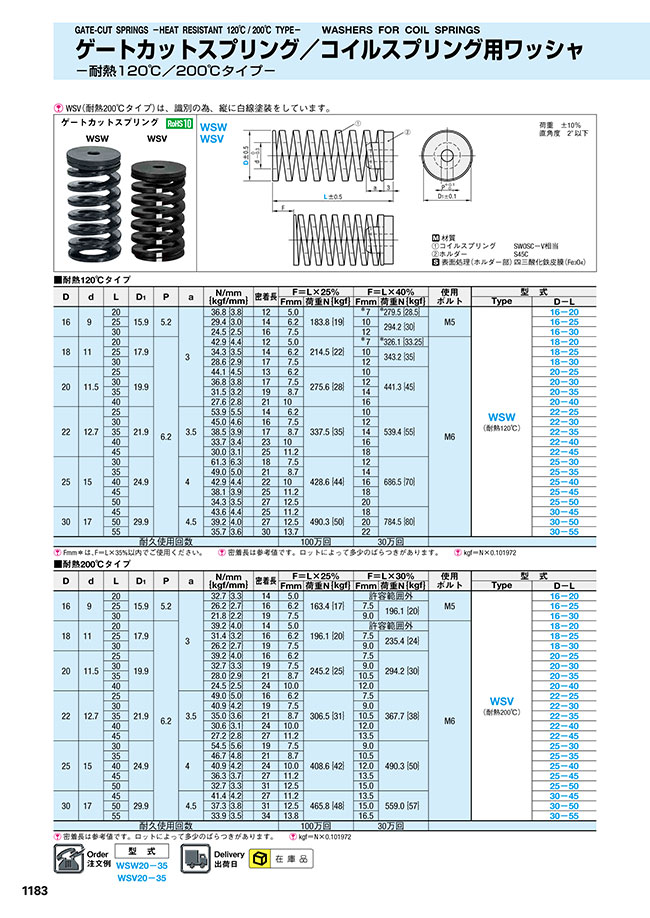

カタログ |P.1183

ミスミ

ゲートカットスプリング-耐熱120℃/耐熱200℃-

通常単価(税別): 392円～709円

税込単価: 431円～780円

通常出荷日：在庫品1日目当日出荷可能

耐熱120℃/耐熱200℃のゲートカットスプリングです。ボルトでスプリングを止めることができ、取り付け...

詳細を確認

4.14.1

線種
異形線

無料3D-CADライブラリー申し込み受付中

未確定 46 件の候補があります。型番リストから選択するか、仕様を選択し型番を確定してください。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

外形図・製品仕様

荷重 ±10%
直角度 2°以下

材質
①コイルスプリング     SWOSC-V相当
②ホルダー     S45C
表面処理（ホルダー部）     四三酸化鉄皮膜（Fe₃O₄）

規格表

■耐熱120℃タイプ

D	d	L	D₁	P	a	N/mm ｛kgf/mm｝	密着長	F＝L×25%		F＝L×40%		使用ボルト	型式
D	d	L	D₁	P	a	N/mm ｛kgf/mm｝	密着長	Fmm	荷重N｛kgf｝	Fmm	荷重N｛kgf｝	使用ボルト	Type	D-L
16	9	20	15.9	5.2	3	36.8｛3.8｝	12	5.0	183.8｛19｝	※7	※279.5｛28.5｝	M5	WSW （耐熱120℃）	16-20
		25				29.4｛3.0｝	14	6.2		10	294.2｛30｝			16-25
		30				24.5｛2.5｝	16	7.5		12	294.2｛30｝			16-30
18	11	20	17.9	6.2		42.9｛4.4｝	12	5.0	214.5｛22｝	※7	※326.1｛33.25｝	M6		18-20
		25				34.3｛3.5｝	14	6.2		10	343.2｛35｝			18-25
		30				28.6｛2.9｝	17	7.5		12	343.2｛35｝			18-30
20	11.5	25	19.9			44.1｛4.5｝	13	6.2	275.6｛28｝	10	441.3｛45｝			20-25
		30				36.8｛3.8｝	17	7.5		12				20-30
		35				31.5｛3.2｝	19	8.7		14				20-35
		40				27.6｛2.8｝	21	10		16				20-40
22	12.7	25	21.9		3.5	53.9｛5.5｝	14	6.2	337.5｛35｝	10	539.4｛55｝			22-25
		30				45.0｛4.6｝	16	7.5		12				22-30
		35				38.5｛3.9｝	17	8.7		14				22-35
		40				33.7｛3.4｝	23	10		16				22-40
		45				30.0｛3.1｝	25	11.2		18				22-45
25	15	30	24.9		4	61.3｛6.3｝	18	7.5	428.6｛44｝	12	686.5｛70｝			25-30
		35				49.0｛5.0｝	21	8.7		14				25-35
		40				42.9｛4.4｝	22	10		16				25-40
		45				38.1｛3.9｝	25	11.2		18				25-45
		50				34.3｛3.5｝	27	12.5		20				25-50
30	17	45	29.9		4.5	43.6｛4.4｝	25	11.2	490.3｛50｝	18	784.5｛80｝			30-45
		50				39.2｛4.0｝	27	12.5		20				30-50
		55				35.7｛3.6｝	30	13.7		22				30-55
耐久使用回数								100万回		30万回

Fmm※は、F＝L×35%以内でご使用ください。密着長は参考値です。ロットによって多少のばらつきがあります。 kgf＝N×0.101972

■耐熱200℃タイプ

D	d	L	D₁	P	a	N/mm ｛kgf/mm｝	密着長	F＝L×25%		F＝L×30%		使用ボルト	型式
D	d	L	D₁	P	a	N/mm ｛kgf/mm｝	密着長	Fmm	荷重N｛kgf｝	Fmm	荷重N｛kgf｝	使用ボルト	Type	D-L
16	9	20	15.9	5.2	3	32.7｛3.3｝	14	5.0	163.4｛17｝	許容範囲外		M5	WSV （耐熱200℃）	16-20
		25				26.2｛2.7｝	16	6.2		7.5	196.1｛20｝			16-25
		30				21.8｛2.2｝	19	7.5		9.0	196.1｛20｝			16-30
18	11	20	17.9	6.2		39.2｛4.0｝	14	5.0	196.1｛20｝	許容範囲外		M6		18-20
		25				31.4｛3.2｝	16	6.2		7.5	235.4｛24｝			18-25
		30				26.2｛2.7｝	19	7.5		9.0	235.4｛24｝			18-30
20	11.5	25	19.9			39.2｛4.0｝	16	6.2	245.2｛25｝	7.5	294.2｛30｝			20-25
		30				32.7｛3.3｝	19	7.5		9.0				20-30
		35				28.0｛2.9｝	21	8.7		10.5				20-35
		40				24.5｛2.5｝	24	10.0		12.0				20-40
22	12.7	25	21.9		3.5	49.0｛5.0｝	16	6.2	306.5｛31｝	7.5	367.7｛38｝			22-25
		30				40.9｛4.2｝	19	7.5		9.0				22-30
		35				35.0｛3.6｝	21	8.7		10.5				22-35
		40				30.6｛3.1｝	24	10.0		12.0				22-40
		45				27.2｛2.8｝	27	11.2		13.5				22-45
25	15	30	24.9		4	54.5｛5.6｝	19	7.5	408.6｛42｝	9.0	490.3｛50｝			25-30
		35				46.7｛4.8｝	21	8.7		10.5				25-35
		40				40.9｛4.2｝	24	10.0		12.0				25-40
		45				36.3｛3.7｝	27	11.2		13.5				25-45
		50				32.7｛3.3｝	31	12.5		15.0				25-50
30	17	45	29.9		4.5	41.4｛4.2｝	27	11.2	465.8｛48｝	13.5	559.0｛57｝			30-45
		50				37.3｛3.8｝	31	12.5		15.0				30-50
		55				33.9｛3.5｝	34	13.8		16.5				30-55
耐久使用回数								100万回		30万回

密着長は参考値です。ロットによって多少のばらつきがあります。 kgf＝N×0.101972

注文例

出荷日

絞り込み条件：7 項目の仕様が未選択です

耐熱温度
- 120℃
- 200℃
D（径）(mm)
- 16
- 18
- 20
- 22
- 25
- 30
L（全長）(mm)
- 20
- 25
- 30
- 35
- 40
- 45
- 50
- 55
d（異形線内径）
- 9
- 11
- 11.5
- 12.7
- 15
- 17
ばね定数(N/mm)
- 21.8
- 24.5
- 26.2
- 27.2
- 27.6
- 28.0
- 28.6
- 29.4
- 30.0
- 30.6
- 31.4
- 31.5
- 32.7
- 33.7
- 33.9
- 34.3
- 35.0
- 35.7
- 36.3
- 36.8
- 37.3
- 38.1
- 38.5
- 39.2
- 40.9
- 41.4
- 42.9
- 43.6
- 44.1
- 45.0
- 46.7
- 49.0
- 53.9
- 54.5
- 61.3
荷重(N)
- 163.4
- 196.1
- 235.4
- 279.5
- 294.2
- 326.1
- 343.2
- 367.7
- 441.3
- 490.3
- 539.4
- 559.0
- 686.5
- 784.5
許容タワミ量(mm)
- 5.0
- 7
- 7.5
- 9.0
- 10
- 10.5
- 12
- 13.5
- 14
- 15.0
- 16
- 16.5
- 18
- 20
- 22
タイプ
- WSV
- WSW
CAD
- 2D
- 3D
出荷日
すべて
当日出荷可能

型番リスト

表示件数

型番

耐熱温度

D（径）

(mm)

L（全長）

(mm)

d（異形線内径）

ばね定数

(N/mm)

荷重

(N)

許容タワミ量

(mm)

RoHS?

最小発注数量

200℃	16	20	9	32.7	163.4	5.0	10	1個
200℃	16	25	9	26.2	196.1	7.5	10	1個
200℃	16	30	9	21.8	196.1	9.0	10	1個
200℃	18	20	11	39.2	196.1	5.0	10	1個
200℃	18	25	11	31.4	235.4	7.5	10	1個
200℃	18	30	11	26.2	235.4	9.0	10	1個
200℃	20	25	11.5	39.2	294.2	7.5	10	1個
200℃	20	30	11.5	32.7	294.2	9.0	10	1個
200℃	20	35	11.5	28.0	294.2	10.5	10	1個
200℃	20	40	11.5	24.5	294.2	12	10	1個
200℃	22	25	12.7	49.0	367.7	7.5	10	1個
200℃	22	30	12.7	40.9	367.7	9.0	10	1個
200℃	22	35	12.7	35.0	367.7	10.5	10	1個
200℃	22	40	12.7	30.6	367.7	12	10	1個
200℃	22	45	12.7	27.2	367.7	13.5	10	1個
200℃	25	30	15	54.5	490.3	9.0	10	1個
200℃	25	35	15	46.7	490.3	10.5	10	1個
200℃	25	40	15	40.9	490.3	12	10	1個
200℃	25	45	15	36.3	490.3	13.5	10	1個
200℃	25	50	15	32.7	490.3	15.0	10	1個
200℃	30	45	17	41.4	559.0	13.5	10	1個
200℃	30	50	17	37.3	559.0	15.0	10	1個
200℃	30	55	17	33.9	559.0	16.5	10	1個
120℃	16	20	9	36.8	279.5	7	10	1個
120℃	16	25	9	29.4	294.2	10	10	1個
120℃	16	30	9	24.5	294.2	12	10	1個
120℃	18	20	11	42.9	326.1	7	10	1個
120℃	18	25	11	34.3	343.2	10	10	1個
120℃	18	30	11	28.6	343.2	12	10	1個
120℃	20	25	11.5	44.1	441.3	10	10	1個
120℃	20	30	11.5	36.8	441.3	12	10	1個
120℃	20	35	11.5	31.5	441.3	14	10	1個
120℃	20	40	11.5	27.6	441.3	16	10	1個
120℃	22	25	12.7	53.9	539.4	10	10	1個
120℃	22	30	12.7	45.0	539.4	12	10	1個
120℃	22	35	12.7	38.5	539.4	14	10	1個
120℃	22	40	12.7	33.7	539.4	16	10	1個
120℃	22	45	12.7	30.0	539.4	18	10	1個
120℃	25	30	15	61.3	686.5	12	10	1個
120℃	25	35	15	49.0	686.5	14	10	1個
120℃	25	40	15	42.9	686.5	16	10	1個
120℃	25	45	15	38.1	686.5	18	10	1個
120℃	25	50	15	34.3	686.5	20	10	1個
120℃	30	45	17	43.6	784.5	18	10	1個
120℃	30	50	17	39.2	784.5	20	10	1個
120℃	30	55	17	35.7	784.5	22	10	1個

通常単価(税別) (税込単価)	通常出荷日

436円 ( 480円 )	在庫品1日目当日出荷可能
436円 ( 480円 )	在庫品1日目当日出荷可能
458円 ( 504円 )	在庫品1日目当日出荷可能
469円 ( 516円 )	在庫品1日目当日出荷可能
469円 ( 516円 )	在庫品1日目当日出荷可能
491円 ( 540円 )	在庫品1日目当日出荷可能
523円 ( 575円 )	在庫品1日目当日出荷可能
523円 ( 575円 )	在庫品1日目当日出荷可能
545円 ( 600円 )	在庫品1日目当日出荷可能
567円 ( 624円 )	在庫品1日目当日出荷可能
589円 ( 648円 )	在庫品1日目当日出荷可能
589円 ( 648円 )	在庫品1日目当日出荷可能
589円 ( 648円 )	在庫品1日目当日出荷可能
589円 ( 648円 )	在庫品1日目当日出荷可能
589円 ( 648円 )	在庫品1日目当日出荷可能
621円 ( 683円 )	在庫品1日目当日出荷可能
621円 ( 683円 )	在庫品1日目当日出荷可能
621円 ( 683円 )	在庫品1日目当日出荷可能
621円 ( 683円 )	在庫品1日目当日出荷可能
632円 ( 695円 )	在庫品1日目当日出荷可能
654円 ( 719円 )	在庫品1日目当日出荷可能
676円 ( 744円 )	在庫品1日目当日出荷可能
709円 ( 780円 )	在庫品1日目当日出荷可能
392円 ( 431円 )	在庫品1日目当日出荷可能
392円 ( 431円 )	在庫品1日目当日出荷可能
403円 ( 443円 )	在庫品1日目当日出荷可能
414円 ( 455円 )	在庫品1日目当日出荷可能
414円 ( 455円 )	在庫品1日目当日出荷可能
425円 ( 468円 )	在庫品1日目当日出荷可能
447円 ( 492円 )	在庫品1日目当日出荷可能
447円 ( 492円 )	在庫品1日目当日出荷可能
469円 ( 516円 )	在庫品1日目当日出荷可能
491円 ( 540円 )	在庫品1日目当日出荷可能
512円 ( 563円 )	在庫品1日目当日出荷可能
512円 ( 563円 )	在庫品1日目当日出荷可能
512円 ( 563円 )	在庫品1日目当日出荷可能
512円 ( 563円 )	在庫品1日目当日出荷可能
512円 ( 563円 )	在庫品1日目当日出荷可能
523円 ( 575円 )	在庫品1日目当日出荷可能
523円 ( 575円 )	在庫品1日目当日出荷可能
523円 ( 575円 )	在庫品1日目当日出荷可能
523円 ( 575円 )	在庫品1日目当日出荷可能
534円 ( 587円 )	在庫品1日目当日出荷可能
556円 ( 612円 )	在庫品1日目当日出荷可能
578円 ( 636円 )	在庫品1日目当日出荷可能
600円 ( 660円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

耐熱120℃/耐熱200℃のゲートカットスプリングです。ボルトでスプリングを止めることができ、取り付けが容易です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
