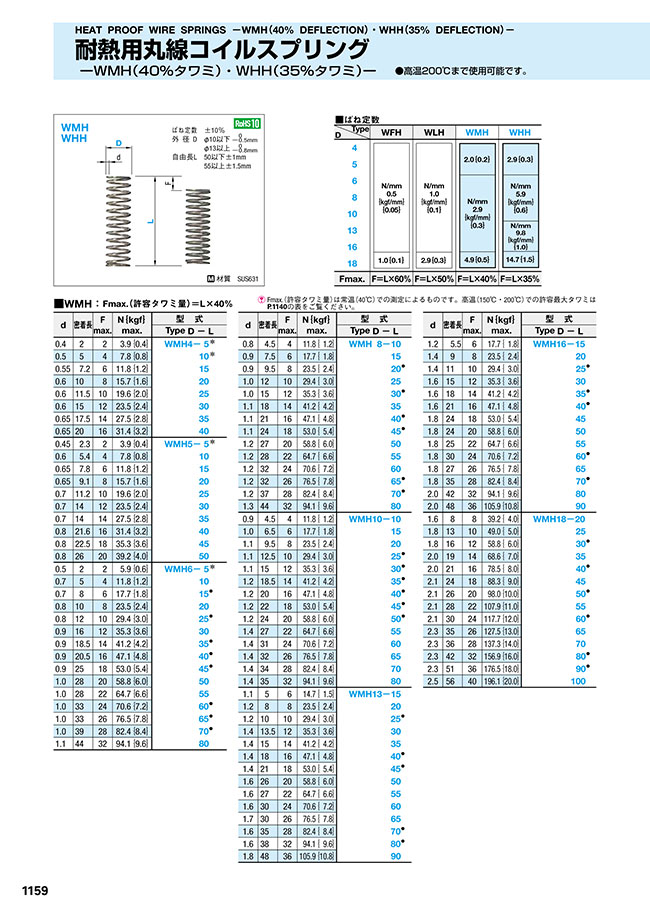

カタログ |P.1159

ミスミ

耐熱用丸線コイルスプリング -WMH(40％タワミ)-

数量スライド割引
当日出荷可能

4.3

平均満足度4.3

この商品のレビューをみる（8件）

通常単価(税別): 87円～414円

税込単価: 96円～455円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

耐熱用丸線コイルスプリング -WHH(35％タワミ)-

3.8

通常価格(税別)： 87円 (税込価格：96円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

耐熱用丸線コイルスプリング -WLH(50％タワミ)-

4.8

通常価格(税別)： 87円 (税込価格：96円)

通常出荷日：在庫品1日目

WMH(40％タワミ)の耐熱用丸線コイルスプリングです。材質は析出硬化系ステン...

詳細情報を確認する

線種
丸線
耐熱温度
200℃

無料3D-CADライブラリー申し込み受付中

型番

未確定 103 件の候補があります。型番リストから選択するか、仕様を選択し型番を確定してください。

外形図・製品仕様

材質 SUS631

ばね定数
外径D

自由長L

±10%
φ10以下 0/-0.5mm
φ13以上 0/-0.8mm
50以下±1mm
55以上±1.5mm

規格表

■ばね定数

D	WFH		WLH		WMH		WHH
Type	WFH		WLH		WMH		WHH
4 5 6 8 10 13 16 18
		N/mm 0.5 ｛kgf/mm｝｛0.05｝		N/mm 1.0 ｛kgf/mm｝｛0.1｝		2.0｛0.2｝		2.9｛0.3｝
						N/mm 2.9 ｛kgf/mm｝｛0.3｝		N/mm 5.9 ｛kgf/mm｝｛0.6｝
						N/mm 2.9 ｛kgf/mm｝｛0.3｝		N/mm 9.8 ｛kgf/mm｝｛1.0｝
		1.0｛0.1｝		2.9｛0.3｝		4.9｛0.5｝		14.7｛1.5｝

Fmax.	F＝L×60%		F＝L×50%		F＝L×40%		F＝L×35%

Fmax.（許容タワミ量）は常温（40℃）での測定によるものです。高温（150℃・200℃）での許容最大タワミは P.1140の表をご覧ください。

■WMH：Fmax（. 許容タワミ量）＝L×40%

d	密着長	F max.	N｛kgf｝ max.	型式
d	密着長	F max.	N｛kgf｝ max.	Type D - L
0.4	2	2	3.9｛0.4｝	WMH4- 5※
0.5	5	4	7.8｛0.8｝	10※
0.55	7.2	6	11.8｛1.2｝	15
0.6	10	8	15.7｛1.6｝	20
0.6	11.5	10	19.6｛2.0｝	25
0.6	15	12	23.5｛2.4｝	30
0.65	17.5	14	27.5｛2.8｝	35
0.65	20	16	31.4｛3.2｝	40
0.45	2.3	2	3.9｛0.4｝	WMH5- 5※
0.6	5.4	4	7.8｛0.8｝	10
0.65	7.8	6	11.8｛1.2｝	15
0.65	9.1	8	15.7｛1.6｝	20
0.7	11.2	10	19.6｛2.0｝	25
0.7	14	12	23.5｛2.4｝	30
0.7	14	14	27.5｛2.8｝	35
0.8	21.6	16	31.4｛3.2｝	40
0.8	22.5	18	35.3｛3.6｝	45
0.8	26	20	39.2｛4.0｝	50
0.5	2	2	5.9｛0.6｝	WMH6- 5※
0.7	5	4	11.8｛1.2｝	10
0.7	8	6	17.7｛1.8｝	15•
0.8	10	8	23.5｛2.4｝	20
0.8	12	10	29.4｛3.0｝	25•
0.9	16	12	35.3｛3.6｝	30
0.9	18.5	14	41.2｛4.2｝	35•
0.9	20.5	16	47.1｛4.8｝	40•
0.9	25	18	53.0｛5.4｝	45•
1.0	28	20	58.8｛6.0｝	50
1.0	28	22	64.7｛6.6｝	55
1.0	33	24	70.6｛7.2｝	60•
1.0	33	26	76.5｛7.8｝	65•
1.0	39	28	82.4｛8.4｝	70•
1.1	44	32	94.1｛9.6｝	80

d	密着長	F max.	N｛kgf｝ max.	型式
d	密着長	F max.	N｛kgf｝ max.	Type D - L
0.8	4.5	4	11.8｛1.2｝	WMH8-10
0.9	7.5	6	17.7｛1.8｝	15
0.9	9.5	8	23.5｛2.4｝	20•
1.0	12	10	29.4｛3.0｝	25
1.0	15	12	35.3｛3.6｝	30•
1.1	18	14	41.2｛4.2｝	35
1.1	21	16	47.1｛4.8｝	40•
1.1	24	18	53.0｛5.4｝	45•
1.2	27	20	58.8｛6.0｝	50
1.2	28	22	64.7｛6.6｝	55
1.2	32	24	70.6｛7.2｝	60
1.2	32	26	76.5｛7.8｝	65•
1.2	37	28	82.4｛8.4｝	70•
1.3	44	32	94.1｛9.6｝	80
0.9	4.5	4	11.8｛1.2｝	WMH10-10
1.0	6.5	6	17.7｛1.8｝	15
1.1	9.5	8	23.5｛2.4｝	20
1.1	12.5	10	29.4｛3.0｝	25•
1.1	15	12	35.3｛3.6｝	30•
1.2	18.5	14	41.2｛4.2｝	35•
1.2	20	16	47.1｛4.8｝	40•
1.2	22	18	53.0｛5.4｝	45•
1.2	24	20	58.8｛6.0｝	50•
1.4	27	22	64.7｛6.6｝	55
1.4	31	24	70.6｛7.2｝	60
1.4	32	26	76.5｛7.8｝	65
1.4	34	28	82.4｛8.4｝	70
1.4	35	32	94.1｛9.6｝	80
1.1	5	6	14.7｛1.5｝	WMH13-15
1.2	8	8	23.5｛2.4｝	20
1.2	10	10	29.4｛3.0｝	25•
1.4	13.5	12	35.3｛3.6｝	30
1.4	15	14	41.2｛4.2｝	35
1.4	18	16	47.1｛4.8｝	40•
1.4	21	18	53.0｛5.4｝	45•
1.6	26	20	58.8｛6.0｝	50
1.6	27	22	64.7｛6.6｝	55
1.6	30	24	70.6｛7.2｝	60
1.7	30	26	76.5｛7.8｝	65
1.6	35	28	82.4｛8.4｝	70•
1.6	38	32	94.1｛9.6｝	80•
1.8	48	36	105.9｛10.8｝	90

d	密着長	F max.	N｛kgf｝ max.	型式
d	密着長	F max.	N｛kgf｝ max.	Type D - L
1.2	5.5	6	17.7｛1.8｝	WMH16-15
1.4	9	8	23.5｛2.4｝	20
1.4	11	10	29.4｛3.0｝	25•
1.6	15	12	35.3｛3.6｝	30
1.6	18	14	41.2｛4.2｝	35•
1.6	21	16	47.1｛4.8｝	40•
1.8	24	18	53.0｛5.4｝	45
1.8	24	20	58.8｛6.0｝	50
1.8	25	22	64.7｛6.6｝	55
1.8	30	24	70.6｛7.2｝	60•
1.8	27	26	76.5｛7.8｝	65
1.8	35	28	82.4｛8.4｝	70•
2.0	42	32	94.1｛9.6｝	80
2.0	48	36	105.9｛10.8｝	90
1.6	8	8	39.2｛4.0｝	WMH18-20
1.8	13	10	49.0｛5.0｝	25
1.8	16	12	58.8｛6.0｝	30•
2.0	19	14	68.6｛7.0｝	35
2.0	21	16	78.5｛8.0｝	40•
2.1	24	18	88.3｛9.0｝	45
2.1	26	20	98.0｛10.0｝	50•
2.1	28	22	107.9｛11.0｝	55
2.1	30	24	117.7｛12.0｝	60•
2.3	35	26	127.5｛13.0｝	65
2.3	36	28	137.3｛14.0｝	70
2.3	42	32	156.9｛16.0｝	80•
2.3	51	36	176.5｛18.0｝	90•
2.5	56	40	196.1｛20.0｝	100

注文例

出荷日

絞り込み条件：5 項目の仕様が未選択です

D（径）(mm)
- 4
- 5
- 6
- 8
- 10
- 13
- 16
- 18
L（全長）(mm)
- 5
- 10
- 15
- 20
- 25
- 30
- 35
- 40
- 45
- 50
- 55
- 60
- 65
- 70
- 80
- 90
- 100
ばね定数(N/mm)
- 2
- 2.9
- 4.9
荷重(N)
- 3.9
- 5.9
- 7.8
- 11.8
- 14.7
- 15.7
- 17.7
- 19.6
- 23.5
- 27.5
- 29.4
- 31.4
- 35.3
- 39.2
- 41.2
- 47.1
- 49.0
- 53.0
- 58.8
- 64.7
- 68.6
- 70.6
- 76.5
- 78.5
- 82.4
- 88.3
- 94.1
- 98.0
- 105.9
- 107.9
- 117.7
- 127.5
- 137.3
- 156.9
- 176.5
- 196.1
許容タワミ量(mm)
- 2
- 4
- 6
- 8
- 10
- 12
- 14
- 16
- 18
- 20
- 22
- 24
- 26
- 28
- 32
- 36
- 40
タイプ
- WMH
CAD
- 2D
- 3D
出荷日
すべて
当日出荷可能

型番リスト

表示件数

型番

D（径）

(mm)

L（全長）

(mm)

ばね定数

(N/mm)

荷重

(N)

許容タワミ量

(mm)

RoHS?

最小発注数量

4	5	2	3.9	2	10	1個
4	10	2	7.8	4	10	1個
4	15	2	11.8	6	10	1個
4	20	2	15.7	8	10	1個
4	25	2	19.6	10	10	1個
4	30	2	23.5	12	10	1個
4	35	2	27.5	14	10	1個
4	40	2	31.4	16	10	1個
5	5	2	3.9	2	10	1個
5	10	2	7.8	4	10	1個
5	15	2	11.8	6	10	1個
5	20	2	15.7	8	10	1個
5	25	2	19.6	10	10	1個
5	30	2	23.5	12	10	1個
5	35	2	27.5	14	10	1個
5	40	2	31.4	16	10	1個
5	45	2	35.3	18	10	1個
5	50	2	39.2	20	10	1個
6	5	2.9	5.9	2	10	1個
6	10	2.9	11.8	4	10	1個
6	15	2.9	17.7	6	10	1個
6	20	2.9	23.5	8	10	1個
6	25	2.9	29.4	10	10	1個
6	30	2.9	35.3	12	10	1個
6	35	2.9	41.2	14	10	1個
6	40	2.9	47.1	16	10	1個
6	45	2.9	53.0	18	10	1個
6	50	2.9	58.8	20	10	1個
6	55	2.9	64.7	22	10	1個
6	60	2.9	70.6	24	10	1個
6	65	2.9	76.5	26	10	1個
6	70	2.9	82.4	28	10	1個
6	80	2.9	94.1	32	10	1個
8	10	2.9	11.8	4	10	1個
8	15	2.9	17.7	6	10	1個
8	20	2.9	23.5	8	10	1個
8	25	2.9	29.4	10	10	1個
8	30	2.9	35.3	12	10	1個
8	35	2.9	41.2	14	10	1個
8	40	2.9	47.1	16	10	1個
8	45	2.9	53.0	18	10	1個
8	50	2.9	58.8	20	10	1個
8	55	2.9	64.7	22	10	1個
8	60	2.9	70.6	24	10	1個
8	65	2.9	76.5	26	10	1個
8	70	2.9	82.4	28	10	1個
8	80	2.9	94.1	32	10	1個
10	10	2.9	11.8	4	10	1個
10	15	2.9	17.7	6	10	1個
10	20	2.9	23.5	8	10	1個
10	25	2.9	29.4	10	10	1個
10	30	2.9	35.3	12	10	1個
10	35	2.9	41.2	14	10	1個
10	40	2.9	47.1	16	10	1個
10	45	2.9	53.0	18	10	1個
10	50	2.9	58.8	20	10	1個
10	55	2.9	64.7	22	10	1個
10	60	2.9	70.6	24	10	1個
10	65	2.9	76.5	26	10	1個
10	70	2.9	82.4	28	10	1個

通常単価(税別) (税込単価)	通常出荷日

87円 ( 96円 )	在庫品1日目当日出荷可能
87円 ( 96円 )	在庫品1日目当日出荷可能
98円 ( 108円 )	在庫品1日目当日出荷可能
98円 ( 108円 )	在庫品1日目当日出荷可能
98円 ( 108円 )	在庫品1日目当日出荷可能
109円 ( 120円 )	在庫品1日目当日出荷可能
109円 ( 120円 )	在庫品1日目当日出荷可能
109円 ( 120円 )	在庫品1日目当日出荷可能
98円 ( 108円 )	在庫品1日目当日出荷可能
98円 ( 108円 )	在庫品1日目当日出荷可能
98円 ( 108円 )	在庫品1日目当日出荷可能
109円 ( 120円 )	在庫品1日目当日出荷可能
109円 ( 120円 )	在庫品1日目当日出荷可能
109円 ( 120円 )	在庫品1日目当日出荷可能
109円 ( 120円 )	在庫品1日目当日出荷可能
120円 ( 132円 )	在庫品1日目当日出荷可能
120円 ( 132円 )	在庫品1日目当日出荷可能
120円 ( 132円 )	在庫品1日目当日出荷可能
109円 ( 120円 )	在庫品1日目当日出荷可能
120円 ( 132円 )	在庫品1日目当日出荷可能
120円 ( 132円 )	在庫品1日目当日出荷可能
120円 ( 132円 )	在庫品1日目当日出荷可能
120円 ( 132円 )	在庫品1日目当日出荷可能
120円 ( 132円 )	在庫品1日目当日出荷可能
120円 ( 132円 )	在庫品1日目当日出荷可能
131円 ( 144円 )	在庫品1日目当日出荷可能
131円 ( 144円 )	在庫品1日目当日出荷可能
131円 ( 144円 )	在庫品1日目当日出荷可能
142円 ( 156円 )	在庫品1日目当日出荷可能
142円 ( 156円 )	在庫品1日目当日出荷可能
142円 ( 156円 )	在庫品1日目当日出荷可能
142円 ( 156円 )	在庫品1日目当日出荷可能
153円 ( 168円 )	在庫品1日目当日出荷可能
131円 ( 144円 )	在庫品1日目当日出荷可能
131円 ( 144円 )	在庫品1日目当日出荷可能
131円 ( 144円 )	在庫品1日目当日出荷可能
142円 ( 156円 )	在庫品1日目当日出荷可能
142円 ( 156円 )	在庫品1日目当日出荷可能
142円 ( 156円 )	在庫品1日目当日出荷可能
153円 ( 168円 )	在庫品1日目当日出荷可能
153円 ( 168円 )	在庫品1日目当日出荷可能
153円 ( 168円 )	在庫品1日目当日出荷可能
164円 ( 180円 )	在庫品1日目当日出荷可能
164円 ( 180円 )	在庫品1日目当日出荷可能
164円 ( 180円 )	在庫品1日目当日出荷可能
164円 ( 180円 )	在庫品1日目当日出荷可能
174円 ( 191円 )	在庫品1日目当日出荷可能
142円 ( 156円 )	在庫品1日目当日出荷可能
142円 ( 156円 )	在庫品1日目当日出荷可能
153円 ( 168円 )	在庫品1日目当日出荷可能
153円 ( 168円 )	在庫品1日目当日出荷可能
153円 ( 168円 )	在庫品1日目当日出荷可能
164円 ( 180円 )	在庫品1日目当日出荷可能
164円 ( 180円 )	在庫品1日目当日出荷可能
164円 ( 180円 )	在庫品1日目当日出荷可能
174円 ( 191円 )	在庫品1日目当日出荷可能
174円 ( 191円 )	在庫品1日目当日出荷可能
174円 ( 191円 )	在庫品1日目当日出荷可能
185円 ( 204円 )	在庫品1日目当日出荷可能
185円 ( 204円 )	在庫品1日目当日出荷可能

基本情報

WMH(40％タワミ)の耐熱用丸線コイルスプリングです。材質は析出硬化系ステンレス鋼です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
