WFH(60％タワミ)の耐熱用丸線コイルスプリングです。材質は析出硬化系ステン...

詳細情報を確認する

線種
丸線
耐熱温度
200℃

無料3D-CADライブラリー申し込み受付中

型番

未確定 103 件の候補があります。型番リストから選択するか、仕様を選択し型番を確定してください。

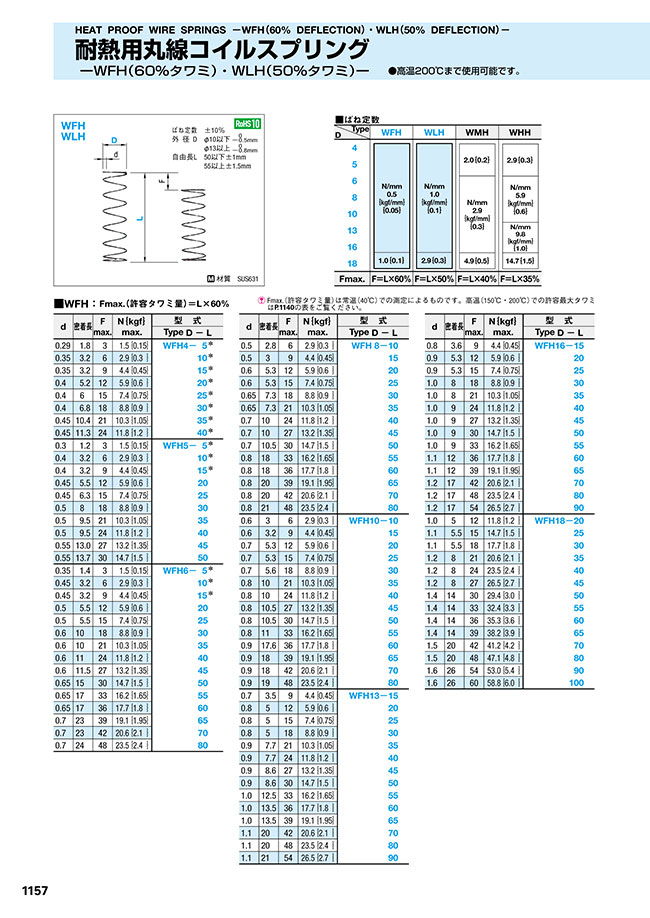

外形図・製品仕様

材質 SUS631

ばね定数
外径D

自由長L

±10%
φ10以下 0/-0.5mm
φ13以上 0/-0.8mm
50以下±1mm
55以上±1.5mm

規格表

■ばね定数

D	WFH		WLH		WMH		WHH
Type	WFH		WLH		WMH		WHH
4 5 6 8 10 13 16 18
		N/mm 0.5 ｛kgf/mm｝｛0.05｝		N/mm 1.0 ｛kgf/mm｝｛0.1｝		2.0｛0.2｝		2.9｛0.3｝
						N/mm 2.9 ｛kgf/mm｝｛0.3｝		N/mm 5.9 ｛kgf/mm｝｛0.6｝
						N/mm 2.9 ｛kgf/mm｝｛0.3｝		N/mm 9.8 ｛kgf/mm｝｛1.0｝
		1.0｛0.1｝		2.9｛0.3｝		4.9｛0.5｝		14.7｛1.5｝

Fmax.	F＝L×60%		F＝L×50%		F＝L×40%		F＝L×35%

Fmax.（許容タワミ量）は常温（40℃）での測定によるものです。高温（150℃・200℃）での許容最大タワミは P.1140の表をご覧ください。

■WFH：Fmax. （許容タワミ量）＝L×60%

d	密着長	F max.	N｛kgf｝ max.	型式
d	密着長	F max.	N｛kgf｝ max.	Type D - L
0.29	1.8	3	1.5｛0.15｝	WFH4- 5※
0.35	3.2	6	2.9｛0.3｝	10※
0.35	3.2	9	4.4｛0.45｝	15※
0.4	5.2	12	5.9｛0.6｝	20※
0.4	6	15	7.4｛0.75｝	25※
0.4	6.8	18	8.8｛0.9｝	30※
0.45	10.4	21	10.3｛1.05｝	35※
0.45	11.3	24	11.8｛1.2｝	40※
0.3	1.2	3	1.5｛0.15｝	WFH5- 5※
0.4	3.2	6	2.9｛0.3｝	10※
0.4	3.2	9	4.4｛0.45｝	15※
0.45	5.5	12	5.9｛0.6｝	20
0.45	6.3	15	7.4｛0.75｝	25
0.5	8	18	8.8｛0.9｝	30
0.5	9.5	21	10.3｛1.05｝	35
0.5	9.5	24	11.8｛1.2｝	40
0.55	13.0	27	13.2｛1.35｝	45
0.55	13.7	30	14.7｛1.5｝	50
0.35	1.4	3	1.5｛0.15｝	WFH6- 5※
0.45	3.2	6	2.9｛0.3｝	10※
0.45	3.2	9	4.4｛0.45｝	15※
0.5	5.5	12	5.9｛0.6｝	20
0.5	5.5	15	7.4｛0.75｝	25
0.6	10	18	8.8｛0.9｝	30
0.6	10	21	10.3｛1.05｝	35
0.6	11	24	11.8｛1.2｝	40
0.6	11.5	27	13.2｛1.35｝	45
0.65	15	30	14.7｛1.5｝	50
0.65	17	33	16.2｛1.65｝	55
0.65	17	36	17.7｛1.8｝	60
0.7	23	39	19.1｛1.95｝	65
0.7	23	42	20.6｛2.1｝	70
0.7	24	48	23.5｛2.4｝	80

d	密着長	F max.	N｛kgf｝ max.	型式
d	密着長	F max.	N｛kgf｝ max.	Type D - L
0.5	2.8	6	2.9｛0.3｝	WFH 8-10
0.5	3	9	4.4｛0.45｝	15
0.6	5.3	12	5.9｛0.6｝	20
0.6	5.3	15	7.4｛0.75｝	25
0.65	7.3	18	8.8｛0.9｝	30
0.65	7.3	21	10.3｛1.05｝	35
0.7	10	24	11.8｛1.2｝	40
0.7	10	27	13.2｛1.35｝	45
0.7	10.5	30	14.7｛1.5｝	50
0.8	18	33	16.2｛1.65｝	55
0.8	18	36	17.7｛1.8｝	60
0.8	20	39	19.1｛1.95｝	65
0.8	20	42	20.6｛2.1｝	70
0.8	21	48	23.5｛2.4｝	80
0.6	3	6	2.9｛0.3｝	WFH10-10
0.6	3.2	9	4.4｛0.45｝	15
0.7	5.3	12	5.9｛0.6｝	20
0.7	5.3	15	7.4｛0.75｝	25
0.7	5.6	18	8.8｛0.9｝	30
0.8	10	21	10.3｛1.05｝	35
0.8	10	24	11.8｛1.2｝	40
0.8	10.5	27	13.2｛1.35｝	45
0.8	10.5	30	14.7｛1.5｝	50
0.8	11	33	16.2｛1.65｝	55
0.9	17.6	36	17.7｛1.8｝	60
0.9	18	39	19.1｛1.95｝	65
0.9	18	42	20.6｛2.1｝	70
0.9	19	48	23.5｛2.4｝	80
0.7	3.5	9	4.4｛0.45｝	WFH13-15
0.8	5	12	5.9｛0.6｝	20
0.8	5	15	7.4｛0.75｝	25
0.8	5	18	8.8｛0.9｝	30
0.9	7.7	21	10.3｛1.05｝	35
0.9	7.7	24	11.8｛1.2｝	40
0.9	8.6	27	13.2｛1.35｝	45
0.9	8.6	30	14.7｛1.5｝	50
1.0	12.5	33	16.2｛1.65｝	55
1.0	13.5	36	17.7｛1.8｝	60
1.0	13.5	39	19.1｛1.95｝	65
1.1	20	42	20.6｛2.1｝	70
1.1	20	48	23.5｛2.4｝	80
1.1	21	54	26.5｛2.7｝	90

d	密着長	F max.	N｛kgf｝ max.	型式
d	密着長	F max.	N｛kgf｝ max.	Type D - L
0.8	3.6	9	4.4｛0.45｝	WFH16-15
0.9	5.3	12	5.9｛0.6｝	20
0.9	5.3	15	7.4｛0.75｝	25
1.0	8	18	8.8｛0.9｝	30
1.0	8	21	10.3｛1.05｝	35
1.0	9	24	11.8｛1.2｝	40
1.0	9	27	13.2｛1.35｝	45
1.0	9	30	14.7｛1.5｝	50
1.0	9	33	16.2｛1.65｝	55
1.1	12	36	17.7｛1.8｝	60
1.1	12	39	19.1｛1.95｝	65
1.2	17	42	20.6｛2.1｝	70
1.2	17	48	23.5｛2.4｝	80
1.2	17	54	26.5｛2.7｝	90
1.0	5	12	11.8｛1.2｝	WFH18-20
1.1	5.5	15	14.7｛1.5｝	25
1.1	5.5	18	17.7｛1.8｝	30
1.2	8	21	20.6｛2.1｝	35
1.2	8	24	23.5｛2.4｝	40
1.2	8	27	26.5｛2.7｝	45
1.4	14	30	29.4｛3.0｝	50
1.4	14	33	32.4｛3.3｝	55
1.4	14	36	35.3｛3.6｝	60
1.4	14	39	38.2｛3.9｝	65
1.5	20	42	41.2｛4.2｝	70
1.5	20	48	47.1｛4.8｝	80
1.6	26	54	53.0｛5.4｝	90
1.6	26	60	58.8｛6.0｝	100

注文例
