プラ型用部品技術窓口
回転アイボルト
- 通常単価(税別)
- 7,700円～140,000円
- 税込単価
- 8,470円～154,000円
通常出荷日：在庫品1日目当日出荷可能
回転アイボルトです。重量物吊り上げ軸に対し360°回転します。また、吊り方向にも180°可動します。
- PDFは最新の情報ではありませんので、WEBページの内容をご確認ください。
未確定：候補が21型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

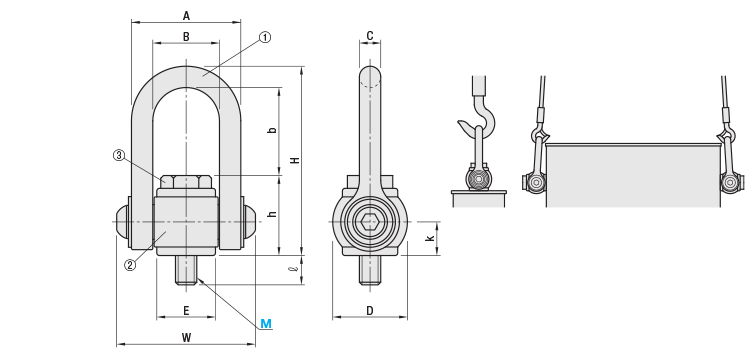

外形図・製品仕様

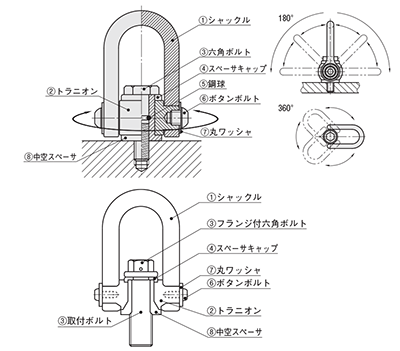

| No. | 品名 | [ M ] 材質 | [ H ] 硬度 | [ S ] 表面処理 |
|---|---|---|---|---|
| ① | シャックル | SCM435 | 28～33HRC | 塗装 |
| ② | トラニオン | SCM435 | 28～33HRC | 塗装 |
| ③ | 六角ボルト フランジ付六角ナット 取付ボルト | SCM435 | 32～39HRC 強度区分10.9 | 黒色酸化皮膜 |
| ④ | スペーサキャップ | S45C | 24～28HRC | 三価クロメート |
| ⑤ | 鋼球 | SUJ2 | 60～62HRC | − |
| ⑥ | ボタンボルト | SCM435 | 39～45HRC | 黒色酸化皮膜 |
| ⑦ | 丸ワッシャ | SS400 | − | パーカー |
| ⑧ | 中空スペーサ | S45C | 24～28HRC | 三価クロメート |
規格表
| M×P （並目） | A | B | C | D | ℓ | b | h | H | E | W | k | ③六角ボルト 対辺 | 六角ボルト 締付トルク値の目安 （Kgf・m） | 自重 （kg） | 最大許容荷重N｛kgf｝ | 型式 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A:垂直吊り （1本使用） | B:横吊り （2本使用） | Type | M | |||||||||||||||
| M8×1.25 | 41 | 25 | 8 | 28 | 11 | 33 | 30 | 71 | 24 | 50 | 9.7 | 13 | 0.8~1.5 | 0.18 | 2940 {300} | 2940 {300} | SLEB | 8 |
| M10×1.5 | 16 | 32 | 31 | 12.7 | 17 | 1.0~2.5 | 0.19 | 4900 {500} | 4900 {500} | 10 | ||||||||
| M12×1.75 | 50 | 30 | 10 | 32 | 21 | 40 | 38 | 88 | 29 | 62 | 15 | 19 | 1.5~4.0 | 0.35 | 7850 {800} | 7850 {800} | 12 | |
| M16×2.0 | 65 | 37 | 14 | 42 | 27 | 47 | 48 | 109 | 36 | 79 | 18 | 24 | 4.0~10.0 | 0.75 | 15690 {1600} | 15690 {1600} | 16 | |
| M20×2.5 | 83 | 47 | 18 | 50 | 31 | 60 | 57 | 135 | 45 | 100 | 21 | 30 | 7.0~15.0 | 1.38 | 24520 {2500} | 24520 {2500} | 20 | |
| M24×3.0 | 102 | 58 | 22 | 60 | 37 | 72 | 63 | 157 | 56 | 121 | 24 | 36 | 10.0~25.0 | 2.38 | 35300 {3600} | 35300 {3600} | 24 | |
| M30×3.5 | 128 | 72 | 28 | 75 | 50 | 90 | 79 | 197 | 70 | 150 | 30 | 46 | 12.0~35.0 | 4.90 | 56870 {5800} | 56870 {5800} | 30 | |
| M36×4.0 | 154 | 90 | 32 | 90 | 57 | 112 | 91 | 235 | 85 | 176 | 34 | 55 | 15.0~50.0 | 7.60 | 78450 {8000} | 78450 {8000} | 36 | |
| M42×4.5 | 176 | 104 | 36 | 105 | 67 | 130 | 109 | 275 | 100 | 200 | 42 | 65 | 18.0~60.0 | 11.80 | 98060 {10000} | 98060 {10000} | 42 | |
| M48×5.0 | 200 | 116 | 42 | 120 | 73 | 140 | 127 | 309 | 110 | 226 | 48 | 75 | 30.0～80.0 | 18.20 | 147000 {14990} | 147000 {14990} | 48 | |
| M×P （並目） | A | B | C | D | ℓ | b | h | H | E | W | k | ③六角ボルト 対辺 | 六角ボルト 締付トルク値の目安 （Kgf・m） | 自重 （kg） | 最大許容荷重N｛kgf｝ | 型式 | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A: 垂直吊り （1本使用） | B: 横吊り （2本使用） | Type | M | No | |||||||||||||||
| M24×3.0 | 65 | 37 | 14 | 42 | 35 | 45 | 50 | 109 | 36 | 79 | 18.3 | 22 | 10.0～25.0 | 0.83 | 19600 {1999} | 19600 {1999} | SLEBH | 24 | 16 |
| M24×3.0 | 83 | 47 | 18 | 50 | 35 | 58 | 59 | 135 | 45 | 100 | 21.3 | 24 | 10.0～25.0 | 1.42 | 27400 {2794} | 27400 {2794} | 20 | ||
| M30×3.5 | 83 | 47 | 18 | 50 | 45 | 58 | 59 | 135 | 45 | 100 | 21.3 | 24 | 12.0～35.0 | 1.52 | 31800 {3243} | 31800 {3243} | 30 | 20 | |
| M30×3.5 | 102 | 58 | 22 | 60 | 45 | 68 | 67 | 157 | 56 | 120 | 24 | 30 | 12.0～35.0 | 2.46 | 41200 {4201} | 41200 {4201} | 24 | ||
| M36×4.0 | 102 | 58 | 22 | 60 | 55 | 68 | 67 | 157 | 56 | 120 | 24 | 30 | 15.0～50.0 | 2.63 | 45900 {4680} | 45900 {4680} | 36 | 24 | |
| M36×4.0 | 128 | 72 | 28 | 75 | 55 | 88 | 81 | 197 | 70 | 150 | 30 | 36 | 15.0～50.0 | 4.91 | 63700 {6496} | 63700 {6496} | 30 | ||
| M42×4.5 | 128 | 72 | 28 | 75 | 65 | 88 | 81 | 197 | 70 | 150 | 30 | 36 | 18.0～60.0 | 5.14 | 68600 {6995} | 68600 {6995} | 42 | 30 | |
| M42×4.5 | 154 | 90 | 32 | 90 | 65 | 109 | 94 | 235 | 85 | 176 | 34 | 46 | 18.0～60.0 | 7.76 | 83300 {8494} | 83300 {8494} | 36 | ||
| M48×5.0 | 154 | 90 | 32 | 90 | 70 | 109 | 94 | 235 | 85 | 176 | 34 | 46 | 30.0～80.0 | 8.00 | 88200 {8994} | 88200 {8994} | 48 | 36 | |
| M48×5.0 | 176 | 104 | 36 | 105 | 70 | 126 | 113 | 275 | 100 | 200 | 41 | 55 | 30.0～80.0 | 11.90 | 117700 {12002} | 117700 {12002} | 42 | ||
| M64×6.0 | 200 | 116 | 42 | 120 | 90 | 133 | 134 | 309 | 110 | 226 | 48 | 65 | 30.0～80.0 | 18.70 | 196000 {19986} | 196000 {19986} | 64 | 48 | |
注文例
出荷日
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
7,700円 ( 8,470円 ) | 在庫品1日目当日出荷可能 |
8,200円 ( 9,020円 ) | 在庫品1日目当日出荷可能 |
9,200円 ( 10,120円 ) | 在庫品1日目当日出荷可能 |
10,800円 ( 11,880円 ) | 在庫品1日目当日出荷可能 |
13,800円 ( 15,180円 ) | 在庫品1日目当日出荷可能 |
17,400円 ( 19,140円 ) | 在庫品1日目当日出荷可能 |
24,000円 ( 26,400円 ) | 在庫品1日目当日出荷可能 |
32,000円 ( 35,200円 ) | 在庫品1日目当日出荷可能 |
53,000円 ( 58,300円 ) | 在庫品1日目当日出荷可能 |
118,800円 ( 130,680円 ) | 在庫品1日目当日出荷可能 |
13,500円 ( 14,850円 ) | 在庫品1日目当日出荷可能 |
16,500円 ( 18,150円 ) | 在庫品1日目当日出荷可能 |
18,000円 ( 19,800円 ) | 在庫品1日目当日出荷可能 |
21,000円 ( 23,100円 ) | 在庫品1日目当日出荷可能 |
24,000円 ( 26,400円 ) | 在庫品1日目当日出荷可能 |
29,000円 ( 31,900円 ) | 在庫品1日目当日出荷可能 |
38,000円 ( 41,800円 ) | 在庫品1日目当日出荷可能 |
46,000円 ( 50,600円 ) | 在庫品1日目当日出荷可能 |
65,000円 ( 71,500円 ) | 在庫品1日目当日出荷可能 |
87,000円 ( 95,700円 ) | 在庫品1日目当日出荷可能 |
140,000円 ( 154,000円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
回転アイボルトです。重量物吊り上げ軸に対し360°回転します。また、吊り方向にも180°可動します。
ご注意
- PDFは最新の情報ではありませんので、WEBページの内容をご確認ください。

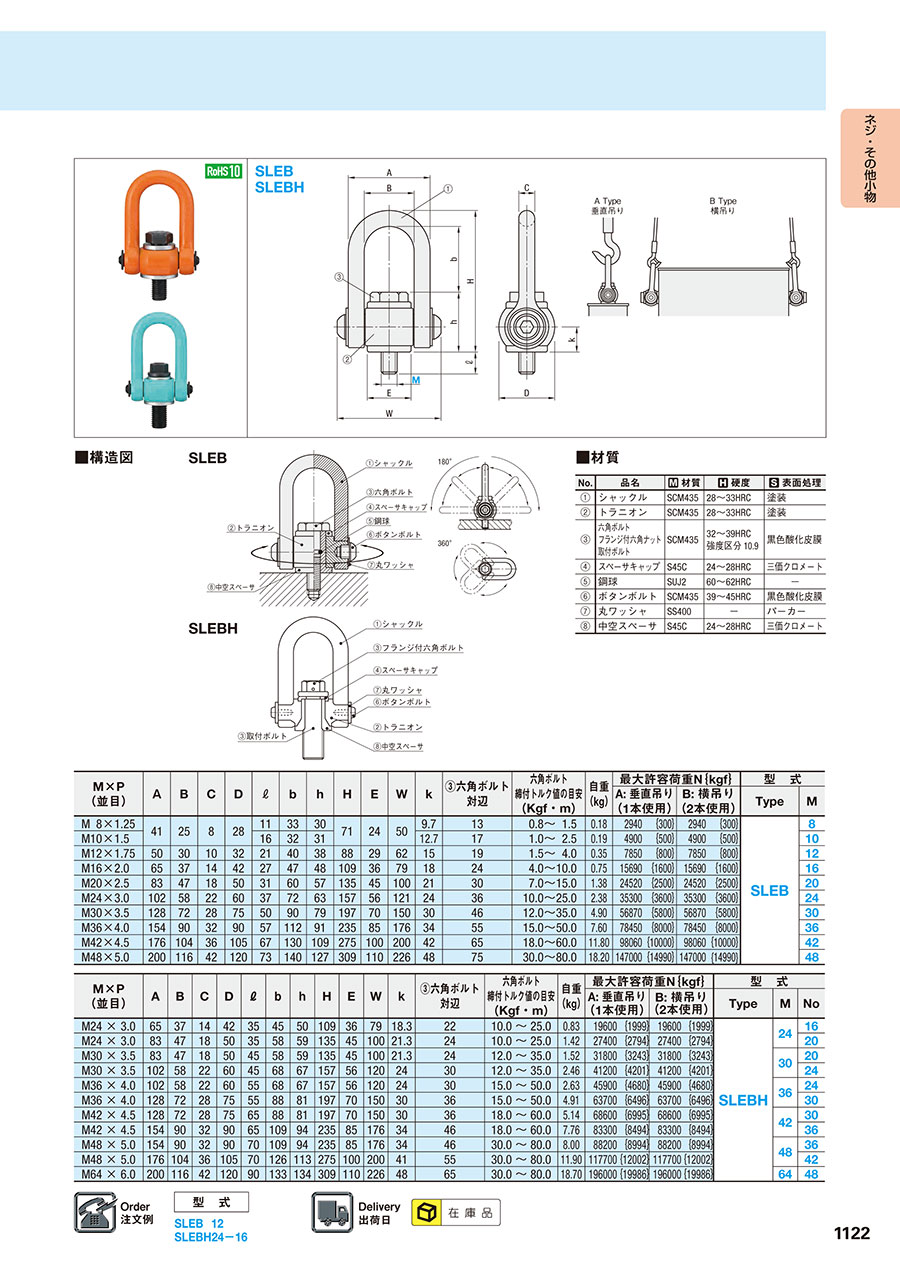

カタログ
回転アイボルトのレビュー
金型の移動用に使用
3
3.02021/12/08
顧客から設計を含めて製作を依頼された製品の金型の移動用に使用しています。金型の大きさにより、吊り方法を変えています。今回...もっと読む
2人が参考にしています。
重量物の吊り作業に。
3
3.02020/07/02
重量物の吊り作業に使用。 回転式を使うのは初めてでしたが、便利だと思いました。
1人が参考にしています。
フック
4
4.02019/06/01
いつも大変お世話になっております。
いろんな用途で使用してます
バリエーションも豊富で満足です
1人が参考にしています。
重量部品の吊り作業
2
2.02025/01/15
先端ねじ部精度が悪く、ねじ穴に入りませんでした。程度の差はあれ購入した8個全数ダイス加工して使用しました。
ミスミからのコメント
この度は弊社商品でご迷惑をおかけしまして大変申し訳ございませんでした。 別信でもお電話させていただきましたとおり、このような不具合を防止すべく品質改善に努めてまいります。 また本件に限らず、今後もし弊社商品に不具合がございましたら代品と交換させていただきますので、ご連絡いただけますと幸いです。
0人が参考にしています。
プレス金型
5
5.02021/01/26
コスト面、品質面、価格面等、良心的魅了があります。
助かりました。感謝です。
0人が参考にしています。
よくあるご質問（FAQ）
Q回転アイボルトはどのような表面処理をおこなっていますか？
A
SLEB（オレンジ）,SLEBH（ブルー）は共にメッキではなく、焼付塗装となっております。
