マグネット -耐熱用 黄銅巻付タイプ-
- 通常単価(税別)
- 1,230円～1,950円
- 税込単価
- 1,353円～2,145円
通常出荷日：在庫品1日目当日出荷可能
耐熱用 黄銅巻付タイプのマグネットです。磁石部は破損しやすいので、追加工しないでください。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)

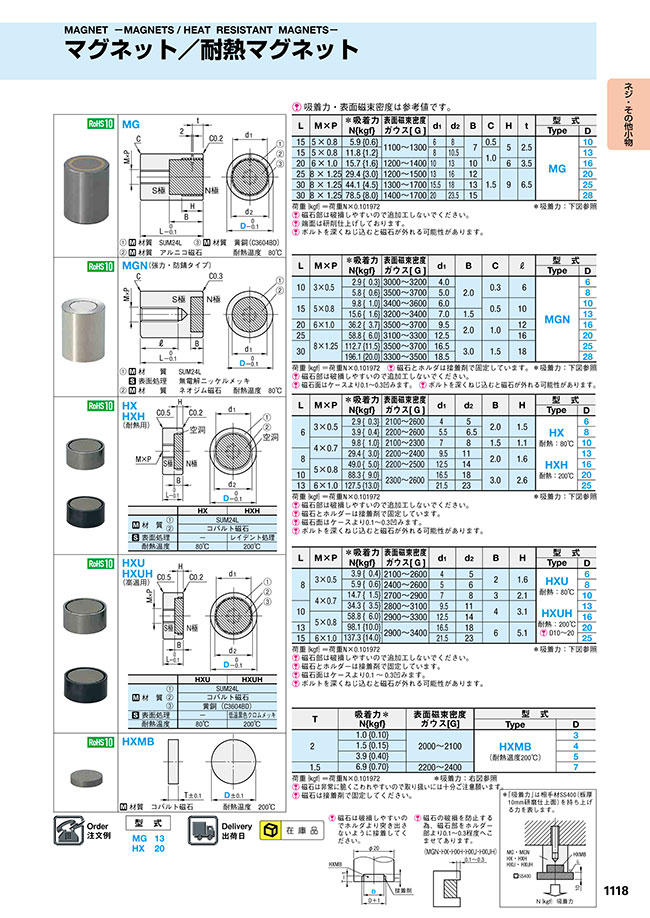

外形図・製品仕様
| HXUH | ||||
|---|---|---|---|---|
| ① | SUM24L | |||
| 材質 | ② | コバルト磁石 | ||
| ③ | 黄銅（C3604BD） | |||
| 表面処理 | 低温黒色クロムメッキ | |||
| 耐熱温度 | 200℃ | |||
規格表
| L | M×P | ※吸着力 N{kgf} | 表面磁束密度 ガウス［ G ］ | d1 | d2 | B | H | 型 式 | |
|---|---|---|---|---|---|---|---|---|---|
| Type | D | ||||||||
| 8 | 3×0.5 | 3.9 {0.4} | 2100～2600 | 4 | 5 | 2 | 1.6 | HXUH 耐熱：200℃ D10～20 | 6 |
| 5.9 {0.6} | 2400～2600 | 5 | 6 | 8 | |||||
| 4×0.7 | 14.7 {1.5} | 2700～2900 | 7 | 8 | 3 | 2.1 | 10 | ||
| 10 | 34.3 {3.5} | 2800～3100 | 9.5 | 11 | 4 | 3.1 | 13 | ||
| 5×0.8 | 58.8 {6.0} | 2900～3300 | 12.5 | 14 | 16 | ||||
| 13 | 98.1 {10.0} | 2900～3400 | 16.5 | 18 | 6 | 5.1 | 20 | ||
| 15 | 6×1.0 | 137.3 {14.0} | 21.5 | 23 | 25 | ||||
荷重｛kgf｝＝荷重N×0.101972
※吸着力：下図参照
磁石部は破損しやすいので追加工しないでください。
磁石とホルダーは接着剤で固定しています。
磁石面はケースより0.1 ～ 0.3凹みます。
ボルトを深くねじ込むと磁石が外れる可能性があります。
注文例
| 型式 | |
| HXUH 13 |
出荷日
関連情報
磁石は破損しやすいのでホルダより突き出さないように接着してください。
磁石の破損を防止する為、磁石部をホルダー部より0.1～0.3程度へこませてあります。
※「吸着力」は相手材SS400（板厚10mm研磨仕上面）を持ち上げる力を表します。
