ノックピン (パック商品) -タップ付ｈ7タイプ-
- 通常単価(税別)
- 3,700円～10,400円
- 税込単価
- 4,070円～11,440円
タップ付ｈ7タイプのノックピン（パック商品）です。100本入り、200本入りが...
詳細情報を確認する
未確定：候補が24型番あります。
商品情報
外形図・製品仕様
ノックピン（パック商品）
タップ付 h7 タイプ
100PACK－MSTH（100本入り）
200PACK－MSTH（200本入り）
[ ! ]D5・D6でL寸10の場合、タップの下穴が貫通する場合があります。
[ M ]材質 SUJ2
[ H ]硬度 45～50HRC
規格表
| ℓ1 | ℓ2 | M×P | ℓ | Dh7 | 型 式 | L | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PACK | Type | D | |||||||||||
| 1.5 | 0.3 | M3×0.5 | ※6 | 0 -0.012 | 100PACK （100本入り） 200PACK （200本入り） | MSTH | 5 | 10 | 15 | ||||
| 2.0 | 0.3 | M4×0.7 | 6 | 6 | 10 | ||||||||
| 8 | 15 | 20 | 25 | 30 | |||||||||
| 2.0 | 0.5 | M5×0.8 | 8 | 0 -0.015 | 8 | 20 | 30 | 40 | |||||
| 2.5 | 0.5 | M6×1.0 | 10 | 10 | 30 | 40 | |||||||
※D＝5の場合、ℓ＝6は参考値です。
注文例
| 型式 | － | L | ||||
| PACK | Type | D | ||||
| （100本入りの場合） 100 PACK－ （200本入りの場合） 200 PACK－ | MSTH MSTH | 6 6 | － － | 20 20 | ||
出荷日
|
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
5,500円 ( 6,050円 ) | 在庫品1日目当日出荷可能 |
5,500円 ( 6,050円 ) | 在庫品1日目当日出荷可能 |
3,700円 ( 4,070円 ) | 在庫品1日目当日出荷可能 |
3,700円 ( 4,070円 ) | 在庫品1日目当日出荷可能 |
3,700円 ( 4,070円 ) | 在庫品1日目当日出荷可能 |
3,700円 ( 4,070円 ) | 在庫品1日目当日出荷可能 |
3,700円 ( 4,070円 ) | 在庫品1日目当日出荷可能 |
4,600円 ( 5,060円 ) | 在庫品1日目当日出荷可能 |
4,600円 ( 5,060円 ) | 在庫品1日目当日出荷可能 |
4,600円 ( 5,060円 ) | 在庫品1日目当日出荷可能 |
4,100円 ( 4,510円 ) | 在庫品1日目当日出荷可能 |
4,100円 ( 4,510円 ) | 在庫品1日目当日出荷可能 |
10,400円 ( 11,440円 ) | 在庫品1日目当日出荷可能 |
10,400円 ( 11,440円 ) | 在庫品1日目当日出荷可能 |
7,000円 ( 7,700円 ) | 在庫品1日目当日出荷可能 |
7,000円 ( 7,700円 ) | 在庫品1日目当日出荷可能 |
7,000円 ( 7,700円 ) | 在庫品1日目当日出荷可能 |
7,000円 ( 7,700円 ) | 在庫品1日目当日出荷可能 |
7,000円 ( 7,700円 ) | 在庫品1日目当日出荷可能 |
8,800円 ( 9,680円 ) | 在庫品1日目当日出荷可能 |
8,800円 ( 9,680円 ) | 在庫品1日目当日出荷可能 |
8,800円 ( 9,680円 ) | 在庫品1日目当日出荷可能 |
7,800円 ( 8,580円 ) | 在庫品1日目当日出荷可能 |
7,800円 ( 8,580円 ) | 在庫品1日目当日出荷可能 |

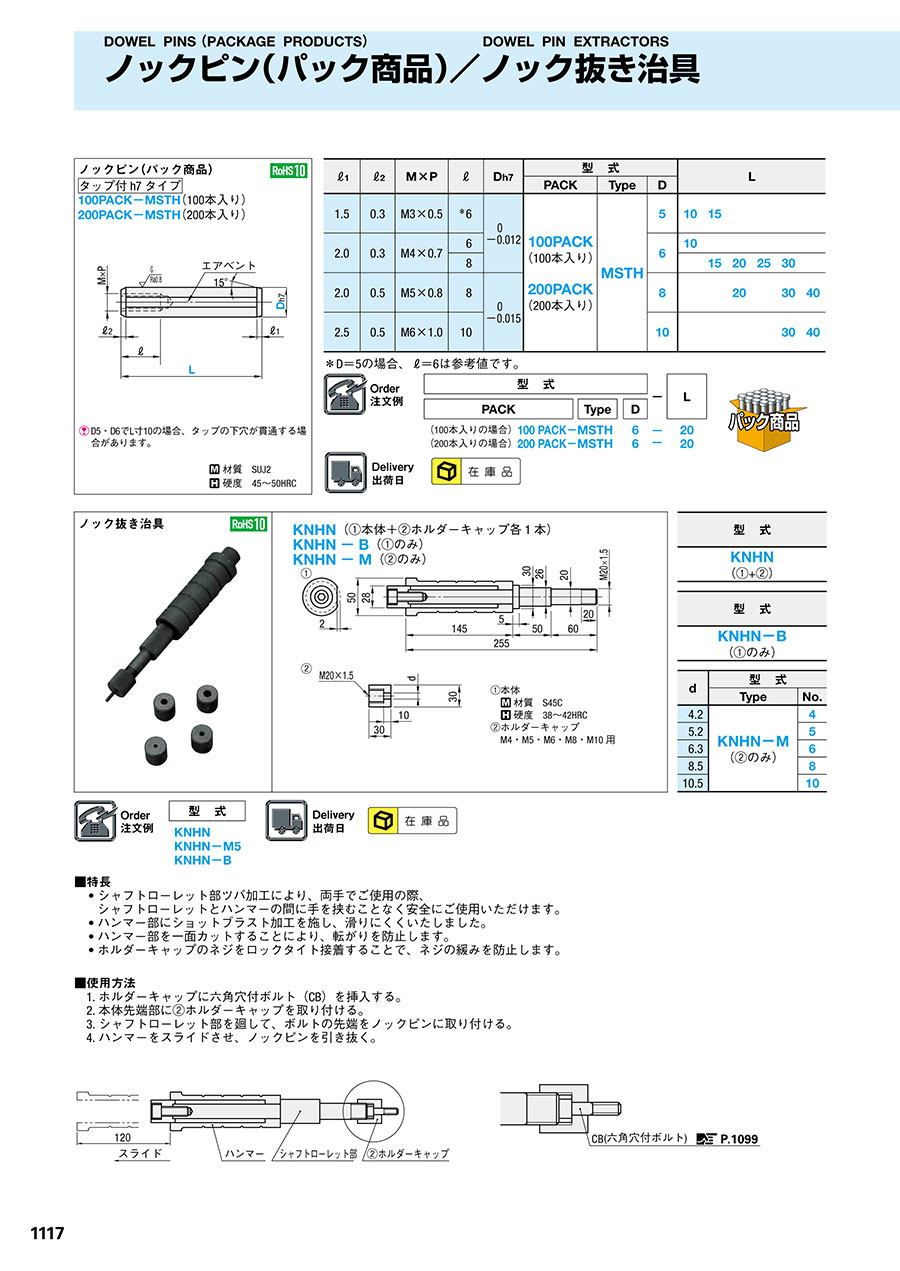

カタログ
ノックピン (パック商品) -タップ付ｈ7タイプ-のレビュー
位置決め
4
4.02019/09/02
お世話になっております。
バリエーションも豊富で
納期もはやく
たくさん在庫もあり
利用してます
0人が参考にしています。
ノック
4
4.02019/08/03
いつも大変お世話になります
納期迅速で助かりますし
価格的にも安価です
0人が参考にしています。
ノック
4
4.02019/07/03
いつもお世話になります
いつもよく利用しております
問題なく使用できております
0人が参考にしています。
金型位置決め用のノックピンとして使用
5
5.02018/08/16
金型をメンテナンスするごとに使い捨てで使用しています。安く手に入り、あまりありませんが買い忘れていても注文すれば翌日には...もっと読む
0人が参考にしています。
