ノックピン -タップ付ｈ7タイプ-【金型用標準部品】

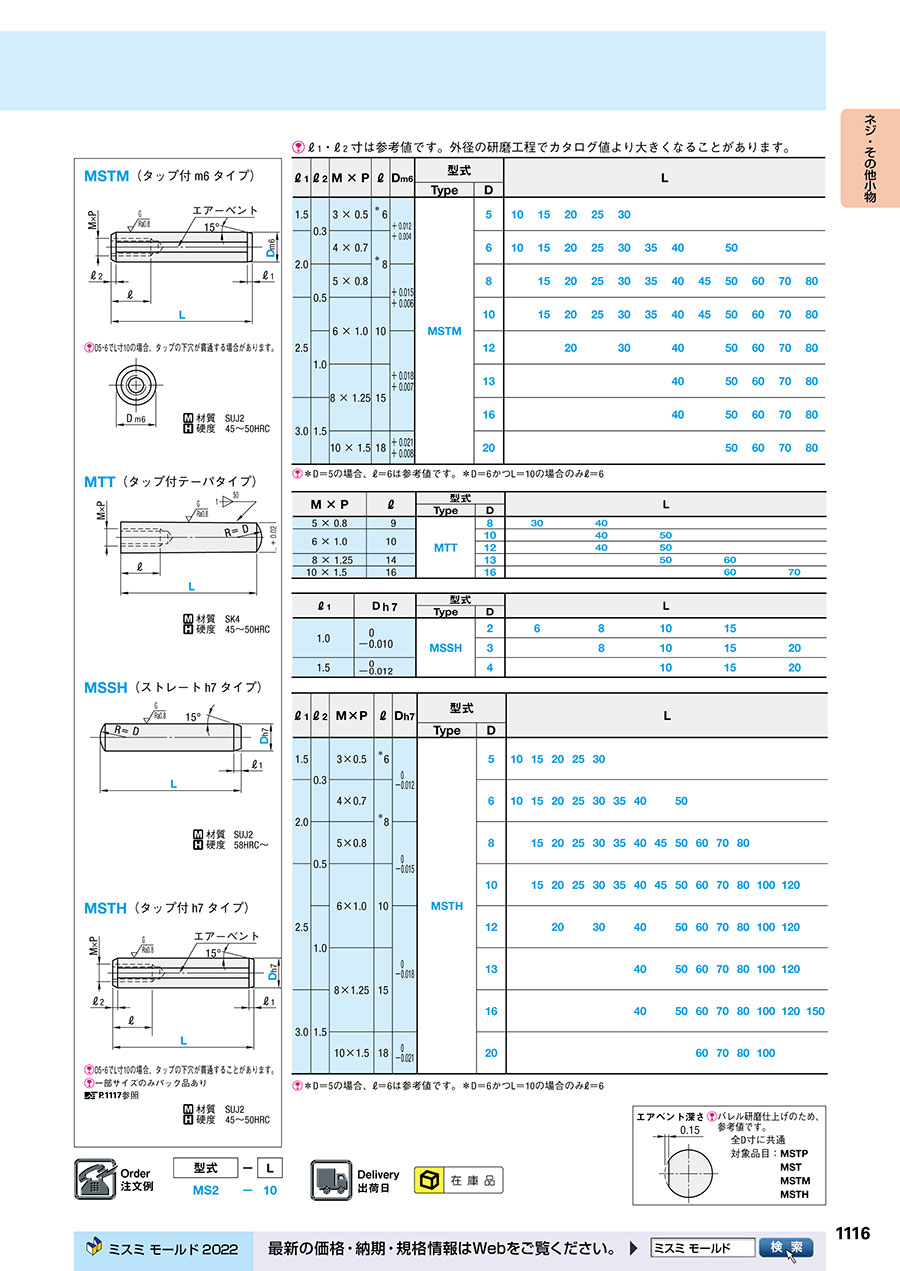

カタログ |P.1116

数量スライド割引
当日出荷可能

4.4

平均満足度4.4

この商品のレビューをみる（58件）

通常単価(税別): 160円～990円

税込単価: 176円～1,089円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ノックピン　マイナス公差　端部形状：片端テーパ､片端球　はめあい公差：h7

4.5

通常価格(税別)： 160円 (税込価格：176円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ノックピン　ストレート　【金型用標準部品】

4.6

通常価格(税別)： 375円 (税込価格：413円)

通常出荷日：在庫品1日目

はめ合い公差h7のタップ付ノックピンです。エアベントあり/なしのタイプが選べま...

詳細情報を確認する

環境対応
RoHS対応（10物質）
特性・用途
該当なし
種類
平行ピン
材質
SUJ2
詳細材質
SUJ2
軸径公差
マイナス公差
表面処理
なし
販売単位
バラ(1個から購入可能)

無料3D-CADライブラリー申し込み受付中

未確定：候補が76型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図・製品仕様

MSSH（ストレート h7 タイプ）
ノックピン -ストレート付ｈ7タイプ/タップ付ｈ7タイプ-【金型用標準部品】

[ M ]材質 SUJ2
[ H ]硬度 58HRC～

MSTH（タップ付 h7 タイプ）
ノックピン -ストレート付ｈ7タイプ/タップ付ｈ7タイプ-【金型用標準部品】

[ ! ]D5・6でL寸10の場合、タップの下穴が貫通することがあります。
[ ! ]一部サイズのみパック品あり
>> P.1117参照

[ M ]材質 SUJ2
[ H ]硬度 45～50HRC

規格表

ℓ₁	D_h7	型式		L
ℓ₁	D_h7	Type	D	L
1.0	0 -0.010	MSSH	2	6	8	10	15
1.0	0 -0.010		3		8	10	15	20
1.5	0 -0.012		4			10	15	20

ℓ₁	ℓ₂	M×P	ℓ	D_h7	型式		L
ℓ₁	ℓ₂	M×P	ℓ	D_h7	Type	D	L
1.5	0.3	3×0.5	^※6	0 -0.012	MSTH	5	10	15	20	25	30
2.0	0.3	4×0.7	^※8	0 -0.012		6	10	15	20	25	30	35	40		50
2.0	0.5	5×0.8	^※8	0 -0.015		8		15	20	25	30	35	40	45	50	60	70	80
2.5	0.5	6×1.0	10	0 -0.015		10		15	20	25	30	35	40	45	50	60	70	80	100	120
	1.0	6×1.0	10	0 -0.018		12			20		30		40		50	60	70	80	100	120
	1.0	8×1.25	15			13							40		50	60	70	80	100	120
3.0	1.5	8×1.25	15			16							40		50	60	70	80	100	120	150
3.0	1.5	10×1.5	18	0 -0.021		20										60	70	80	100

[ ! ]※D＝5の場合、ℓ＝6は参考値です。※D＝6かつL＝10の場合のみℓ＝6

注文例

型式	－	L
MS2	－	10

出荷日

在庫品

型番リスト

表示件数

型番

ねじ/ねじ穴有無	末端形状	呼び径	長さ	エアベント有無	はめあい公差	タップ穴	RoHS?	最小発注数量

なし	片側テーパ＋球状	2	6	なし	0/-0.010	無し	10	1個
なし	片側テーパ＋球状	2	8	なし	0/-0.010	無し	10	1個
なし	片側テーパ＋球状	2	10	なし	0/-0.010	無し	10	1個
なし	片側テーパ＋球状	2	15	なし	0/-0.010	無し	10	1個
なし	片側テーパ＋球状	3	8	なし	0/-0.010	無し	10	1個
なし	片側テーパ＋球状	3	10	なし	0/-0.010	無し	10	1個
なし	片側テーパ＋球状	3	15	なし	0/-0.010	無し	10	1個
なし	片側テーパ＋球状	3	20	なし	0/-0.010	無し	10	1個
なし	片側テーパ＋球状	4	10	なし	0/-0.012	無し	10	1個
なし	片側テーパ＋球状	4	15	なし	0/-0.012	無し	10	1個
なし	片側テーパ＋球状	4	20	なし	0/-0.012	無し	10	1個
内ねじ	片側テーパ/面取	5	10	あり	0/-0.012	片側タップ	10	1個
内ねじ	片側テーパ/面取	5	15	あり	0/-0.012	片側タップ	10	1個
内ねじ	片側テーパ/面取	5	20	あり	0/-0.012	片側タップ	10	1個
内ねじ	片側テーパ/面取	5	25	あり	0/-0.012	片側タップ	10	1個
内ねじ	片側テーパ/面取	5	30	あり	0/-0.012	片側タップ	10	1個
内ねじ	片側テーパ/面取	6	10	あり	0/-0.012	片側タップ	10	1個
内ねじ	片側テーパ/面取	6	15	あり	0/-0.012	片側タップ	10	1個
内ねじ	片側テーパ/面取	6	20	あり	0/-0.012	片側タップ	10	1個
内ねじ	片側テーパ/面取	6	25	あり	0/-0.012	片側タップ	10	1個
内ねじ	片側テーパ/面取	6	30	あり	0/-0.012	片側タップ	10	1個
内ねじ	片側テーパ/面取	6	35	あり	0/-0.012	片側タップ	10	1個
内ねじ	片側テーパ/面取	6	40	あり	0/-0.012	片側タップ	10	1個
内ねじ	片側テーパ/面取	6	50	あり	0/-0.012	片側タップ	10	1個
内ねじ	片側テーパ/面取	8	15	あり	0/-0.015	片側タップ	10	1個
内ねじ	片側テーパ/面取	8	20	あり	0/-0.015	片側タップ	10	1個
内ねじ	片側テーパ/面取	8	25	あり	0/-0.015	片側タップ	10	1個
内ねじ	片側テーパ/面取	8	30	あり	0/-0.015	片側タップ	10	1個
内ねじ	片側テーパ/面取	8	35	あり	0/-0.015	片側タップ	10	1個
内ねじ	片側テーパ/面取	8	40	あり	0/-0.015	片側タップ	10	1個
内ねじ	片側テーパ/面取	8	45	あり	0/-0.015	片側タップ	10	1個
内ねじ	片側テーパ/面取	8	50	あり	0/-0.015	片側タップ	10	1個
内ねじ	片側テーパ/面取	8	60	あり	0/-0.015	片側タップ	10	1個
内ねじ	片側テーパ/面取	8	70	あり	0/-0.015	片側タップ	10	1個
内ねじ	片側テーパ/面取	8	80	あり	0/-0.015	片側タップ	10	1個
内ねじ	片側テーパ/面取	10	15	あり	0/-0.015	片側タップ	10	1個
内ねじ	片側テーパ/面取	10	20	あり	0/-0.015	片側タップ	10	1個
内ねじ	片側テーパ/面取	10	25	あり	0/-0.015	片側タップ	10	1個
内ねじ	片側テーパ/面取	10	30	あり	0/-0.015	片側タップ	10	1個
内ねじ	片側テーパ/面取	10	35	あり	0/-0.015	片側タップ	10	1個
内ねじ	片側テーパ/面取	10	40	あり	0/-0.015	片側タップ	10	1個
内ねじ	片側テーパ/面取	10	45	あり	0/-0.015	片側タップ	10	1個
内ねじ	片側テーパ/面取	10	50	あり	0/-0.015	片側タップ	10	1個
内ねじ	片側テーパ/面取	10	60	あり	0/-0.015	片側タップ	10	1個
内ねじ	片側テーパ/面取	10	70	あり	0/-0.015	片側タップ	10	1個
内ねじ	片側テーパ/面取	10	80	あり	0/-0.015	片側タップ	10	1個
内ねじ	片側テーパ/面取	10	100	あり	0/-0.015	片側タップ	10	1個
内ねじ	片側テーパ/面取	10	120	あり	0/-0.015	片側タップ	10	1個
内ねじ	片側テーパ/面取	12	20	あり	0/-0.018	片側タップ	10	1個
内ねじ	片側テーパ/面取	12	30	あり	0/-0.018	片側タップ	10	1個
内ねじ	片側テーパ/面取	12	40	あり	0/-0.018	片側タップ	10	1個
内ねじ	片側テーパ/面取	12	50	あり	0/-0.018	片側タップ	10	1個
内ねじ	片側テーパ/面取	12	60	あり	0/-0.018	片側タップ	10	1個
内ねじ	片側テーパ/面取	12	70	あり	0/-0.018	片側タップ	10	1個
内ねじ	片側テーパ/面取	12	80	あり	0/-0.018	片側タップ	10	1個
内ねじ	片側テーパ/面取	12	100	あり	0/-0.018	片側タップ	10	1個
内ねじ	片側テーパ/面取	12	120	あり	0/-0.018	片側タップ	10	1個
内ねじ	片側テーパ/面取	13	40	あり	0/-0.018	片側タップ	10	1個
内ねじ	片側テーパ/面取	13	50	あり	0/-0.018	片側タップ	10	1個
内ねじ	片側テーパ/面取	13	60	あり	0/-0.018	片側タップ	10	1個

通常単価(税別) (税込単価)	通常出荷日

170円 ( 187円 )	在庫品1日目当日出荷可能
170円 ( 187円 )	在庫品1日目当日出荷可能
170円 ( 187円 )	在庫品1日目当日出荷可能
170円 ( 187円 )	在庫品1日目当日出荷可能
160円 ( 176円 )	在庫品1日目当日出荷可能
160円 ( 176円 )	在庫品1日目当日出荷可能
160円 ( 176円 )	在庫品1日目当日出荷可能
160円 ( 176円 )	在庫品1日目当日出荷可能
160円 ( 176円 )	在庫品1日目当日出荷可能
160円 ( 176円 )	在庫品1日目当日出荷可能
160円 ( 176円 )	在庫品1日目当日出荷可能
560円 ( 616円 )	在庫品1日目当日出荷可能
560円 ( 616円 )	在庫品1日目当日出荷可能
560円 ( 616円 )	在庫品1日目当日出荷可能
560円 ( 616円 )	在庫品1日目当日出荷可能
560円 ( 616円 )	在庫品1日目当日出荷可能
540円 ( 594円 )	在庫品1日目当日出荷可能
540円 ( 594円 )	在庫品1日目当日出荷可能
540円 ( 594円 )	在庫品1日目当日出荷可能
540円 ( 594円 )	在庫品1日目当日出荷可能
540円 ( 594円 )	在庫品1日目当日出荷可能
540円 ( 594円 )	在庫品1日目当日出荷可能
540円 ( 594円 )	在庫品1日目当日出荷可能
580円 ( 638円 )	在庫品1日目当日出荷可能
550円 ( 605円 )	在庫品1日目当日出荷可能
550円 ( 605円 )	在庫品1日目当日出荷可能
550円 ( 605円 )	在庫品1日目当日出荷可能
550円 ( 605円 )	在庫品1日目当日出荷可能
550円 ( 605円 )	在庫品1日目当日出荷可能
550円 ( 605円 )	在庫品1日目当日出荷可能
550円 ( 605円 )	在庫品1日目当日出荷可能
585円 ( 644円 )	在庫品1日目当日出荷可能
585円 ( 644円 )	在庫品1日目当日出荷可能
585円 ( 644円 )	在庫品1日目当日出荷可能
650円 ( 715円 )	在庫品1日目当日出荷可能
545円 ( 600円 )	在庫品1日目当日出荷可能
545円 ( 600円 )	在庫品1日目当日出荷可能
545円 ( 600円 )	在庫品1日目当日出荷可能
545円 ( 600円 )	在庫品1日目当日出荷可能
545円 ( 600円 )	在庫品1日目当日出荷可能
545円 ( 600円 )	在庫品1日目当日出荷可能
545円 ( 600円 )	在庫品1日目当日出荷可能
590円 ( 649円 )	在庫品1日目当日出荷可能
590円 ( 649円 )	在庫品1日目当日出荷可能
590円 ( 649円 )	在庫品1日目当日出荷可能
660円 ( 726円 )	在庫品1日目当日出荷可能
740円 ( 814円 )	在庫品1日目当日出荷可能
740円 ( 814円 )	在庫品1日目当日出荷可能
565円 ( 622円 )	在庫品1日目当日出荷可能
565円 ( 622円 )	在庫品1日目当日出荷可能
565円 ( 622円 )	在庫品1日目当日出荷可能
600円 ( 660円 )	在庫品1日目当日出荷可能
600円 ( 660円 )	在庫品1日目当日出荷可能
600円 ( 660円 )	在庫品1日目当日出荷可能
680円 ( 748円 )	在庫品1日目当日出荷可能
780円 ( 858円 )	在庫品1日目当日出荷可能
780円 ( 858円 )	在庫品1日目当日出荷可能
570円 ( 627円 )	在庫品1日目当日出荷可能
570円 ( 627円 )	在庫品1日目当日出荷可能
620円 ( 682円 )	在庫品1日目当日出荷可能

基本情報

基本情報

はめ合い公差h7のタップ付ノックピンです。エアベントあり/なしのタイプが選べます。
