コアピンホールドネジ -細目タイプ-

数量スライド割引
当日出荷可能

4.2

平均満足度4.2

この商品のレビューをみる（8件）

通常単価(税別): 110円～260円

税込単価: 121円～286円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

六角穴付皿ボルト -従来タイプ・JISタイプ- 【金型用標準部品】

4.3

通常価格(税別)： 308円 (税込価格：339円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

位置決めボルト -並目タイプ・細目タイプ-

4.2

通常価格(税別)： 450円 (税込価格：495円)

通常出荷日：在庫品1日目

細目タイプのコアピンホールドネジです。材質は機械構造用炭素鋼です。

詳細情報を確認する

ネジピッチ
細目

無料3D-CADライブラリー申し込み受付中

型番

未確定 5 件の候補があります。型番リストから選択するか、仕様を選択し型番を確定してください。

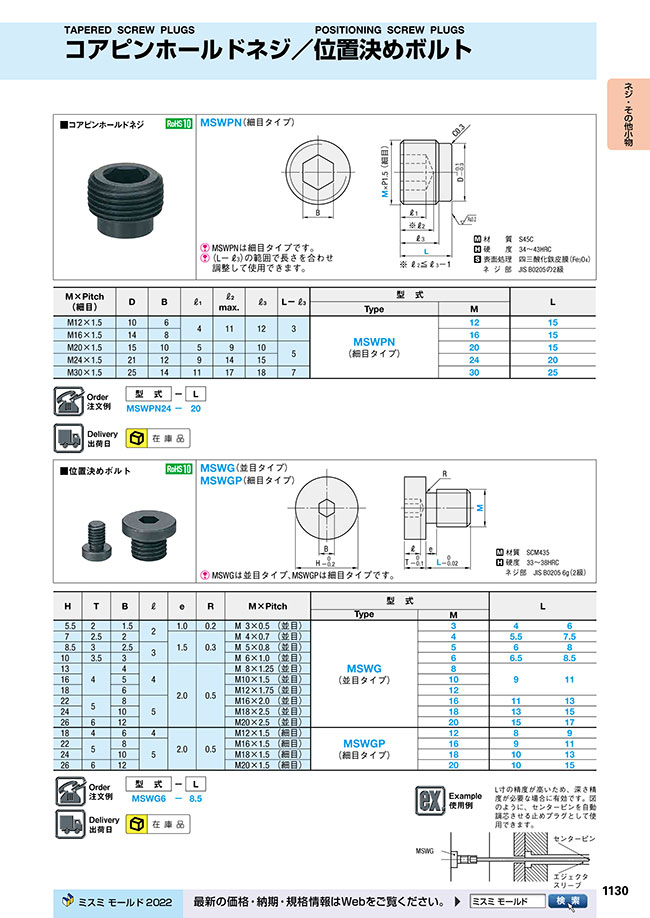

外形図・製品仕様

MSWPNは細目タイプです。
（L-ℓ₃）の範囲で長さを合わせ調整して使用できます。

	材質	S45C
	硬度	34～43HRC
	表面処理	四三酸化鉄皮膜（Fe₃O₄）
	ネジ部	JIS B0205の2級

規格表

M×Pitch （細目）	D	B	ℓ₁	ℓ₂ max.	ℓ₃	Lーℓ₃	型式		L
M×Pitch （細目）	D	B	ℓ₁	ℓ₂ max.	ℓ₃	Lーℓ₃	Type	M	L
M12×1.5	10	6	4	11	12	3	MSWPN （細目タイプ）	12	15
M16×1.5	14	8	4	11	12	3		16	15
M20×1.5	15	10	5	9	10	5		20	15
M24×1.5	21	12	9	14	15	5		24	20
M30×1.5	25	14	11	17	18	7		30	25
