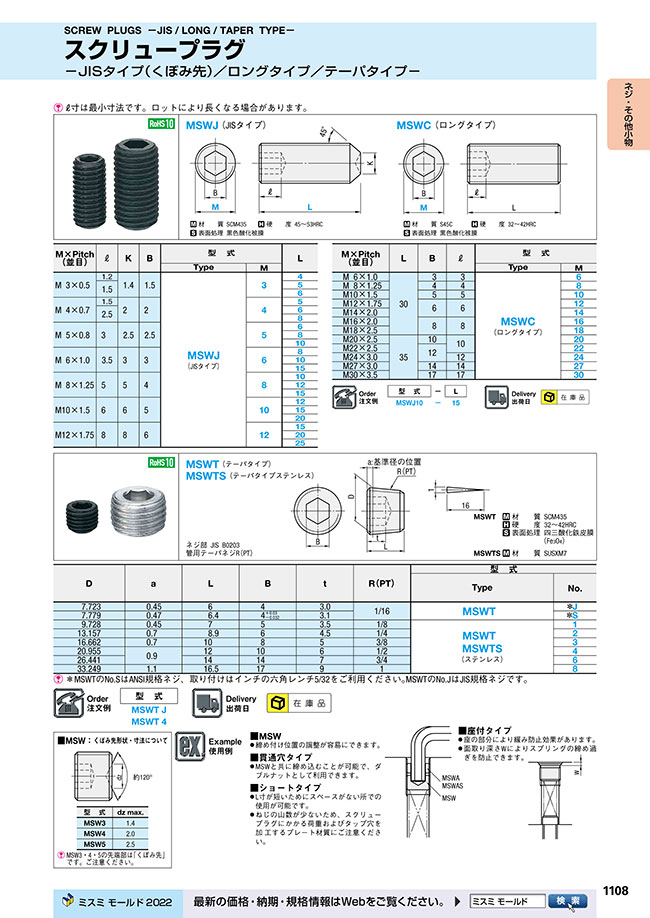

カタログ |P.1108

ミスミ

スクリュープラグ -JISタイプ・ロングタイプ-

数量スライド割引
当日出荷可能

4.5

平均満足度4.5

この商品のレビューをみる（11件）

通常単価(税別): 507円～696円

税込単価: 558円～766円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

スクリュープラグ -座付タイプ-

4.3

通常価格(税別)： 100円 (税込価格：110円)

通常出荷日：在庫品1日目

JISタイプ・ロングタイプのスクリュープラグ（くぼみ先）です。

詳細情報を確認する

無料3D-CADライブラリー申し込み受付中

型番

未確定 33 件の候補があります。型番リストから選択するか、仕様を選択し型番を確定してください。

外形図・製品仕様

材質 SCM435 硬度 45～53HRC
表面処理黒色酸化被膜

材質 S45C 硬度 32～42HRC
表面処理黒色酸化被膜

規格表

M×Pitch （並目）	ℓ	K	B	型式		L
M×Pitch （並目）	ℓ	K	B	Type	M	L
M3×0.5	1.2	1.4	1.5	MSWJ （JISタイプ）	3	4
	1.5					5
	1.5					6
M4×0.7	1.5	2	2		4	5
	2.5					6
	2.5					8
M5×0.8	3	2.5	2.5		5	6
						8
						10
M6×1.0	3.5	3	3		6	8
						10
						15
M8×1.25	5	5	4		8	10
						12
						15
M10×1.5	6	6	5		10	12
						15
						20
M12×1.75	8	8	6		12	15
						20
						25

M×Pitch （並目）	L	B	ℓ	型式
M×Pitch （並目）	L	B	ℓ	Type	M
M6×1.0	30	3	3	MSWC （ロングタイプ）	6
M8×1.25		4	4		8
M10×1.5		5	5		10
M12×1.75		6	6		12
M14×2.0		6	6		14
M16×2.0		8	8		16
M18×2.5		8	8		18
M20×2.5	35	10	10		20
M22×2.5		12	10		22
M24×3.0		12	12		24
M27×3.0		14	14		27
M30×3.5		17	17		30

注文例

出荷日

商品TOP

カタログ (見開き版)

絞り込み条件：3 項目の仕様が未選択です

形状タイプ
- ロングタイプ
- JISタイプ
M（呼び径）(mm)
- 3
- 4
- 5
- 6
- 8
- 10
- 12
- 14
- 16
- 18
- 20
- 22
- 24
- 27
- 30
L寸（全長）(mm)
- 4
- 5
- 6
- 8
- 10
- 12
- 15
- 20
- 25
- 30
- 35
タイプ
- MSWC
- MSWJ
CAD
- 2D
- 3D
出荷日
すべて
当日出荷可能

型番リスト

表示件数

型番

形状タイプ

M（呼び径）

(mm)

L寸（全長）

(mm)

RoHS?

最小発注数量

ロングタイプ	6	30	10	1個
ロングタイプ	8	30	10	1個
ロングタイプ	10	30	10	1個
ロングタイプ	12	30	10	1個
ロングタイプ	14	30	10	1個
ロングタイプ	16	30	10	1個
ロングタイプ	18	30	10	1個
ロングタイプ	20	35	10	1個
ロングタイプ	22	35	10	1個
ロングタイプ	24	35	10	1個
ロングタイプ	27	35	10	1個
ロングタイプ	30	35	10	1個
JISタイプ	3	4	10	1個
JISタイプ	3	5	10	1個
JISタイプ	3	6	10	1個
JISタイプ	4	5	10	1個
JISタイプ	4	6	10	1個
JISタイプ	4	8	10	1個
JISタイプ	5	6	10	1個
JISタイプ	5	8	10	1個
JISタイプ	5	10	10	1個
JISタイプ	6	8	10	1個
JISタイプ	6	10	10	1個
JISタイプ	6	15	10	1個
JISタイプ	8	10	10	1個
JISタイプ	8	12	10	1個
JISタイプ	8	15	10	1個
JISタイプ	10	12	10	1個
JISタイプ	10	15	10	1個
JISタイプ	10	20	10	1個
JISタイプ	12	15	10	1個
JISタイプ	12	20	10	1個
JISタイプ	12	25	10	1個

通常単価(税別) (税込単価)	通常出荷日

528円 ( 581円 )	在庫品1日目当日出荷可能
528円 ( 581円 )	在庫品1日目当日出荷可能
548円 ( 603円 )	在庫品1日目当日出荷可能
573円 ( 630円 )	在庫品1日目当日出荷可能
588円 ( 647円 )	在庫品1日目当日出荷可能
598円 ( 658円 )	在庫品1日目当日出荷可能
607円 ( 668円 )	在庫品1日目当日出荷可能
622円 ( 684円 )	在庫品1日目当日出荷可能
637円 ( 701円 )	在庫品1日目当日出荷可能
656円 ( 722円 )	在庫品1日目当日出荷可能
676円 ( 744円 )	在庫品1日目当日出荷可能
696円 ( 766円 )	在庫品1日目当日出荷可能
507円 ( 558円 )	在庫品1日目当日出荷可能
507円 ( 558円 )	在庫品1日目当日出荷可能
507円 ( 558円 )	在庫品1日目当日出荷可能
508円 ( 559円 )	在庫品1日目当日出荷可能
508円 ( 559円 )	在庫品1日目当日出荷可能
508円 ( 559円 )	在庫品1日目当日出荷可能
512円 ( 563円 )	在庫品1日目当日出荷可能
512円 ( 563円 )	在庫品1日目当日出荷可能
512円 ( 563円 )	在庫品1日目当日出荷可能
513円 ( 564円 )	在庫品1日目当日出荷可能
513円 ( 564円 )	在庫品1日目当日出荷可能
513円 ( 564円 )	在庫品1日目当日出荷可能
519円 ( 571円 )	在庫品1日目当日出荷可能
519円 ( 571円 )	在庫品1日目当日出荷可能
519円 ( 571円 )	在庫品1日目当日出荷可能
532円 ( 585円 )	在庫品1日目当日出荷可能
532円 ( 585円 )	在庫品1日目当日出荷可能
532円 ( 585円 )	在庫品1日目当日出荷可能
548円 ( 603円 )	在庫品1日目当日出荷可能
548円 ( 603円 )	在庫品1日目当日出荷可能
548円 ( 603円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

JISタイプ・ロングタイプのスクリュープラグ（くぼみ先）です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

スクリュープラグ -JISタイプ・ロングタイプ-のレビュー

4.5平均満足度：4.511件のレビュー

星5
55%
星4
45%
星3
0%
星2
0%
星1
0%

金型

満足度：4.02022/05/10

止め栓として使用していますが、品質も良く納期にも満足しています。

2人が参考にしています。

とめ

満足度：4.02021/07/31

ピンのとめに使用しました問題なくいきましたあと使用しないタップとかの埋めに使用してます

0人が参考にしています。

樹脂製の丸棒の固定

満足度：5.02021/05/25

金属製の部品の穴に樹脂製の丸棒を挿入して、丸棒が回転しないように押さえるために使用。使用にまったく問題ありませんでした。

0人が参考にしています。

自社品組み込み部品として使用

満足度：5.02021/04/05

自社品組み込み部品として使用しました。この手の商品は箱買いしか商社からは買えませんが 1ケからの購入ができて助かってお...もっと読む

0人が参考にしています。

押え

満足度：4.02021/01/23

ショ−トピンを抑えるのに使用しましたが非常に便利で問題なくうまくいきました

0人が参考にしています。
