型番

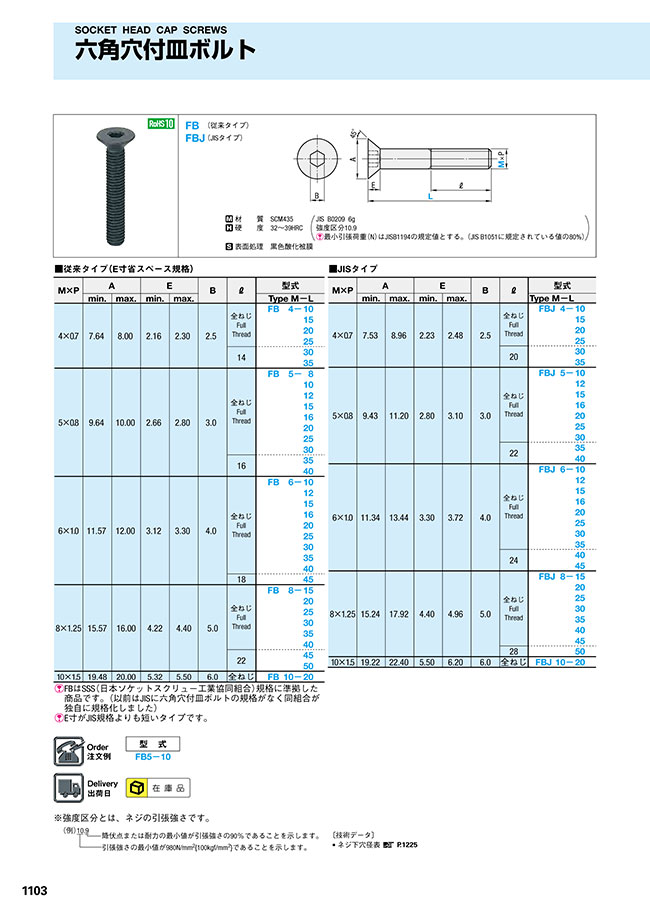

外形図・製品仕様
| 材質 | SCM435 | （JIS B0209 6g | ||||||||||||
| 硬度 | 32～39HRC | 強度区分 10.9 | ||||||||||||
| 最小引張荷重（N）はJISB1194の規定値とする。（JIS B1051に規定されている値の80%）） | ||||||||||||||
| 表面処理 | 黒色酸化被膜 | |||||||||||||
規格表
■従来タイプ（E寸省スペース規格）
| M×P | A | E | B | ℓ | 型式 | ||||
|---|---|---|---|---|---|---|---|---|---|
| min. | max. | min. | max. | Type M- | L | ||||
| 4×0.7 | 7.64 | 8.00 | 2.16 | 2.30 | 2.5 | 全ねじ Full Thread | FB 4- | 10 | |
| 15 | |||||||||
| 20 | |||||||||
| 25 | |||||||||
| 14 | 30 | ||||||||
| 35 | |||||||||
| 5×0.8 | 9.64 | 10.00 | 2.66 | 2.80 | 3.0 | 全ねじ Full Thread | FB 5- | 8 | |
| 10 | |||||||||
| 12 | |||||||||
| 15 | |||||||||
| 16 | |||||||||
| 20 | |||||||||
| 25 | |||||||||
| 30 | |||||||||
| 16 | 35 | ||||||||
| 40 | |||||||||
| 6×1.0 | 11.57 | 12.00 | 3.12 | 3.30 | 4.0 | 全ねじ Full Thread | FB 6- | 10 | |
| 12 | |||||||||
| 15 | |||||||||
| 16 | |||||||||
| 20 | |||||||||
| 25 | |||||||||
| 30 | |||||||||
| 35 | |||||||||
| 40 | |||||||||
| 18 | 45 | ||||||||
| 8×1.25 | 15.57 | 16.00 | 4.22 | 4.40 | 5.0 | 全ねじ Full Thread | FB 8- | 15 | |
| 20 | |||||||||
| 25 | |||||||||
| 30 | |||||||||
| 35 | |||||||||
| 40 | |||||||||
| 22 | 45 | ||||||||
| 50 | |||||||||
| 10×1.5 | 19.48 | 20.00 | 5.32 | 5.50 | 6.0 | 全ねじ | FB 10- | 20 | |
FBはSSS（日本ソケットスクリュー工業協同組合）規格に準拠した商品です。（以前はJISに六角穴付皿ボルトの規格がなく同組合が独自に規格化しました）
E寸がJIS規格よりも短いタイプです。
■JISタイプ
| M×P | A | E | B | ℓ | 型式 | ||||
|---|---|---|---|---|---|---|---|---|---|
| min. | max. | min. | max. | Type M- | L | ||||
| 4×0.7 | 7.53 | 8.96 | 2.23 | 2.48 | 2.5 | 全ねじ Full Thread | FBJ 4- | 10 | |
| 15 | |||||||||
| 20 | |||||||||
| 25 | |||||||||
| 20 | 30 | ||||||||
| 35 | |||||||||
| 5×0.8 | 9.43 | 11.20 | 2.80 | 3.10 | 3.0 | 全ねじ Full Thread | FBJ 5- | 10 | |
| 12 | |||||||||
| 15 | |||||||||
| 16 | |||||||||
| 20 | |||||||||
| 25 | |||||||||
| 30 | |||||||||
| 22 | 35 | ||||||||
| 40 | |||||||||
| 6×1.0 | 11.34 | 13.44 | 3.30 | 3.72 | 4.0 | 全ねじ Full Thread | FBJ 6- | 10 | |
| 12 | |||||||||
| 15 | |||||||||
| 16 | |||||||||
| 20 | |||||||||
| 25 | |||||||||
| 30 | |||||||||
| 35 | |||||||||
| 24 | 40 | ||||||||
| 45 | |||||||||
| 8×1.25 | 15.24 | 17.92 | 4.40 | 4.96 | 5.0 | 全ねじ Full Thread | FBJ 8- | 15 | |
| 20 | |||||||||
| 25 | |||||||||
| 30 | |||||||||
| 35 | |||||||||
| 40 | |||||||||
| 45 | |||||||||
| 28 | 50 | ||||||||
| 10×1.5 | 19.22 | 22.40 | 5.50 | 6.20 | 6.0 | 全ねじ | FBJ 10- | 20 | |
注文例
出荷日
関連情報
| ※強度区分とは、ネジの引張強さです。 | ||
| 〔技術データ〕 • ネジ下穴径表 P.1225 |
絞り込み条件：4 項目の仕様が未選択です
M（呼び径）
- 4
- 5
- 6
- 8
- 10
ネジ部範囲
- 不完全ねじ部有
- 全ねじ
L（全長）(mm)
- 8
- 10
- 12
- 15
- 16
- 20
- 25
- 30
- 35
- 40
- 45
- 50
仕様
- JIS
- 従来(E寸省スペース)
タイプ
- FB
- FBJ
CAD
- 2D
- 3D
出荷日
- すべて
- 当日出荷可能
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
309円 ( 340円 ) | 在庫品1日目当日出荷可能 |
309円 ( 340円 ) | 在庫品1日目当日出荷可能 |
309円 ( 340円 ) | 在庫品1日目当日出荷可能 |
310円 ( 341円 ) | 在庫品1日目当日出荷可能 |
311円 ( 342円 ) | 在庫品1日目当日出荷可能 |
315円 ( 347円 ) | 在庫品1日目当日出荷可能 |
308円 ( 339円 ) | 在庫品1日目当日出荷可能 |
309円 ( 340円 ) | 在庫品1日目当日出荷可能 |
309円 ( 340円 ) | 在庫品1日目当日出荷可能 |
309円 ( 340円 ) | 在庫品1日目当日出荷可能 |
309円 ( 340円 ) | 在庫品1日目当日出荷可能 |
309円 ( 340円 ) | 在庫品1日目当日出荷可能 |
310円 ( 341円 ) | 在庫品1日目当日出荷可能 |
311円 ( 342円 ) | 在庫品1日目当日出荷可能 |
315円 ( 347円 ) | 在庫品1日目当日出荷可能 |
316円 ( 348円 ) | 在庫品1日目当日出荷可能 |
309円 ( 340円 ) | 在庫品1日目当日出荷可能 |
309円 ( 340円 ) | 在庫品1日目当日出荷可能 |
309円 ( 340円 ) | 在庫品1日目当日出荷可能 |
309円 ( 340円 ) | 在庫品1日目当日出荷可能 |
309円 ( 340円 ) | 在庫品1日目当日出荷可能 |
310円 ( 341円 ) | 在庫品1日目当日出荷可能 |
311円 ( 342円 ) | 在庫品1日目当日出荷可能 |
315円 ( 347円 ) | 在庫品1日目当日出荷可能 |
316円 ( 348円 ) | 在庫品1日目当日出荷可能 |
318円 ( 350円 ) | 在庫品1日目当日出荷可能 |
312円 ( 343円 ) | 在庫品1日目当日出荷可能 |
313円 ( 344円 ) | 在庫品1日目当日出荷可能 |
313円 ( 344円 ) | 在庫品1日目当日出荷可能 |
313円 ( 344円 ) | 在庫品1日目当日出荷可能 |
315円 ( 347円 ) | 在庫品1日目当日出荷可能 |
316円 ( 348円 ) | 在庫品1日目当日出荷可能 |
318円 ( 350円 ) | 在庫品1日目当日出荷可能 |
319円 ( 351円 ) | 在庫品1日目当日出荷可能 |
316円 ( 348円 ) | 在庫品1日目当日出荷可能 |
309円 ( 340円 ) | 在庫品1日目当日出荷可能 |
309円 ( 340円 ) | 在庫品1日目当日出荷可能 |
309円 ( 340円 ) | 在庫品1日目当日出荷可能 |
310円 ( 341円 ) | 在庫品1日目当日出荷可能 |
311円 ( 342円 ) | 在庫品1日目当日出荷可能 |
315円 ( 347円 ) | 在庫品1日目当日出荷可能 |
309円 ( 340円 ) | 在庫品1日目当日出荷可能 |
309円 ( 340円 ) | 在庫品1日目当日出荷可能 |
309円 ( 340円 ) | 在庫品1日目当日出荷可能 |
309円 ( 340円 ) | 在庫品1日目当日出荷可能 |
309円 ( 340円 ) | 在庫品1日目当日出荷可能 |
310円 ( 341円 ) | 在庫品1日目当日出荷可能 |
311円 ( 342円 ) | 在庫品1日目当日出荷可能 |
315円 ( 347円 ) | 在庫品1日目当日出荷可能 |
316円 ( 348円 ) | 在庫品1日目当日出荷可能 |
309円 ( 340円 ) | 在庫品1日目当日出荷可能 |
309円 ( 340円 ) | 在庫品1日目当日出荷可能 |
309円 ( 340円 ) | 在庫品1日目当日出荷可能 |
309円 ( 340円 ) | 在庫品1日目当日出荷可能 |
309円 ( 340円 ) | 在庫品1日目当日出荷可能 |
310円 ( 341円 ) | 在庫品1日目当日出荷可能 |
311円 ( 342円 ) | 在庫品1日目当日出荷可能 |
315円 ( 347円 ) | 在庫品1日目当日出荷可能 |
316円 ( 348円 ) | 在庫品1日目当日出荷可能 |
318円 ( 350円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
従来タイプ・JISタイプの六角穴付皿ボルトです。材質はクロモリ鋼です。
