プラ型用部品技術窓口
熱交換パイプ
- 通常単価(税別)
- 4,350円～5,450円
- 税込単価
- 4,785円～5,995円
通常出荷日：在庫品1日目当日出荷可能
安定した高い冷却効果を生み出せる、熱交換パイプです。材質は銅です。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)

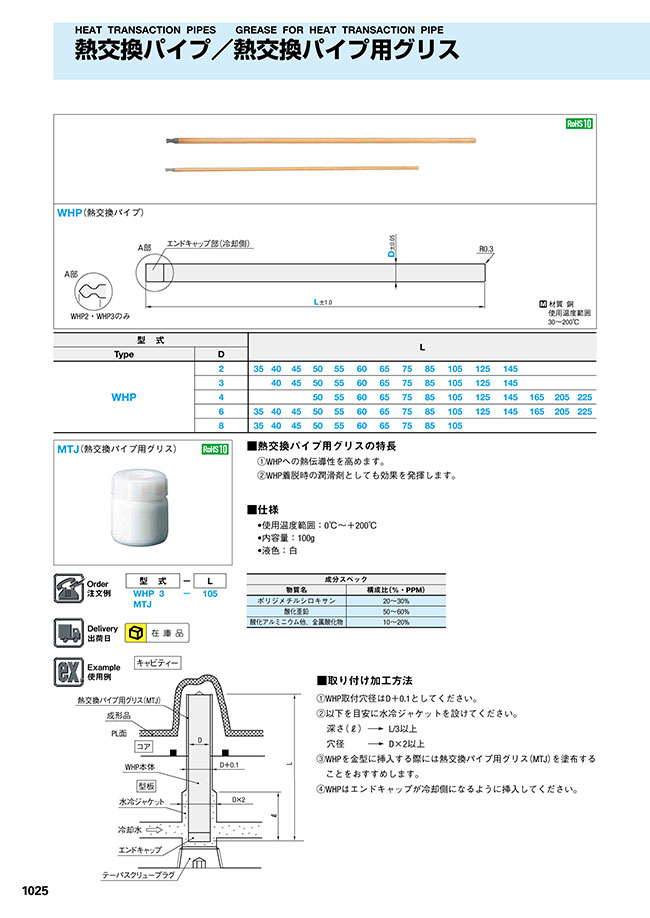

外形図・製品仕様
材質 銅
使用温度範囲 30～200℃
規格表
| 型 式 | L | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Type | D | |||||||||||||||
| WHP | 2 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 75 | 85 | 105 | 125 | 145 | |||
| 3 | 40 | 45 | 50 | 55 | 60 | 65 | 75 | 85 | 105 | 125 | 145 | |||||
| 4 | 50 | 55 | 60 | 65 | 75 | 85 | 105 | 125 | 145 | 165 | 205 | 225 | ||||
| 6 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 75 | 85 | 105 | 125 | 145 | 165 | 205 | 225 | |
| 8 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 75 | 85 | 105 | ||||||
注文例
出荷日
関連情報
■取り付け加工方法
① WHP取付穴径はD+0.1としてください。
② 以下を目安に水冷ジャケットを設けてください。
深さ（ℓ） → L/3以上
穴径 → D×2以上
③ WHPを金型に挿入する際には熱交換パイプ用グリス（MTJ）を塗布することをおすすめします。
④ WHPはエンドキャップが冷却側になるように挿入してください。
① WHP取付穴径はD+0.1としてください。
② 以下を目安に水冷ジャケットを設けてください。
深さ（ℓ） → L/3以上
穴径 → D×2以上
③ WHPを金型に挿入する際には熱交換パイプ用グリス（MTJ）を塗布することをおすすめします。
④ WHPはエンドキャップが冷却側になるように挿入してください。
絞り込み条件：2 項目の仕様が未選択です
D(外径)(mm)
- 2
- 3
- 4
- 6
- 8
L(全長)(mm)
- 35
- 40
- 45
- 50
- 55
- 60
- 65
- 75
- 85
- 105
- 125
- 145
- 165
- 205
- 225
タイプ
- WHP
CAD
- 2D
- 3D
出荷日
- すべて
- 当日出荷可能
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
5,450円 ( 5,995円 ) | 在庫品1日目当日出荷可能 |
5,450円 ( 5,995円 ) | 在庫品1日目当日出荷可能 |
5,450円 ( 5,995円 ) | 在庫品1日目当日出荷可能 |
5,450円 ( 5,995円 ) | 在庫品1日目当日出荷可能 |
5,450円 ( 5,995円 ) | 在庫品1日目当日出荷可能 |
5,450円 ( 5,995円 ) | 在庫品1日目当日出荷可能 |
5,450円 ( 5,995円 ) | 在庫品1日目当日出荷可能 |
5,450円 ( 5,995円 ) | 在庫品1日目当日出荷可能 |
5,450円 ( 5,995円 ) | 在庫品1日目当日出荷可能 |
5,450円 ( 5,995円 ) | 在庫品1日目当日出荷可能 |
5,450円 ( 5,995円 ) | 在庫品1日目当日出荷可能 |
5,450円 ( 5,995円 ) | 在庫品1日目当日出荷可能 |
4,350円 ( 4,785円 ) | 在庫品1日目当日出荷可能 |
4,350円 ( 4,785円 ) | 在庫品1日目当日出荷可能 |
4,350円 ( 4,785円 ) | 在庫品1日目当日出荷可能 |
4,350円 ( 4,785円 ) | 在庫品1日目当日出荷可能 |
4,350円 ( 4,785円 ) | 在庫品1日目当日出荷可能 |
4,350円 ( 4,785円 ) | 在庫品1日目当日出荷可能 |
4,350円 ( 4,785円 ) | 在庫品1日目当日出荷可能 |
4,350円 ( 4,785円 ) | 在庫品1日目当日出荷可能 |
4,350円 ( 4,785円 ) | 在庫品1日目当日出荷可能 |
4,350円 ( 4,785円 ) | 在庫品1日目当日出荷可能 |
4,350円 ( 4,785円 ) | 在庫品1日目当日出荷可能 |
4,350円 ( 4,785円 ) | 在庫品1日目当日出荷可能 |
4,350円 ( 4,785円 ) | 在庫品1日目当日出荷可能 |
4,350円 ( 4,785円 ) | 在庫品1日目当日出荷可能 |
4,350円 ( 4,785円 ) | 在庫品1日目当日出荷可能 |
4,350円 ( 4,785円 ) | 在庫品1日目当日出荷可能 |
4,350円 ( 4,785円 ) | 在庫品1日目当日出荷可能 |
4,350円 ( 4,785円 ) | 在庫品1日目当日出荷可能 |
4,350円 ( 4,785円 ) | 在庫品1日目当日出荷可能 |
4,350円 ( 4,785円 ) | 在庫品1日目当日出荷可能 |
4,350円 ( 4,785円 ) | 在庫品1日目当日出荷可能 |
4,350円 ( 4,785円 ) | 在庫品1日目当日出荷可能 |
4,350円 ( 4,785円 ) | 在庫品1日目当日出荷可能 |
4,390円 ( 4,829円 ) | 在庫品1日目当日出荷可能 |
4,390円 ( 4,829円 ) | 在庫品1日目当日出荷可能 |
4,390円 ( 4,829円 ) | 在庫品1日目当日出荷可能 |
4,390円 ( 4,829円 ) | 在庫品1日目当日出荷可能 |
4,390円 ( 4,829円 ) | 在庫品1日目当日出荷可能 |
4,390円 ( 4,829円 ) | 在庫品1日目当日出荷可能 |
4,390円 ( 4,829円 ) | 在庫品1日目当日出荷可能 |
4,390円 ( 4,829円 ) | 在庫品1日目当日出荷可能 |
4,390円 ( 4,829円 ) | 在庫品1日目当日出荷可能 |
4,390円 ( 4,829円 ) | 在庫品1日目当日出荷可能 |
4,390円 ( 4,829円 ) | 在庫品1日目当日出荷可能 |
4,390円 ( 4,829円 ) | 在庫品1日目当日出荷可能 |
4,390円 ( 4,829円 ) | 在庫品1日目当日出荷可能 |
4,390円 ( 4,829円 ) | 在庫品1日目当日出荷可能 |
4,390円 ( 4,829円 ) | 在庫品1日目当日出荷可能 |
4,390円 ( 4,829円 ) | 在庫品1日目当日出荷可能 |
4,390円 ( 4,829円 ) | 在庫品1日目当日出荷可能 |
4,390円 ( 4,829円 ) | 在庫品1日目当日出荷可能 |
4,390円 ( 4,829円 ) | 在庫品1日目当日出荷可能 |
4,390円 ( 4,829円 ) | 在庫品1日目当日出荷可能 |
4,390円 ( 4,829円 ) | 在庫品1日目当日出荷可能 |
4,390円 ( 4,829円 ) | 在庫品1日目当日出荷可能 |
4,390円 ( 4,829円 ) | 在庫品1日目当日出荷可能 |
4,390円 ( 4,829円 ) | 在庫品1日目当日出荷可能 |
4,390円 ( 4,829円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
安定した高い冷却効果を生み出せる、熱交換パイプです。材質は銅です。
熱交換パイプのレビュー
プラ型冷却用
5
5.02018/02/01
成形屋さんの指示で設置しました。
価格が高いだけあり、効果的です。
3人が参考にしています。
金型作製
4
4.02021/04/27
細くて長いピンに使用しています。
冷却性も十分で大変助かります。
2人が参考にしています。
プラ型の冷却
4
4.02018/05/31
非常に狭い部分の冷却に使用しています。
価格が高いのが難点ですが、役に立ってます。
1人が参考にしています。
冷却
4
4.02022/08/10
冷却効力が非常に
効果あります
すごくひえるので
便利で製品変形がないです
0人が参考にしています。
冷却
4
4.02022/08/10
冷却効果はかなりあります
コアがそっているのが
なおり製品の変形もおさまりました
0人が参考にしています。
よくあるご質問（FAQ）
Q熱交換パイプ用グリスMTJについて、この商品を塗った場合とそうでない場合、冷え方等に大きな差があるのでしょうか？
A
効果につきましては、カタログ 熱交換パイプ 概要ページをご参照ください
Q熱交換パイプは水以外で冷却はできますか？あれば教えていただけますでしょうか？
A
水媒体での冷却を推奨しております。オイルですと、粘性の問題、またエアーですと、熱伝導率が低いことから推奨をしておりません。
Q熱交換パイプWHPの使用温度範囲は30℃～+200℃となっていますが、+250℃位まで使用可能な商品は有りますか？
A
ミスミで取り扱っている熱交換パイプはWHPのみとなっております。高温下ではパイプ内部の圧力が上昇し不具合が生じる可能性がありますので、使用範囲温度内でのご使用をお願い致します。
この商品を見た人は、こんな商品も見ています
よく一緒に購入される商品
最近見た商品
通常価格、通常出荷日が表示と異なる場合がございます
熱交換パイプカテゴリの売れ筋ランキング
通常価格、通常出荷日が表示と異なる場合がございます
ミスミ
熱交換パイプ
4.1通常価格(税別)：4,350円～
通常出荷日:当日出荷可能在庫品1日目
ミスミ
バッフル板 -テーパスクリューブラグ付き-
4.2通常出荷日:3日目
ミスミ
シールテープ
4.5通常価格(税別)：190円～
通常出荷日:当日出荷可能在庫品1日目
ミスミ
バッフル板 -ブランクタイプ-
4.3通常価格(税別)：280円～
通常出荷日:当日出荷可能在庫品1日目
ミスミ
冷却穴止め栓
3.6通常価格(税別)：430円～
通常出荷日:当日出荷可能在庫品1日目
ミスミ
冷却パイプ -細目ネジタイプ-
3.9通常価格(税別)：340円～
通常出荷日:当日出荷可能在庫品1日目
ミスミ
冷却穴止め栓 -メタルバータイプ-
0通常出荷日:3日目
ミスミ
冷却パイプ -ノック止めタイプ/ツバ止めタイプ-
4.3通常価格(税別)：1,960円～
通常出荷日:当日出荷可能在庫品1日目
ミスミ
ステンレスバッフル板 -テーパスクリューブラグ付き-
4.3通常出荷日:3日目
