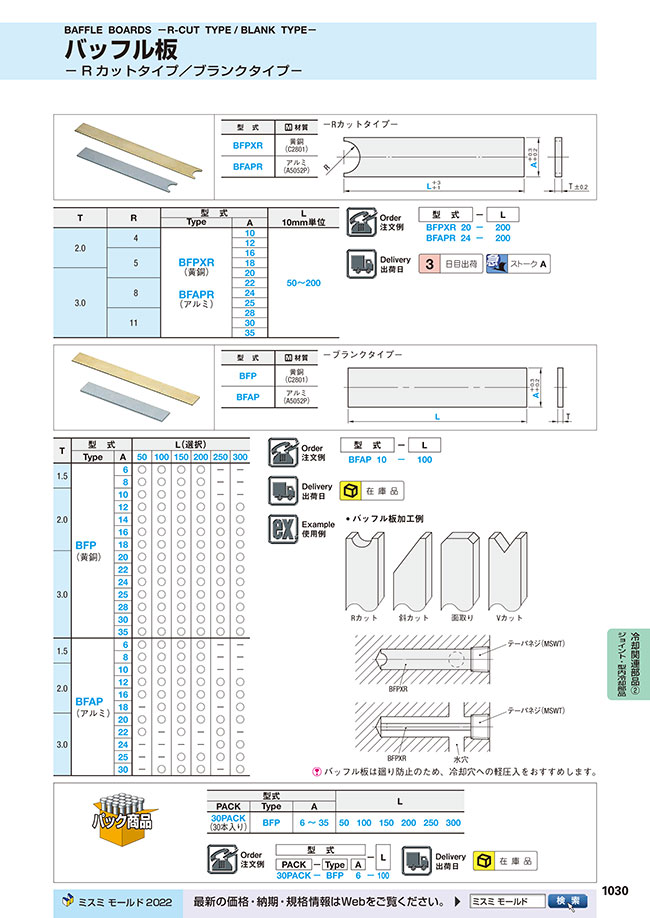

カタログ |P.1030

ミスミ

バッフル板 -Rカットタイプ/斜カットタイプ-

4.1

平均満足度4.1

この商品のレビューをみる（10件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

バッフル板 -ブランクタイプ-

4.3

通常価格(税別)： 280円 (税込価格：308円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

スパイラルバッフル板 -セパレートタイプ・ストレートタイプ-

通常価格(税別)： 300円 (税込価格：330円)

通常出荷日：在庫品1日目

Rカットタイプ/斜カットタイプのバッフル板です。バッフル版は廻り防止のため、冷...

詳細情報を確認する

テーパスクリュプラグ有無
無
仕切り板
なし
形状
平板
タイプ
Rカット

無料3D-CADライブラリー申し込み受付中

型番

未確定 22 件の候補があります。型番リストから選択するか、仕様を選択し型番を確定してください。

外形図・製品仕様

型式	[ M ] 材質
BFPXR	黄銅（C2801）
BFAPR	アルミ（A5052P）

規格表

T	R	型式		L 10mm単位
T	R	Type	A	L 10mm単位
2.0	4	BFPXR （黄銅） BFAPR （アルミ）	10	50～200
	4		12
	5		16
			18
3.0			20
	8		22
			24
			25
	11		28
			30
			35

注文例

出荷日

商品TOP

カタログ (見開き版)

絞り込み条件：3 項目の仕様が未選択です

材質
- アルミ
- 黄銅
A寸法（幅）(mm)
- 10
- 12
- 16
- 18
- 20
- 22
- 24
- 25
- 28
- 30
- 35
L(全長)(mm)
[50-200/10mm単位]
タイプ
- BFAPR
- BFPXR
CAD
- 2D
- 3D
出荷日
すべて
3日以内

型番リスト

表示件数

型番

材質

A寸法（幅）

(mm)

L(全長)

(mm)

最小発注数量

アルミ	10	50 ～ 200	1個
アルミ	12	50 ～ 200	1個
アルミ	16	50 ～ 200	1個
アルミ	18	50 ～ 200	1個
アルミ	20	50 ～ 200	1個
アルミ	22	50 ～ 200	1個
アルミ	24	50 ～ 200	1個
アルミ	25	50 ～ 200	1個
アルミ	28	50 ～ 200	1個
アルミ	30	50 ～ 200	1個
アルミ	35	50 ～ 200	1個
黄銅	10	50 ～ 200	1個
黄銅	12	50 ～ 200	1個
黄銅	16	50 ～ 200	1個
黄銅	18	50 ～ 200	1個
黄銅	20	50 ～ 200	1個
黄銅	22	50 ～ 200	1個
黄銅	24	50 ～ 200	1個
黄銅	25	50 ～ 200	1個
黄銅	28	50 ～ 200	1個
黄銅	30	50 ～ 200	1個
黄銅	35	50 ～ 200	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目

詳細情報

基本情報

Rカットタイプ/斜カットタイプのバッフル板です。バッフル版は廻り防止のため、冷却穴への軽圧入をおすすめします。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
