プラ型用部品技術窓口
冷却パイプ -細目ネジタイプ-
型番

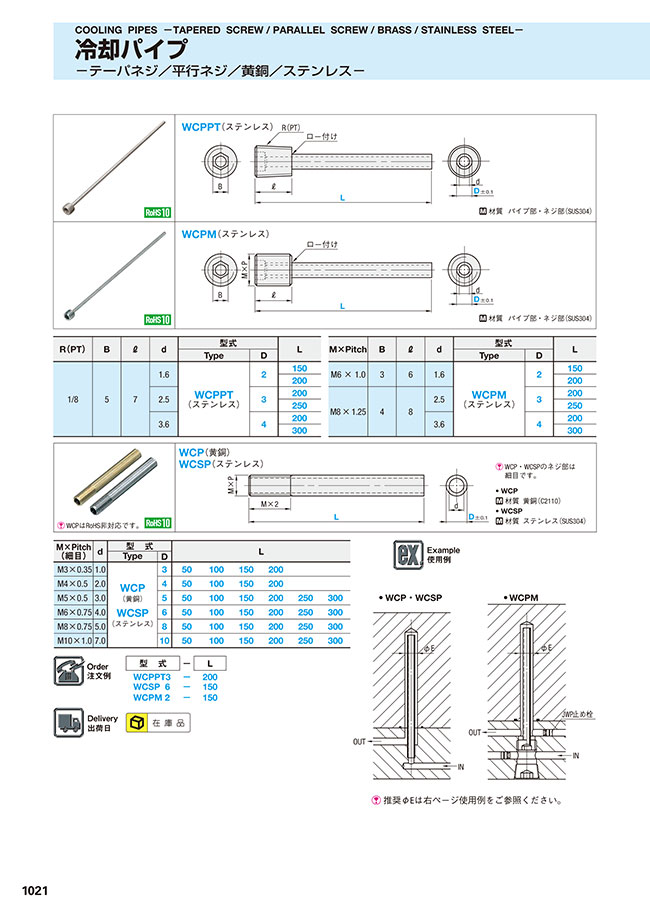

外形図・製品仕様
WCPはRoHS非対応です。
WCP・WCSPのネジ部は細目です。
• WCP
材質 黄銅（C2110）
• WCSP
材質 ステンレス（SUS304）
規格表
| M×Pitch （細目） | d | 型 式 | L | ||||||
|---|---|---|---|---|---|---|---|---|---|
| Type | D | ||||||||
| M3×0.35 | 1.0 | WCP （黄銅） WCSP （ステンレス） | 3 | 50 | 100 | 150 | 200 | ||
| M4×0.5 | 2.0 | 4 | 50 | 100 | 150 | 200 | |||
| M5×0.5 | 3.0 | 5 | 50 | 100 | 150 | 200 | 250 | 300 | |
| M6×0.75 | 4.0 | 6 | 50 | 100 | 150 | 200 | 250 | 300 | |
| M8×0.75 | 5.0 | 8 | 50 | 100 | 150 | 200 | 250 | 300 | |
| M10×1.0 | 7.0 | 10 | 50 | 100 | 150 | 200 | 250 | 300 | |
注文例
出荷日
関連情報
| D | 推奨φE |
|---|---|
| 1.5～2 | 4～5 |
| 2.5 | 5～6 |
| 3～3.2 | 6～7 |
| 4～5 | 8 |
| 6 | 10 |
| 8 | 12 |
| 10 | 16 |
| 12 | 20 |
絞り込み条件：4 項目の仕様が未選択です
材質
- ステンレス
- 黄銅
材質（パイプ部）
- ステンレス
- 黄銅
D(パイプ径)(mm)
- 3
- 4
- 5
- 6
- 8
- 10
L（全長）(mm)
- 50
- 100
- 150
- 200
- 250
- 300
タイプ
- WCP
- WCSP
CAD
- 2D
- 3D
出荷日
- すべて
- 当日出荷可能
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
340円 ( 374円 ) | 在庫品1日目当日出荷可能 |
340円 ( 374円 ) | 在庫品1日目当日出荷可能 |
400円 ( 440円 ) | 在庫品1日目当日出荷可能 |
400円 ( 440円 ) | 在庫品1日目当日出荷可能 |
370円 ( 407円 ) | 在庫品1日目当日出荷可能 |
370円 ( 407円 ) | 在庫品1日目当日出荷可能 |
430円 ( 473円 ) | 在庫品1日目当日出荷可能 |
430円 ( 473円 ) | 在庫品1日目当日出荷可能 |
400円 ( 440円 ) | 在庫品1日目当日出荷可能 |
400円 ( 440円 ) | 在庫品1日目当日出荷可能 |
450円 ( 495円 ) | 在庫品1日目当日出荷可能 |
450円 ( 495円 ) | 在庫品1日目当日出荷可能 |
570円 ( 627円 ) | 在庫品1日目当日出荷可能 |
570円 ( 627円 ) | 在庫品1日目当日出荷可能 |
450円 ( 495円 ) | 在庫品1日目当日出荷可能 |
450円 ( 495円 ) | 在庫品1日目当日出荷可能 |
520円 ( 572円 ) | 在庫品1日目当日出荷可能 |
520円 ( 572円 ) | 在庫品1日目当日出荷可能 |
630円 ( 693円 ) | 在庫品1日目当日出荷可能 |
630円 ( 693円 ) | 在庫品1日目当日出荷可能 |
520円 ( 572円 ) | 在庫品1日目当日出荷可能 |
520円 ( 572円 ) | 在庫品1日目当日出荷可能 |
570円 ( 627円 ) | 在庫品1日目当日出荷可能 |
570円 ( 627円 ) | 在庫品1日目当日出荷可能 |
680円 ( 748円 ) | 在庫品1日目当日出荷可能 |
680円 ( 748円 ) | 在庫品1日目当日出荷可能 |
570円 ( 627円 ) | 在庫品1日目当日出荷可能 |
570円 ( 627円 ) | 在庫品1日目当日出荷可能 |
680円 ( 748円 ) | 在庫品1日目当日出荷可能 |
680円 ( 748円 ) | 在庫品1日目当日出荷可能 |
860円 ( 946円 ) | 在庫品1日目当日出荷可能 |
860円 ( 946円 ) | 在庫品1日目当日出荷可能 |
360円 ( 396円 ) | 在庫品1日目当日出荷可能 |
360円 ( 396円 ) | 在庫品1日目当日出荷可能 |
420円 ( 462円 ) | 在庫品1日目当日出荷可能 |
420円 ( 462円 ) | 在庫品1日目当日出荷可能 |
400円 ( 440円 ) | 在庫品1日目当日出荷可能 |
400円 ( 440円 ) | 在庫品1日目当日出荷可能 |
450円 ( 495円 ) | 在庫品1日目当日出荷可能 |
450円 ( 495円 ) | 在庫品1日目当日出荷可能 |
420円 ( 462円 ) | 在庫品1日目当日出荷可能 |
420円 ( 462円 ) | 在庫品1日目当日出荷可能 |
470円 ( 517円 ) | 在庫品1日目当日出荷可能 |
470円 ( 517円 ) | 在庫品1日目当日出荷可能 |
570円 ( 627円 ) | 在庫品1日目当日出荷可能 |
570円 ( 627円 ) | 在庫品1日目当日出荷可能 |
470円 ( 517円 ) | 在庫品1日目当日出荷可能 |
470円 ( 517円 ) | 在庫品1日目当日出荷可能 |
530円 ( 583円 ) | 在庫品1日目当日出荷可能 |
530円 ( 583円 ) | 在庫品1日目当日出荷可能 |
630円 ( 693円 ) | 在庫品1日目当日出荷可能 |
630円 ( 693円 ) | 在庫品1日目当日出荷可能 |
530円 ( 583円 ) | 在庫品1日目当日出荷可能 |
530円 ( 583円 ) | 在庫品1日目当日出荷可能 |
570円 ( 627円 ) | 在庫品1日目当日出荷可能 |
570円 ( 627円 ) | 在庫品1日目当日出荷可能 |
680円 ( 748円 ) | 在庫品1日目当日出荷可能 |
680円 ( 748円 ) | 在庫品1日目当日出荷可能 |
570円 ( 627円 ) | 在庫品1日目当日出荷可能 |
570円 ( 627円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
細目ネジタイプの冷却パイプです。材質はステンレス、黄銅が選択可能です。
冷却パイプ -細目ネジタイプ-のレビュー
金型冷却回路で噴水状に通す為。
3
3.02018/05/30
タップを切って装着するだけなので組み込みが非常に簡単です。
タップが並目も選べると急遽ビスで止めたり出来るのと、パイプを...もっと読む
1人が参考にしています。
ネジ
4
4.02021/04/30
ネジ式なので
倒れたりせずに
使い勝手もよいです
高いコアなどに
0人が参考にしています。
冷却
3
3.02021/04/10
冷却用のパイプで
使い勝手が非常によいです
ネジで固定するので
安定してます
0人が参考にしています。
冷却
4
4.02021/03/28
こちらの
パイプは安価で
短納期ですぐにはいるので
あと細目ネジなので
よいですね
0人が参考にしています。
ネジ
4
4.02021/02/13
根元にネジがあり
バッフルと違って安定して
垂直がともてるので
非常によいです
0人が参考にしています。
