冷却パイプ -ノック止めタイプ/ツバ止めタイプ-

プラ型用部品技術窓口

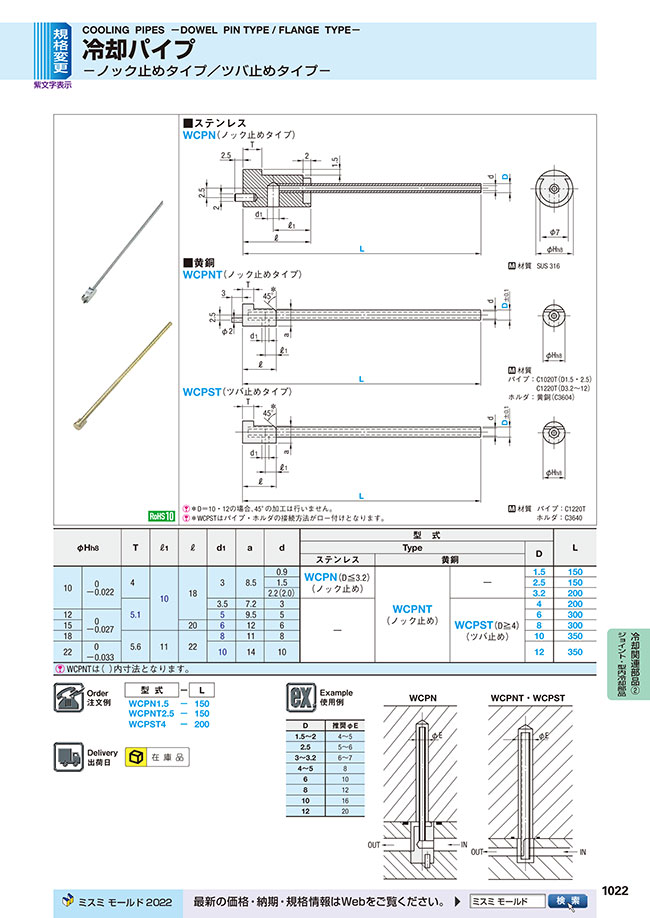

カタログ |P.1022

ミスミ

冷却パイプ -ノック止めタイプ/ツバ止めタイプ-

数量スライド割引
当日出荷可能

4.2

平均満足度4.2

この商品のレビューをみる（8件）

この商品のFAQをみる（4件）

通常単価(税別): 1,960円～4,810円

税込単価: 2,156円～5,291円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

冷却パイプ -細目ネジタイプ-

3.9

通常価格(税別)： 340円 (税込価格：374円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

冷却パイプ -テーパネジタイプ・平行ネジタイプ-

4.1

通常価格(税別)： 420円 (税込価格：462円)

通常出荷日：在庫品1日目

ノック止めタイプ/ツバ止めタイプの冷却パイプです。材質はステンレス、黄銅が選択...

詳細情報を確認する

取付位置
型内

無料3D-CADライブラリー申し込み受付中

型番

未確定 16 件の候補があります。型番リストから選択するか、仕様を選択し型番を確定してください。

外形図・製品仕様

※D＝10・12の場合、45°の加工は行いません。
※WCPSTはパイプ・ホルダの接続方法がロー付けとなります。

材質 SUS 316

材質
パイプ：	C1020T（D1.5・2.5）
	C1220T（D3.2～12）
ホルダ：	黄銅（C3604）

材質	パイプ： C1220T
	ホルダ： C3640

規格表

φH_h8		T	ℓ₁	ℓ	d₁	a	d	型式				L
								Type			D
								ステンレス	黄銅		D
10	0 -0.022	4	10	18	3	8.5	0.9	WCPN（D≦3.2）（ノック止め）	WCPNT （ノック止め）	-	1.5	150
							1.5				2.5	150
							2.2（2.0）				3.2	200
		5.1			3.5	7.2	3	-		WCPST（D≧4）（ツバ止め）	4	200
12	0 -0.027				5	9.5	5				6	300
15				20	6	12	6				8	300
18		5.6	11	22	8	11	8				10	350
22	0 -0.033	5.6	11	22	10	14	10				12	350
WCPNTは（）内寸法となります。

注文例

出荷日

絞り込み条件：5 項目の仕様が未選択です

材質
- ステンレス
- 黄銅
材質（パイプ部）
- ステンレス
- 無酸素銅
- りん脱酸銅
締結方法
- ノック止め
- ツバ止め
D(パイプ径)(mm)
- 1.5
- 2.5
- 3.2
- 4
- 6
- 8
- 10
- 12
L（全長）(mm)
- 150
- 200
- 300
- 350
タイプ
- WCPN
- WCPNT
- WCPST
CAD
- 2D
- 3D
出荷日
すべて
当日出荷可能

型番リスト

表示件数

型番

材質

材質（パイプ部）

締結方法

D(パイプ径)

(mm)

L（全長）

(mm)

RoHS?

最小発注数量

ステンレス	ステンレス	ノック止め	1.5	150	10	1個
ステンレス	ステンレス	ノック止め	2.5	150	10	1個
ステンレス	ステンレス	ノック止め	3.2	200	10	1個
黄銅	無酸素銅	ノック止め	1.5	150	10	1個
黄銅	無酸素銅	ノック止め	2.5	150	10	1個
黄銅	りん脱酸銅	ノック止め	3.2	200	10	1個
黄銅	りん脱酸銅	ノック止め	4	200	10	1個
黄銅	りん脱酸銅	ノック止め	6	300	10	1個
黄銅	りん脱酸銅	ノック止め	8	300	10	1個
黄銅	りん脱酸銅	ノック止め	10	350	10	1個
黄銅	りん脱酸銅	ノック止め	12	350	10	1個
黄銅	りん脱酸銅	ツバ止め	4	200	10	1個
黄銅	りん脱酸銅	ツバ止め	6	300	10	1個
黄銅	りん脱酸銅	ツバ止め	8	300	10	1個
黄銅	りん脱酸銅	ツバ止め	10	350	10	1個
黄銅	りん脱酸銅	ツバ止め	12	350	10	1個

通常単価(税別) (税込単価)	通常出荷日

4,390円 ( 4,829円 )	在庫品1日目当日出荷可能
4,600円 ( 5,060円 )	在庫品1日目当日出荷可能
4,810円 ( 5,291円 )	在庫品1日目当日出荷可能
2,440円 ( 2,684円 )	在庫品1日目当日出荷可能
2,540円 ( 2,794円 )	在庫品1日目当日出荷可能
2,630円 ( 2,893円 )	在庫品1日目当日出荷可能
2,130円 ( 2,343円 )	在庫品1日目当日出荷可能
2,380円 ( 2,618円 )	在庫品1日目当日出荷可能
2,600円 ( 2,860円 )	在庫品1日目当日出荷可能
3,060円 ( 3,366円 )	在庫品1日目当日出荷可能
3,320円 ( 3,652円 )	在庫品1日目当日出荷可能
1,960円 ( 2,156円 )	在庫品1日目当日出荷可能
2,300円 ( 2,530円 )	在庫品1日目当日出荷可能
2,420円 ( 2,662円 )	在庫品1日目当日出荷可能
2,870円 ( 3,157円 )	在庫品1日目当日出荷可能
2,980円 ( 3,278円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

ノック止めタイプ/ツバ止めタイプの冷却パイプです。材質はステンレス、黄銅が選択可能です。

商品担当おすすめ

ミスミ
冷却用ジョイント
冷却用ジョイントです。ステンレス、黄銅、黄銅（六角穴付）タイプから選択可能です。
ミスミ
冷却ユニジョイント -耐熱80℃-
冷却ユニジョイント（耐熱80℃）は、金型の冷却配管用のジョイントパイプです。
ミスミ
冷却ユニジョイント -耐熱タイプ-
冷却ユニジョイント（耐熱180℃）です。金型の冷却配管用に使用するジョイントパイプです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

冷却パイプ -ノック止めタイプ/ツバ止めタイプ-のレビュー

4.2平均満足度：4.28件のレビュー

星5
25%
星4
75%
星3
0%
星2
0%
星1
0%

コアピン・オス駒の冷却（型屋）

満足度：4.02024/07/08

この商品は素晴らしい。バッフル板が入らないような狭いスペースに小さな穴で配置できます。長さも十分です。そしてお値段もこの...もっと読む

0人が参考にしています。

製品の金型に使用

満足度：5.02023/05/31

注文してから到着までが迅速で、使い勝手が良く、とても満足です。

0人が参考にしています。

製品の一部

満足度：4.02022/05/10

この商品は自社製品の一部として製品に組み込んで使用しています。製品自体には何も問題ないと思います。ただ、ロウ付き部分に盛...もっと読む

0人が参考にしています。

パイプ

満足度：4.02021/10/29

入れ子のピン先端部までぎりぎまで冷却いれることができるので非常に重宝します

0人が参考にしています。

冷却

満足度：4.02021/03/15

長いコアのセンタ−ピンに先端まで冷却入れる際にこちらの商品使用します

0人が参考にしています。

8件全て見る

よくあるご質問（FAQ）

Q冷却パイプWCPST（ツバ止めタイプ）は廻り止めがついていますか？

まわり止めは付いていません。

Q冷却パイプWCPST（ツバ止めタイプ）の廻り止めのやり方を教えてください。

本商品のツバ径H寸法はh8公差となっております。相手穴の加工はJISはめ合い公差とお客様がご使用されている加工具をご検討の上、しまりばめでお願いします。

Q冷却パイプWCPST（ツバ止めタイプ）の結合部分はどの位の温度に耐えられますか？

150℃です。

その他のよくあるご質問（1件）を見る
