冷却ユニジョイント -耐熱80℃-
未確定：候補が8型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図・製品仕様
| 材質 | フレーム本体 ポリアセタール樹脂 |
| ネジ部 黄銅（C3604） | |
| ネジ部 JIS B0203 管用テーパネジR（PT） |
規格表
| T | ℓ | R（PT） | 型 式 | L | L1 | |
|---|---|---|---|---|---|---|
| Type | No. | |||||
| 31 | 9 | 1/8 | JWRL | 1 | 50 | 65 |
| 65 | 100 | |||||
| 100 | 160 | |||||
| 35 | 12.7 | 1/4 | 2 | 50 | 65 | |
| 65 | 100 | |||||
| 100 | 160 | |||||
外形図・製品仕様
| 材質 | フレーム本体 ポリアセタール樹脂 |
| チューブ ウレタン | |
| ネ ジ 部 黄銅（C3604） | |
| ネ ジ 部 JIS B0203 管用テーパネジR（PT） |
規格表
| T | ℓ | R（PT） | 型 式 | L | L1 | |
|---|---|---|---|---|---|---|
| Type | No. | |||||
| 31 | 9 | 1/8 | JWRF | 1 | 140 | - |
| 35 | 12.7 | 1/4 | 2 | |||
注文例
出荷日
関連情報
■特 長
冷却ユニジョイントは金型の冷却配管用のジョイントパイプです。以下のような特長があります。
• 配管スペースの縮小
• 配管作業のスピード化
• 配管のシステム化
• 金型保管スペースの縮小
• JWRL（伸縮自在パイプタイプ）
L～L1の範囲で自由に長さを調節することができます。
• JWRF（柔軟プラチューブタイプ）
エルボを柔軟なチューブで接続していますので、中間に障害物がある場合に迂回させて取り付けることができます。
（推奨穴ピッチは100mm以上）
〈JWRL ご使用にあたっての注意〉
六角レンチにて5～6回空転させてから取り付けてください。+C18空転させずに無理に引っ張りますと、水漏の原因になります。
■仕様
| サ イ ズ | 1/8 | 1/4 |
|---|---|---|
| 最大締付トルク （N・cm） {kgf・cm} | 490 {50} | 880 {90} |
| 常用圧力 （kPa） {kgf/cm2} | 980 {10} | |
| 最高圧力 （kPa） {kgf/cm2} | 1470 {15} | |
| 使用温度範囲 | 80℃以下 | |
| 耐真空性 | 不適 | |
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,240円 ( 2,464円 ) | 在庫品1日目当日出荷可能 |
2,240円 ( 2,464円 ) | 在庫品1日目当日出荷可能 |
1,890円 ( 2,079円 ) | 在庫品1日目当日出荷可能 |
2,000円 ( 2,200円 ) | 在庫品1日目当日出荷可能 |
2,390円 ( 2,629円 ) | 在庫品1日目当日出荷可能 |
1,890円 ( 2,079円 ) | 在庫品1日目当日出荷可能 |
2,000円 ( 2,200円 ) | 在庫品1日目当日出荷可能 |
2,390円 ( 2,629円 ) | 在庫品1日目当日出荷可能 |

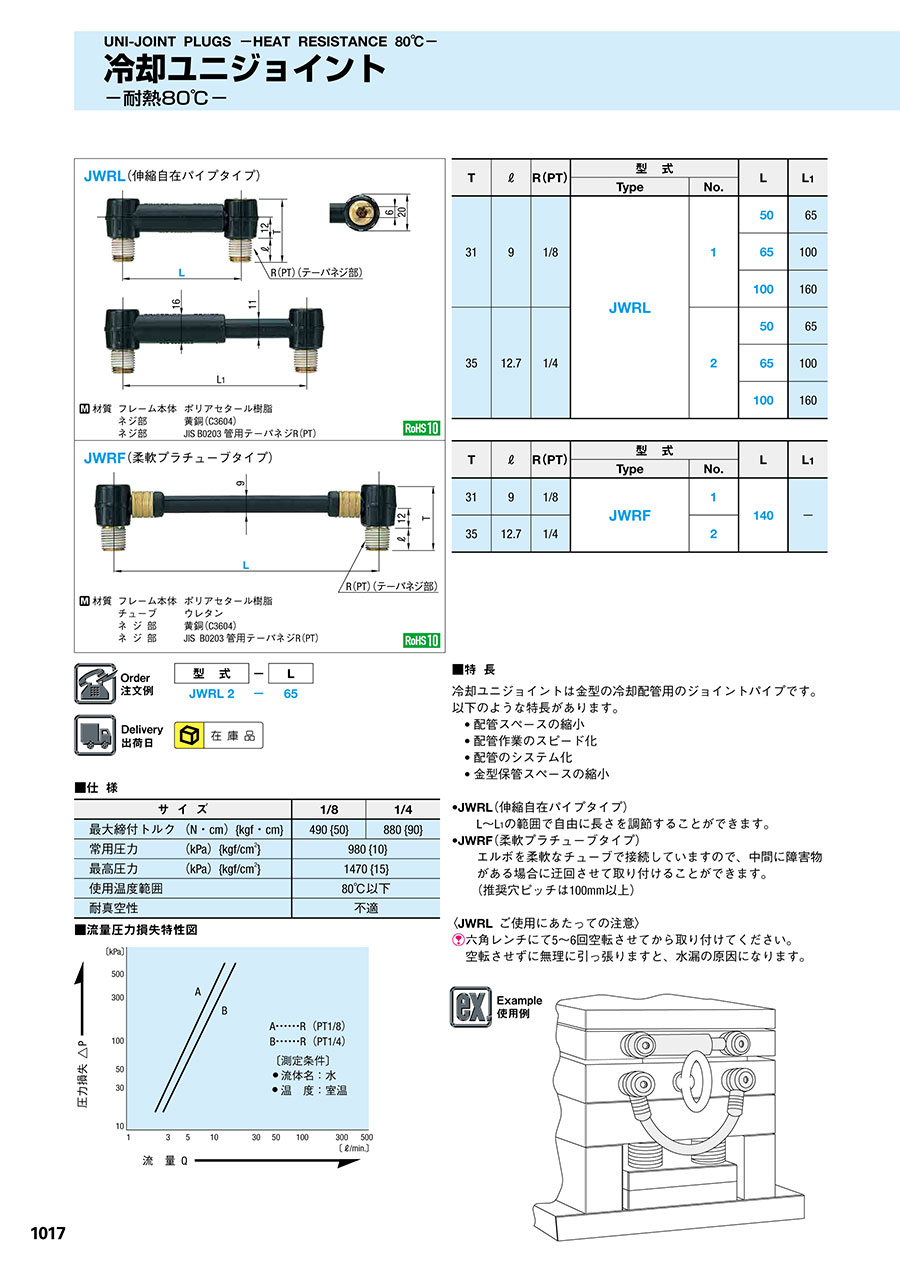

カタログ
冷却ユニジョイント -耐熱80℃-のレビュー
射出成形金型
5
5.02019/11/05
冷却の配置がどうしても決まらないときに、これを見つけました。
伸び縮みするので、とても使い勝手がいいです。
1人が参考にしています。
射出成形金型
5
5.02023/07/08
冷却水配管に使用しました。見た目もスッキリして良いと思います。漏水等の不具合はこれから様子見となるので、耐久性は不明です...もっと読む
0人が参考にしています。
コンパクト
4
4.02022/08/16
金型を非常に
コンパクトに抑えられますね
問題なく冷却できます
0人が参考にしています。
金型
3
3.02022/05/25
この商品は金型に使用しています。残念なことに、締結部を締めすぎたのが原因なのかどうかはよくわかりませんが、この商品の自在...もっと読む
0人が参考にしています。
冷却
4
4.02021/10/27
こちら非常にコンパクトに
まとまるので
ホ−スでつなぐよりいいかもです
0人が参考にしています。
よくあるご質問（FAQ）
Q冷却ユニジョイントで、伸縮する部品を継続使用した時の耐久性を教えてください。
A
申し訳ございません。本製品は伸縮を繰り返す状態でのご使用は想定しておりません。ご使用の際は一定の長さでご使用ください。
Q冷却ユニジョイントの流量圧力損失特性図 流体名の所が水になっていますが、油を通した時、どうなりますでしょうか？
A
冷却ユニジョイントは基本的に水以外で使用できません。仮に油を通した場合、油の種類にってはホースが溶ける場合がございます。
Q冷却ユニジョイントは使用温度範囲が80℃以下となっていますが、120℃で使用しても大丈夫ですか？
A
120℃では使用できません。熱膨張の為、水漏れ、破損がおきるかもしれません。120℃で使用できて、同じ用途の商品としては、FSHP/BRJT、BRJATがあります。
