テーパネジ変換プラグ -メネジ･オネジL形変換ジョイント-

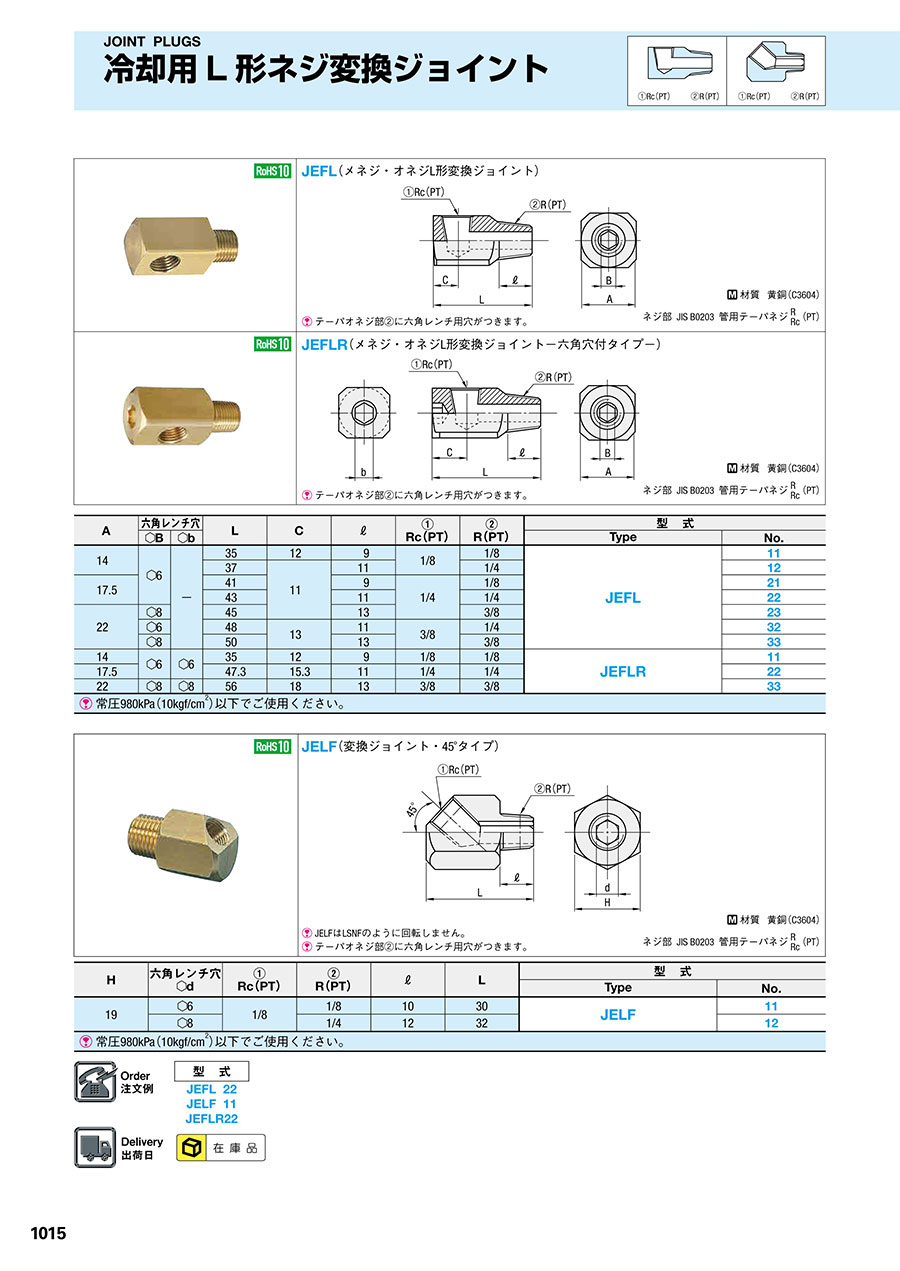

カタログ |P.1015

数量スライド割引
当日出荷可能

4.4

平均満足度4.4

この商品のレビューをみる（7件）

通常単価(税別): 800円～1,380円

税込単価: 880円～1,518円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

冷却用ジョイント

4.6

通常価格(税別)： 510円 (税込価格：561円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

テーパネジ変換プラグ -メネジ･オネジ変換ジョイント-

4.3

通常価格(税別)： 610円 (税込価格：671円)

通常出荷日：在庫品1日目

メネジ･オネジL形変換ジョイントのテーパネジ変換プラグです。黄銅、黄銅（六角穴...

詳細情報を確認する

材質
黄銅
六角穴有無
有

無料3D-CADライブラリー申し込み受付中

未確定：候補が12型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図・製品仕様

テーパオネジ部②に六角レンチ用穴がつきます。

材質黄銅（C3604）

ネジ部 JIS B0203 管用テーパネジ	R	（PT）
	Rc

テーパオネジ部②に六角レンチ用穴がつきます。

材質黄銅（C3604）

ネジ部 JIS B0203 管用テーパネジ	R	（PT）
	Rc

規格表

A	六角レンチ穴		L	C	ℓ	① Rc（PT）	② R（PT）	型式
A	⬡B	⬡b	L	C	ℓ	① Rc（PT）	② R（PT）	Type	No.
14	⬡6	-	35	12	9	1/8	1/8	JEFL	11
14			37	11	11	1/8	1/4		12
17.5			41		9	1/4	1/8		21
17.5			43		11		1/4		22
22	⬡8		45		13		3/8		23
	⬡6		48	13	11	3/8	1/4		32
	⬡8		50	13	13	3/8	3/8		33
14	⬡6	⬡6	35	12	9	1/8	1/8	JEFLR	11
17.5	⬡6	⬡6	47.3	15.3	11	1/4	1/4		22
22	⬡8	⬡8	56	18	13	3/8	3/8		33
常圧980kPa（10kgf/cm²）以下でご使用ください。

外形図・製品仕様

JELFはLSNFのように回転しません。
テーパオネジ部②に六角レンチ用穴がつきます。

材質黄銅（C3604）

ネジ部 JIS B0203 管用テーパネジ	R	（PT）
	Rc

規格表

H	六角レンチ穴 ⬡d	① Rc（PT）	② R（PT）	ℓ	L	型式
H	六角レンチ穴 ⬡d	① Rc（PT）	② R（PT）	ℓ	L	Type	No.
19	⬡6	1/8	1/8	10	30	JELF	11
19	⬡8	1/8	1/4	12	32	JELF	12
常圧980kPa（10kgf/cm²）以下でご使用ください。

注文例

出荷日

型番リスト

表示件数

型番

R(PT) (テーパネジ仕様)

Rc(PT) (テーパネジ仕様)

タイプ

B(六角レンチ穴)

(mm)

RoHS?

最小発注数量

1/8	1/8	メネジ・オネジL形変換ジョイント	6	10	1個
1/4	1/8	メネジ・オネジL形変換ジョイント	6	10	1個
1/8	1/4	メネジ・オネジL形変換ジョイント	6	10	1個
1/4	1/4	メネジ・オネジL形変換ジョイント	6	10	1個
3/8	1/4	メネジ・オネジL形変換ジョイント	8	10	1個
1/4	3/8	メネジ・オネジL形変換ジョイント	6	10	1個
3/8	3/8	メネジ・オネジL形変換ジョイント	8	10	1個
1/8	1/8	メネジ・オネジL形変換ジョイントー六角穴付タイプ	6	10	1個
1/4	1/4	メネジ・オネジL形変換ジョイントー六角穴付タイプ	6	10	1個
3/8	3/8	メネジ・オネジL形変換ジョイントー六角穴付タイプ	8	10	1個
1/8	1/8	変換ジョイント・45°タイプ	6	10	1個
1/4	1/8	変換ジョイント・45°タイプ	8	10	1個

通常単価(税別) (税込単価)	通常出荷日

940円 ( 1,034円 )	在庫品1日目当日出荷可能
940円 ( 1,034円 )	在庫品1日目当日出荷可能
960円 ( 1,056円 )	在庫品1日目当日出荷可能
960円 ( 1,056円 )	在庫品1日目当日出荷可能
990円 ( 1,089円 )	在庫品1日目当日出荷可能
1,200円 ( 1,320円 )	在庫品1日目当日出荷可能
1,200円 ( 1,320円 )	在庫品1日目当日出荷可能
1,000円 ( 1,100円 )	在庫品1日目当日出荷可能
1,080円 ( 1,188円 )	在庫品1日目当日出荷可能
1,380円 ( 1,518円 )	在庫品1日目当日出荷可能
800円 ( 880円 )	在庫品1日目当日出荷可能
800円 ( 880円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

メネジ･オネジL形変換ジョイントのテーパネジ変換プラグです。黄銅、黄銅（六角穴付タイプ）を選択可能です。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
