L型スイベルジョイントプラグ
- 通常単価(税別)
- 990円～3,610円
- 税込単価
- 1,089円～3,971円
冷却用L型スイベルジョイントプラグです。ステンレス、黄銅の選択が可能です。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

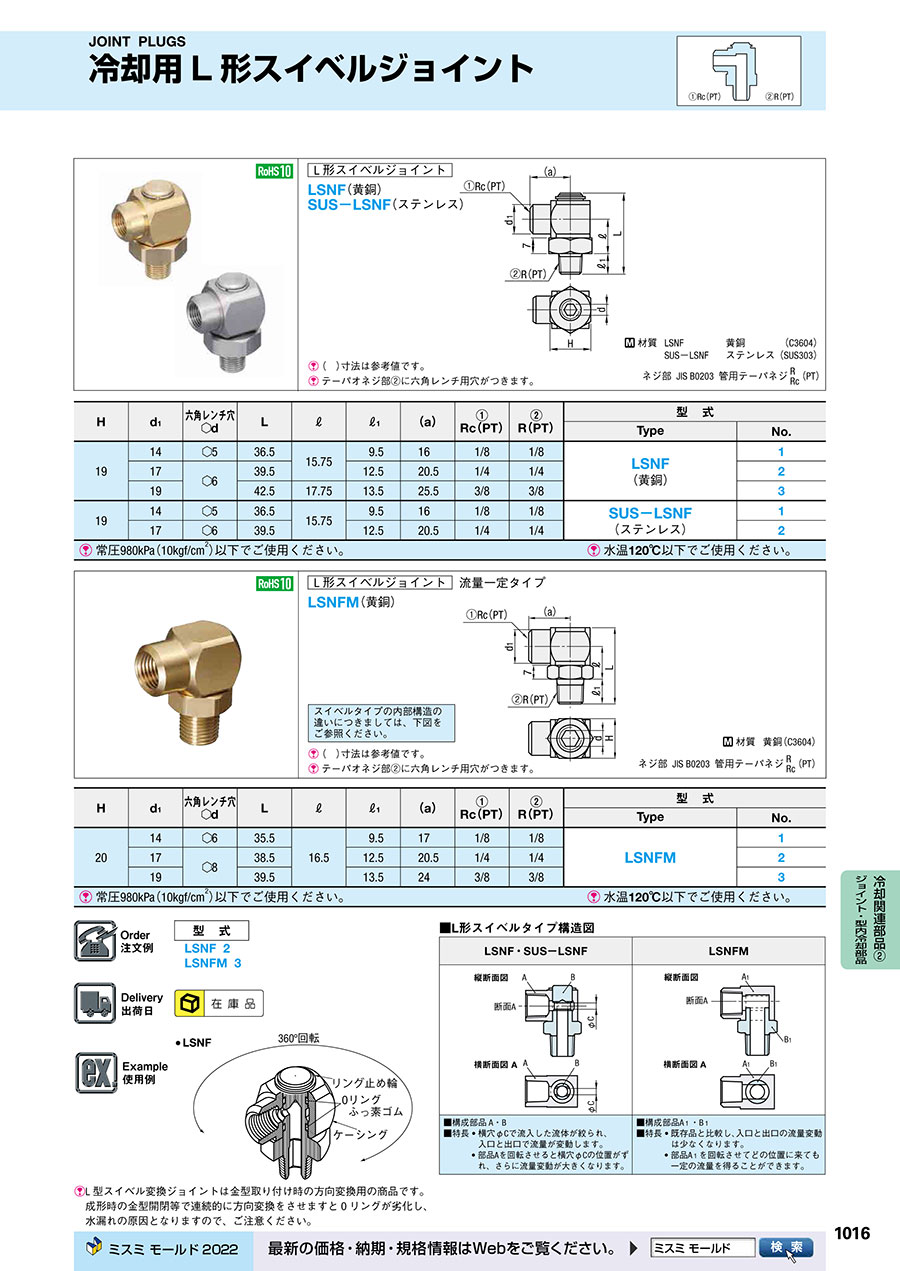

外形図・製品仕様
（ ）寸法は参考値です。
テーパオネジ部②に六角レンチ用穴がつきます。
| 材質 | LSNF | 黄銅 | （C3604） |
| SUS-LSNF | ステンレス | （SUS303） |
| ネジ部 JIS B0203 管用テーパネジ | R | （PT） |
| Rc |
規格表
| H | d1 | 六角レンチ穴 ⬡d | L | ℓ | ℓ1 | （a） | ① Rc（PT） | ② R（PT） | 型 式 | |
|---|---|---|---|---|---|---|---|---|---|---|
| Type | No. | |||||||||
| 19 | 14 | ⬡5 | 36.5 | 15.75 | 9.5 | 16 | 1/8 | 1/8 | LSNF （黄銅） | 1 |
| 17 | ⬡6 | 39.5 | 12.5 | 20.5 | 1/4 | 1/4 | 2 | |||
| 19 | 42.5 | 17.75 | 13.5 | 25.5 | 3/8 | 3/8 | 3 | |||
| 19 | 14 | ⬡5 | 36.5 | 15.75 | 9.5 | 16 | 1/8 | 1/8 | SUS-LSNF （ステンレス） | 1 |
| 17 | ⬡6 | 39.5 | 12.5 | 20.5 | 1/4 | 1/4 | 2 | |||
| 常圧980kPa（10kgf/cm2）以下でご使用ください。 | 水温120℃以下でご使用ください。 | |||||||||
外形図・製品仕様
| スイベルタイプの内部構造の違いにつきましては、下図をご参照ください。 |
（ ）寸法は参考値です。
テーパオネジ部②に六角レンチ用穴がつきます。
材質 黄銅（C3604）
| ネジ部 JIS B0203 管用テーパネジ | R | （PT） |
| Rc |
規格表
| H | d1 | 六角レンチ穴 ⬡d | L | ℓ | ℓ1 | （a） | ① Rc（PT） | ② R（PT） | 型 式 | |
|---|---|---|---|---|---|---|---|---|---|---|
| Type | No. | |||||||||
| 20 | 14 | ⬡6 | 35.5 | 16.5 | 9.5 | 17 | 1/8 | 1/8 | LSNFM | 1 |
| 17 | ⬡8 | 38.5 | 12.5 | 20.5 | 1/4 | 1/4 | 2 | |||
| 19 | 39.5 | 13.5 | 24 | 3/8 | 3/8 | 3 | ||||
| 常圧980kPa（10kgf/cm2）以下でご使用ください。 | 水温120℃以下でご使用ください。 | |||||||||
注文例
出荷日
関連情報
L型スイベル変換ジョイントは金型取り付け時の方向変換用の商品です。
成形時の金型開閉等で連続的に方向変換をさせますとOリングが劣化し、水漏れの原因となりますので、ご注意ください。
■L形スイベルタイプ構造図
| LSNF・SUS-LSNF | LSNFM | ||
|---|---|---|---|
|
| ||
| ■構成部品A・B ■特長 | ・ 横穴φCで流入した流体が絞られ、 入口と出口で流量が変動します。 ・ 部品Aを回転させると横穴φCの位置がずれ、 さらに流量変動が大きくなります。 | ■構成部品A1・B1 ■特長 | ・ 既存品と比較し、 入口と出口の流量変動は少なくなります。 ・ 部品A1を回転させてどの位置に来ても 一定の流量を得ることができます。 |
型番リスト
カタログ
商品担当おすすめ
ミスミからのコメント
フィードバックのご連絡をいただき、誠にありがとうございます。 1. グリスの使用について：本製品はフッ素系パッキンを使用しております。 フッ素系パッキンに適したグリスであれば使用可能ですが、一部のグリスはフッ素系パッキンを痛める可能性があります。 したがって、フッ素系対応のグリスをご使用いただくようお願い申し上げます。 2. 摺動抵抗値について：摺動抵抗値は取り付け状態や圧力などの条件によって変動するため、一概にお答えすることが難しい状況です。 お客様に適した製品を選定いただくためのご参考になれば幸いです。 この度はご不便をおかけし、申し訳ございませんでした。 引き続き、ご質問やご不明点がございましたらお気軽にお問い合わせください。
