プラ型用部品技術窓口
冷却用ジョイント -テーパネジ変換タイプ-
- 通常単価(税別)
- -
- 税込単価
- -
通常出荷日：3日目
テーパネジ変換タイプの冷却用ジョイントです。材質は黄銅です。
未確定：候補が4型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

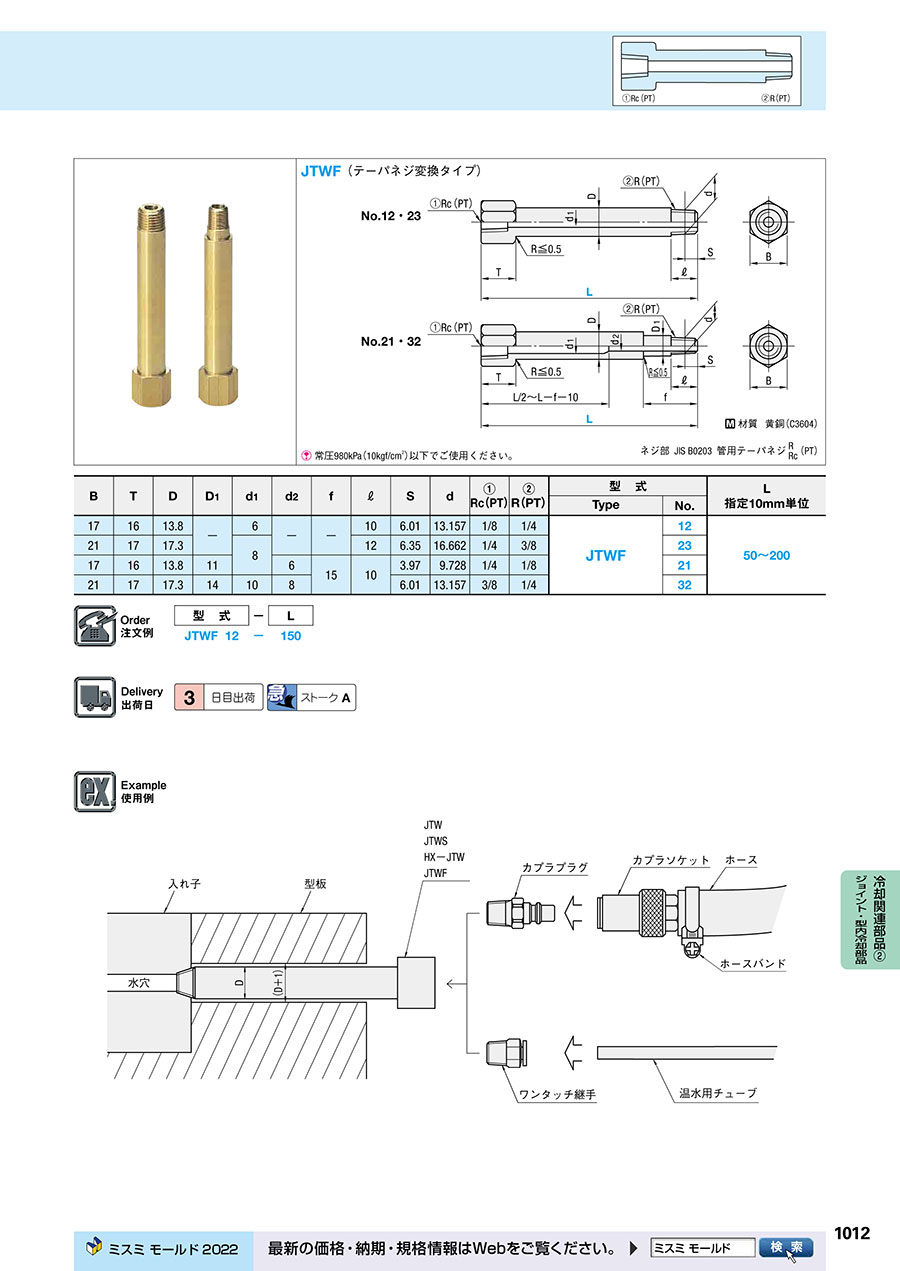

外形図・製品仕様
常圧980kPa（10kgf/cm2）以下でご使用ください。
材質 黄銅（C3604）
| ネジ部 JIS B0203 管用テーパネジ | R | （PT） |
| Rc |
規格表
| B | T | D | D1 | d1 | d2 | f | ℓ | S | d | ① Rc（PT） | ② R（PT） | 型 式 | L 指定10mm単位 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Type | No. | |||||||||||||
| 17 | 16 | 13.8 | - | 6 | - | - | 10 | 6.01 | 13.157 | 1/8 | 1/4 | JTWF | 12 | 50～200 |
| 21 | 17 | 17.3 | 8 | 12 | 6.35 | 16.662 | 1/4 | 3/8 | 23 | |||||
| 17 | 16 | 13.8 | 11 | 6 | 15 | 10 | 3.97 | 9.728 | 1/4 | 1/8 | 21 | |||
| 21 | 17 | 17.3 | 14 | 10 | 8 | 6.01 | 13.157 | 3/8 | 1/4 | 32 | ||||
注文例
出荷日
関連情報
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
