テーパネジ変換プラグ -メネジ･オネジ変換ジョイント-

4.3

通常価格(税別)： 610円 (税込価格：671円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

L型スイベルジョイントプラグ

通常価格(税別)： 990円 (税込価格：1,089円)

通常出荷日：在庫品1日目

冷却用ジョイントです。ステンレス、黄銅、黄銅（六角穴付）タイプから選択可能です...

詳細情報を確認する

無料3D-CADライブラリー申し込み受付中

未確定：候補が118型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

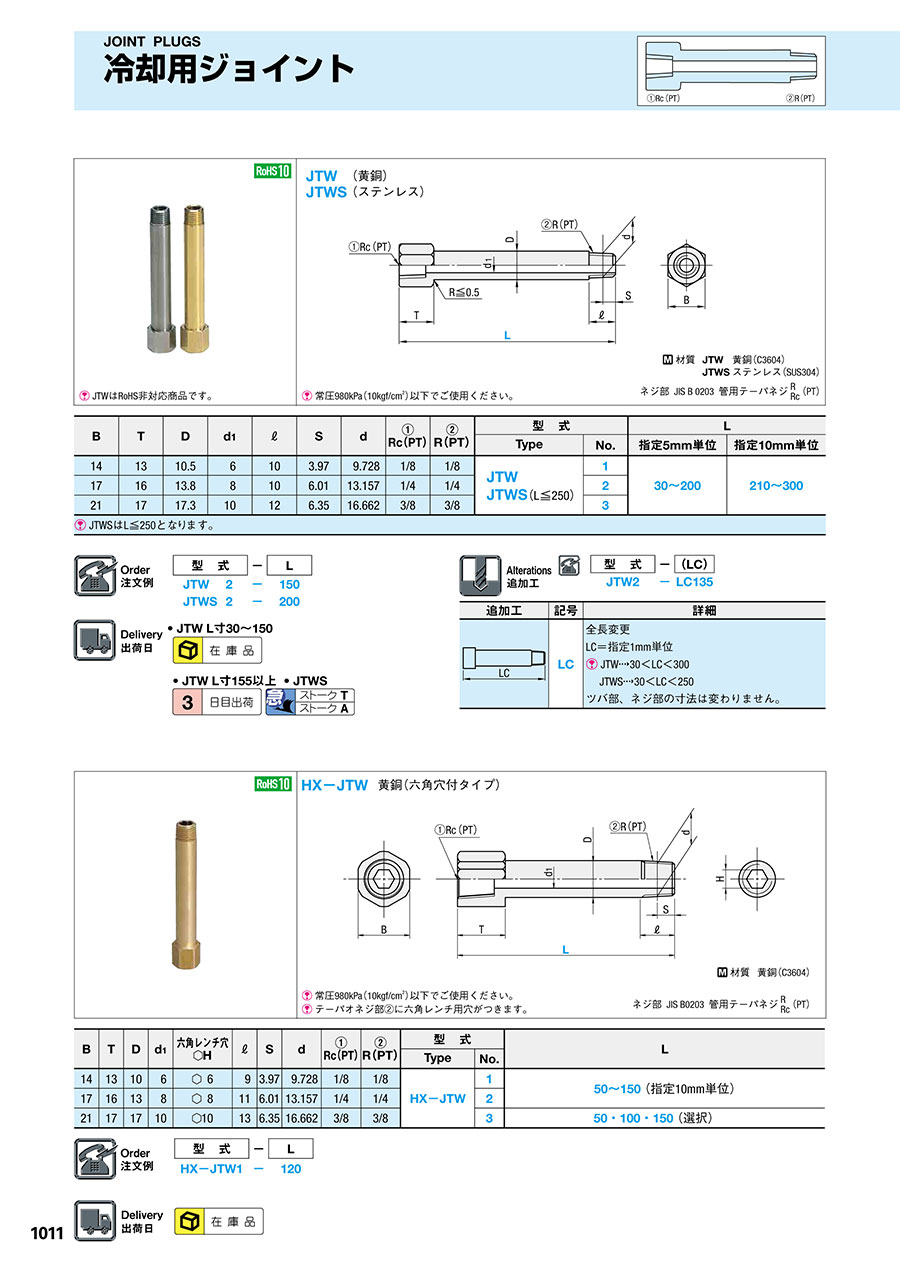

外形図・製品仕様

JTWはRoHS非対応商品です。

常圧980kPa（10kgf/cm²）以下でご使用ください。

材質	JTW	黄銅（C3604）
	JTWS	ステンレス（SUS304）

ネジ部 JIS B 0203 管用テーパネジ	R	（PT）
	Rc

規格表

B	T	D	d₁	ℓ	S	d	① Rc（PT）	② R（PT）	型式			L
B	T	D	d₁	ℓ	S	d	① Rc（PT）	② R（PT）	Type		No.	指定5mm単位	指定10mm単位
14	13	10.5	6	10	3.97	9.728	1/8	1/8		JTW JTWS（L≦250）	1	30～200	210～300
17	16	13.8	8	10	6.01	13.157	1/4	1/4			2
21	17	17.3	10	12	6.35	16.662	3/8	3/8			3
JTWSはL≦250となります。

注文例

出荷日

追加工

外形図・製品仕様

常圧980kPa（10kgf/cm²）以下でご使用ください。
テーパオネジ部②に六角レンチ用穴がつきます。

材質黄銅（C3604）

ネジ部 JIS B0203 管用テーパネジ	R	（PT）
	Rc

規格表

B	T	D	d₁	六角レンチ穴 ⬡H	ℓ	S	d	① Rc（PT）	② R（PT）	型式		L
B	T	D	d₁	六角レンチ穴 ⬡H	ℓ	S	d	① Rc（PT）	② R（PT）	Type	No.	L
14	13	10	6	⬡ 6	9	3.97	9.728	1/8	1/8	HX-JTW	1	50～150 （指定10mm単位）
17	16	13	8	⬡ 8	11	6.01	13.157	1/4	1/4		2	50～150 （指定10mm単位）
21	17	17	10	⬡10	13	6.35	16.662	3/8	3/8		3	50・100・150 （選択）

注文例

出荷日

型番リスト

表示件数

型番

d/d1（内径）

(mm)

材質

六角穴有無

R(PT) (テーパネジ仕様)

Rc(PT) (テーパネジ仕様)

L(全長)

(mm)

RoHS?

最小発注数量

6	黄銅	有	1/8	1/8	50	-	10	1個
6	黄銅	有	1/8	1/8	60	-	10	1個
6	黄銅	有	1/8	1/8	70	-	10	1個
6	黄銅	有	1/8	1/8	80	-	10	1個
6	黄銅	有	1/8	1/8	90	-	10	1個
6	黄銅	有	1/8	1/8	100	-	10	1個
6	黄銅	有	1/8	1/8	110	-	10	1個
6	黄銅	有	1/8	1/8	120	-	10	1個
6	黄銅	有	1/8	1/8	130	-	10	1個
6	黄銅	有	1/8	1/8	140	-	10	1個
6	黄銅	有	1/8	1/8	150	-	10	1個
8	黄銅	有	1/4	1/4	50	-	10	1個
8	黄銅	有	1/4	1/4	60	-	10	1個
8	黄銅	有	1/4	1/4	70	-	10	1個
8	黄銅	有	1/4	1/4	80	-	10	1個
8	黄銅	有	1/4	1/4	90	-	10	1個
8	黄銅	有	1/4	1/4	100	-	10	1個
8	黄銅	有	1/4	1/4	110	-	10	1個
8	黄銅	有	1/4	1/4	120	-	10	1個
8	黄銅	有	1/4	1/4	130	-	10	1個
8	黄銅	有	1/4	1/4	140	-	10	1個
8	黄銅	有	1/4	1/4	150	-	10	1個
10	黄銅	有	3/8	3/8	50	-	10	1個
10	黄銅	有	3/8	3/8	100	-	10	1個
10	黄銅	有	3/8	3/8	150	-	10	1個
6	黄銅	無	1/8	1/8	30	-	-	1個
6	黄銅	無	1/8	1/8	35	-	-	1個
6	黄銅	無	1/8	1/8	40	-	-	1個
6	黄銅	無	1/8	1/8	45	-	-	1個
6	黄銅	無	1/8	1/8	50	-	-	1個
6	黄銅	無	1/8	1/8	55	-	-	1個
6	黄銅	無	1/8	1/8	60	-	-	1個
6	黄銅	無	1/8	1/8	65	-	-	1個
6	黄銅	無	1/8	1/8	70	-	-	1個
6	黄銅	無	1/8	1/8	75	-	-	1個
6	黄銅	無	1/8	1/8	80	-	-	1個
6	黄銅	無	1/8	1/8	85	-	-	1個
6	黄銅	無	1/8	1/8	90	-	-	1個
6	黄銅	無	1/8	1/8	95	-	-	1個
6	黄銅	無	1/8	1/8	100	-	-	1個
6	黄銅	無	1/8	1/8	105	-	-	1個
6	黄銅	無	1/8	1/8	110	-	-	1個
6	黄銅	無	1/8	1/8	115	-	-	1個
6	黄銅	無	1/8	1/8	120	-	-	1個
6	黄銅	無	1/8	1/8	125	-	-	1個
6	黄銅	無	1/8	1/8	130	-	-	1個
6	黄銅	無	1/8	1/8	135	-	-	1個
6	黄銅	無	1/8	1/8	140	-	-	1個
6	黄銅	無	1/8	1/8	145	-	-	1個
6	黄銅	無	1/8	1/8	150	-	-	1個
6	黄銅	無	1/8	1/8	155 ～ 200	-	-	1個
6	黄銅	無	1/8	1/8	200 ～ 300	-	-	1個
6	黄銅	無	1/8	1/8	-	31 ～ 299	-	1個
8	黄銅	無	1/4	1/4	30	-	-	1個
8	黄銅	無	1/4	1/4	35	-	-	1個
8	黄銅	無	1/4	1/4	40	-	-	1個
8	黄銅	無	1/4	1/4	45	-	-	1個
8	黄銅	無	1/4	1/4	50	-	-	1個
8	黄銅	無	1/4	1/4	55	-	-	1個
8	黄銅	無	1/4	1/4	60	-	-	1個

通常単価(税別) (税込単価)	通常出荷日

690円 ( 759円 )	在庫品1日目当日出荷可能
690円 ( 759円 )	在庫品1日目当日出荷可能
690円 ( 759円 )	在庫品1日目当日出荷可能
690円 ( 759円 )	在庫品1日目当日出荷可能
940円 ( 1,034円 )	在庫品1日目当日出荷可能
940円 ( 1,034円 )	在庫品1日目当日出荷可能
940円 ( 1,034円 )	在庫品1日目当日出荷可能
940円 ( 1,034円 )	在庫品1日目当日出荷可能
1,300円 ( 1,430円 )	在庫品1日目当日出荷可能
1,300円 ( 1,430円 )	在庫品1日目当日出荷可能
1,300円 ( 1,430円 )	在庫品1日目当日出荷可能
810円 ( 891円 )	在庫品1日目当日出荷可能
810円 ( 891円 )	在庫品1日目当日出荷可能
810円 ( 891円 )	在庫品1日目当日出荷可能
810円 ( 891円 )	在庫品1日目当日出荷可能
1,060円 ( 1,166円 )	在庫品1日目当日出荷可能
1,060円 ( 1,166円 )	在庫品1日目当日出荷可能
1,060円 ( 1,166円 )	在庫品1日目当日出荷可能
1,060円 ( 1,166円 )	在庫品1日目当日出荷可能
1,420円 ( 1,562円 )	在庫品1日目当日出荷可能
1,420円 ( 1,562円 )	在庫品1日目当日出荷可能
1,420円 ( 1,562円 )	在庫品1日目当日出荷可能
1,060円 ( 1,166円 )	在庫品1日目当日出荷可能
1,300円 ( 1,430円 )	在庫品1日目当日出荷可能
1,660円 ( 1,826円 )	在庫品1日目当日出荷可能
510円 ( 561円 )	在庫品1日目当日出荷可能
510円 ( 561円 )	在庫品1日目当日出荷可能
590円 ( 649円 )	在庫品1日目当日出荷可能
590円 ( 649円 )	在庫品1日目当日出荷可能
590円 ( 649円 )	在庫品1日目当日出荷可能
590円 ( 649円 )	在庫品1日目当日出荷可能
590円 ( 649円 )	在庫品1日目当日出荷可能
590円 ( 649円 )	在庫品1日目当日出荷可能
590円 ( 649円 )	在庫品1日目当日出荷可能
590円 ( 649円 )	在庫品1日目当日出荷可能
590円 ( 649円 )	在庫品1日目当日出荷可能
840円 ( 924円 )	在庫品1日目当日出荷可能
840円 ( 924円 )	在庫品1日目当日出荷可能
840円 ( 924円 )	在庫品1日目当日出荷可能
840円 ( 924円 )	在庫品1日目当日出荷可能
840円 ( 924円 )	在庫品1日目当日出荷可能
840円 ( 924円 )	在庫品1日目当日出荷可能
840円 ( 924円 )	在庫品1日目当日出荷可能
840円 ( 924円 )	在庫品1日目当日出荷可能
1,190円 ( 1,309円 )	在庫品1日目当日出荷可能
1,190円 ( 1,309円 )	在庫品1日目当日出荷可能
1,190円 ( 1,309円 )	在庫品1日目当日出荷可能
1,190円 ( 1,309円 )	在庫品1日目当日出荷可能
1,190円 ( 1,309円 )	在庫品1日目当日出荷可能
1,190円 ( 1,309円 )	在庫品1日目当日出荷可能
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
590円 ( 649円 )	在庫品1日目当日出荷可能
590円 ( 649円 )	在庫品1日目当日出荷可能
700円 ( 770円 )	在庫品1日目当日出荷可能
700円 ( 770円 )	在庫品1日目当日出荷可能
700円 ( 770円 )	在庫品1日目当日出荷可能
700円 ( 770円 )	在庫品1日目当日出荷可能
700円 ( 770円 )	在庫品1日目当日出荷可能

基本情報

基本情報

冷却用ジョイントです。ステンレス、黄銅、黄銅（六角穴付）タイプから選択可能です。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
冷却用ジョイント -テーパネジ変換タイプ-
テーパネジ変換タイプの冷却用ジョイントです。材質は黄銅です。
ミスミ
冷却ユニジョイント -耐熱80℃-
冷却ユニジョイント（耐熱80℃）は、金型の冷却配管用のジョイントパイプです。
ミスミ
冷却ユニジョイント -耐熱タイプ-
冷却ユニジョイント（耐熱180℃）です。金型の冷却配管用に使用するジョイントパイプです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
