プラ型用部品技術窓口
型番

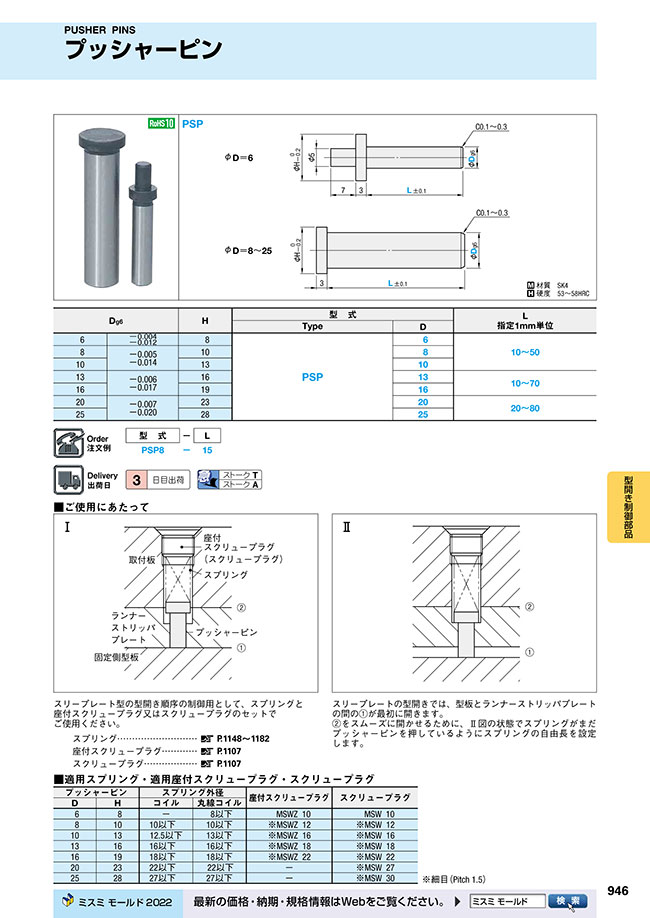

外形図・製品仕様
材質 SK4
硬度 53～58HRC
規格表
| Dg6 | H | 型 式 | L 指定1mm単位 | ||
|---|---|---|---|---|---|
| Type | D | ||||
| 6 | ー0.004 ー0.012 | 8 | PSP | 6 | 10～50 |
| 8 | ー0.005 ー0.014 | 10 | 8 | ||
| 10 | 13 | 10 | |||
| 13 | ー0.006 ー0.017 | 16 | 13 | 10～70 | |
| 16 | 19 | 16 | |||
| 20 | ー0.007 ー0.020 | 23 | 20 | 20～80 | |
| 25 | 28 | 25 | |||
注文例
出荷日
関連情報
■ご使用にあたって
■適用スプリング・適用座付スクリュープラグ・スクリュープラグ
| プッシャーピン | スプリング外径 | 座付スクリュープラグ | スクリュープラグ | ||
|---|---|---|---|---|---|
| D | H | コイル | 丸線コイル | ||
| 6 | 8 | - | 8以下 | MSWZ 10 | MSW 10 |
| 8 | 10 | 10以下 | 10以下 | ※MSWZ 12 | ※MSW 12 |
| 10 | 13 | 12.5以下 | 13以下 | ※MSWZ 16 | ※MSW 16 |
| 13 | 16 | 16以下 | 16以下 | ※MSWZ 18 | ※MSW 18 |
| 16 | 19 | 18以下 | 18以下 | ※MSWZ 22 | ※MSW 22 |
| 20 | 23 | 22以下 | 22以下 | ー | ※MSW 27 |
| 25 | 28 | 27以下 | 27以下 | ー | ※MSW 30 |
| ※細目（Pitch 1.5） | |||||
絞り込み条件：2 項目の仕様が未選択です
D（外径）(mm)
- 6
- 8
- 10
- 13
- 16
- 20
- 25
L(長さ)(mm)
[10-80/1mm単位]タイプ
- PSP
CAD
- 2D
- 3D
出荷日
- すべて
- 当日出荷可能
- 3日以内
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
詳細情報
基本情報
プッシャーピンです。スリープレート型の型開き順序制御用として、スプリング、座付きスクリュープラグ又はスクリュープラグのセットでご使用ください。
プッシャーピンのレビュー
金型
3
3.02022/10/13
この商品は自社の金型の工程で使用しているものですが、特段不都合うや不満な点はないです。自社の金型に合うものを選んで購入し...もっと読む
1人が参考にしています。
