プラ型用部品技術窓口
型番

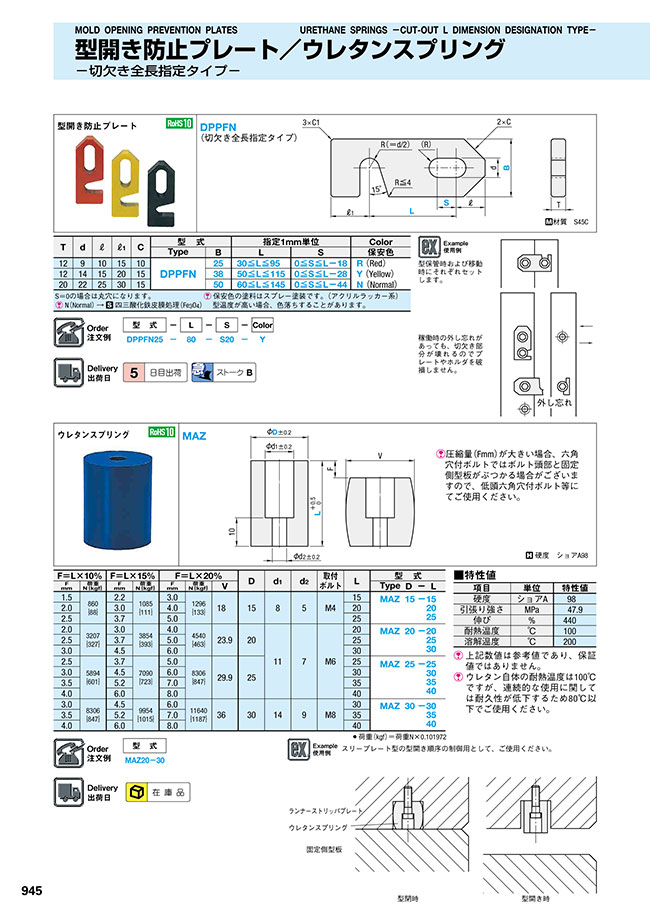

外形図・製品仕様
圧縮量（Fmm）が大きい場合、六角穴付ボルトではボルト頭部と固定側型板がぶつかる場合がございますので、低頭六角穴付ボルト等にてご使用ください。
硬度 ショアA98
規格表
| F＝L×10% | F＝L×15% | F＝L×20% | D | d1 | d2 | 取付 ボルト | L | 型 式 | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| F mm | 荷重 N｛kgf｝ | F mm | 荷重 N｛kgf｝ | F mm | 荷重 N｛kgf｝ | V | Type D ー L | |||||
| 1.5 | 860 ｛88｝ | 2.2 | 1085 ｛111｝ | 3.0 | 1296 ｛133｝ | 18 | 15 | 8 | 5 | M4 | 15 | MAZ 15 ー15 20 25 |
| 2.0 | 3.0 | 4.0 | 20 | |||||||||
| 2.5 | 3.7 | 5.0 | 25 | |||||||||
| 2.0 | 3207 ｛327｝ | 3.0 | 3854 ｛393｝ | 4.0 | 4540 ｛463｝ | 23.9 | 20 | 11 | 7 | M6 | 20 | MAZ 20 ー20 25 30 |
| 2.5 | 3.7 | 5.0 | 25 | |||||||||
| 3.0 | 4.5 | 6.0 | 30 | |||||||||
| 2.5 | 5894 ｛601｝ | 3.7 | 7090 ｛723｝ | 5.0 | 8306 ｛847｝ | 29.9 | 25 | 25 | MAZ 25 ー25 30 35 40 | |||
| 3.0 | 4.5 | 6.0 | 30 | |||||||||
| 3.5 | 5.2 | 7.0 | 35 | |||||||||
| 4.0 | 6.0 | 8.0 | 40 | |||||||||
| 3.0 | 8306 ｛847｝ | 4.5 | 9954 ｛1015｝ | 6.0 | 11640 ｛1187｝ | 36 | 30 | 14 | 9 | M8 | 30 | MAZ 30 ー30 35 40 |
| 3.5 | 5.2 | 7.0 | 35 | |||||||||
| 4.0 | 6.0 | 8.0 | 40 | |||||||||
● 荷重（kgf）＝荷重N×0.101972
■特性値
| 項目 | 単位 | 特性値 |
|---|---|---|
| 硬度 | ショアA | 98 |
| 引張り強さ | MPa | 47.9 |
| 伸び | % | 440 |
| 耐熱温度 | ℃ | 100 |
| 溶解温度 | ℃ | 200 |
上記数値は参考値であり、保証値ではありません。
ウレタン自体の耐熱温度は100℃ですが、連続的な使用に関しては耐久性が低下するため80℃以下でご使用ください。
注文例
出荷日
関連情報
スリープレート型の型開き順序の制御用として、ご使用ください。
絞り込み条件：2 項目の仕様が未選択です
D（外径）(mm)
- 15
- 20
- 25
- 30
L(全長)(mm)
- 15
- 20
- 25
- 30
- 35
- 40
タイプ
- MAZ
CAD
- 2D
- 3D
出荷日
- すべて
- 当日出荷可能
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
480円 ( 528円 ) | 在庫品1日目当日出荷可能 |
480円 ( 528円 ) | 在庫品1日目当日出荷可能 |
480円 ( 528円 ) | 在庫品1日目当日出荷可能 |
410円 ( 451円 ) | 在庫品1日目当日出荷可能 |
410円 ( 451円 ) | 在庫品1日目当日出荷可能 |
410円 ( 451円 ) | 在庫品1日目当日出荷可能 |
510円 ( 561円 ) | 在庫品1日目当日出荷可能 |
510円 ( 561円 ) | 在庫品1日目当日出荷可能 |
510円 ( 561円 ) | 在庫品1日目当日出荷可能 |
510円 ( 561円 ) | 在庫品1日目当日出荷可能 |
710円 ( 781円 ) | 在庫品1日目当日出荷可能 |
710円 ( 781円 ) | 在庫品1日目当日出荷可能 |
710円 ( 781円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
ウレタンスプリングです。圧縮量（Fmm）が大きい場合は低頭六角穴付ボルト頭をご使用ください。
ウレタンスプリングのレビュー
金型用の部品
4
4.02021/03/02
在庫品の為、翌日納品が非常に助かります。
出来れば、もう少しラインナップの強化を
希望しています。
1人が参考にしています。
リターンピンの受け用として使用しています
5
5.02023/03/23
リターンピンの受けとして、たわみ量などを考慮しスプリングだと強すぎる感じがしたので、購入しました。今のところ不具合等もな...もっと読む
0人が参考にしています。
射出成型の金型に使用
4
4.02021/12/08
射出成形の金型に使用しています。特に問題はないとは思いますが、耐久性が不明なのが気になる点です。材質がウレタンなので、縮...もっと読む
0人が参考にしています。
ベアリング
4
4.02021/08/10
ベアリングの交差の
吸収にこちらつかいました
バネですと吸収が大きくて
こちらでちょうどよかったです
0人が参考にしています。
型開きの補助に使用。
4
4.02021/07/06
通常のスプリングより強力な方なので、先抜き機構がある金型に対してタイミングの調整に重宝します。座グリ部分等もう少し細かく...もっと読む
0人が参考にしています。
よくあるご質問（FAQ）
Qウレタンスプリングの耐久回数を教えてください。
A
型温度・ストローク量・荷重などの使用環境によるところが大きく保証耐久回数はございません
