型開き防止プレート -切り欠き全長指定タイプ-
- 通常単価(税別)
- -
- 税込単価
- -
切り欠き全長指定タイプの型開き防止プレートです。材質は機械構造用炭素鋼です。
詳細情報を確認する未確定：候補が3型番あります。
商品情報

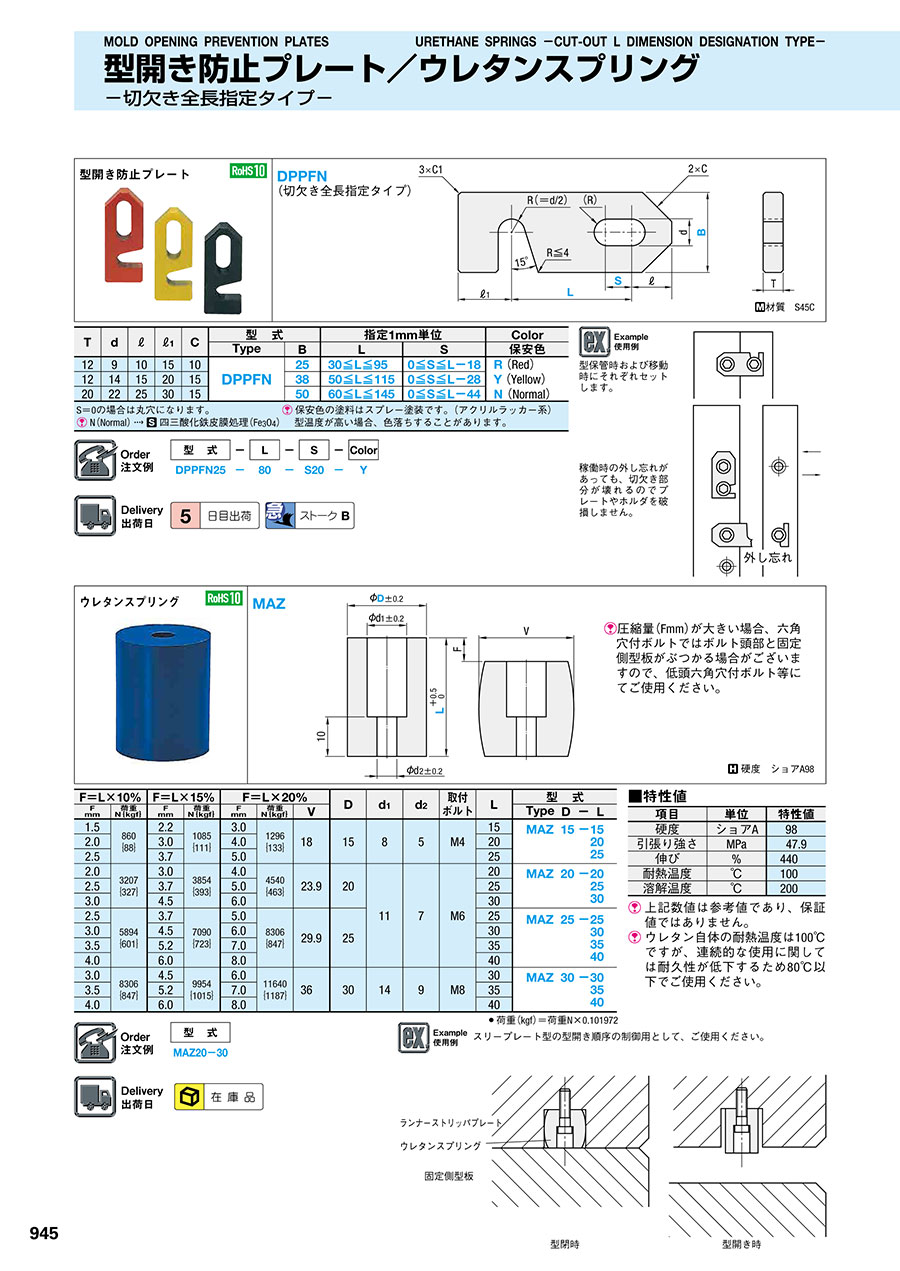

外形図・製品仕様
材質 S45C
規格表
| T | d | ℓ | ℓ1 | C | 型 式 | 指定1mm単位 | Color | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Type | B | L | S | 保安色 | |||||||
| 12 | 9 | 10 | 15 | 10 | DPPFN | 25 | 30≦L≦95 | 0≦S≦Lー18 | R （Red） Y （Yellow） N （Normal） | ||
| 12 | 14 | 15 | 20 | 15 | 38 | 50≦L≦115 | 0≦S≦Lー28 | ||||
| 20 | 22 | 25 | 30 | 15 | 50 | 60≦L≦145 | 0≦S≦Lー44 | ||||
| S＝0の場合は丸穴になります。 N（Normal）四三酸化鉄皮膜処理（Fe3O4） | 保安色の塗料はスプレー塗装です。（アクリルラッカー系）型温度が高い場合、色落ちすることがあります。 | ||||||||||
注文例
出荷日
関連情報
型保管時および移動時にそれぞれセットします。
稼働時の外し忘れがあっても、切欠き部分が壊れるのでプレートやホルダを破損しません。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
カタログ
型開き防止プレート -切り欠き全長指定タイプ-のレビュー
金型用
4
4.02022/12/07
この商品は自社で金型用に購入しているものです。型開き時のストッパー、固定材として使用しています。自社の金型のサイズとぴっ...もっと読む
0人が参考にしています。
型開き時のストッパーとして使用
3
3.02021/07/14
普段より型開き時のストッパー用途で使用。
穴の間隔や長穴の寸法を選択出来て使いやすい。
価格がもう少し安かったら良いです...もっと読む
0人が参考にしています。
PL
4
4.02021/03/28
型がひらかないので
あぶなくないですね
最近は安全面で
必要です
0人が参考にしています。
ゴム型部品
5
5.02020/09/09
３枚以上の型での型開き制御（一時的な固定）に使用してます。
製作するよりコストダウンになってると思います。
0人が参考にしています。
PLロック
4
4.02019/10/25
３プレ−ト時は
必ずと言っていいほど
こちらの派生形の商品
使います
0人が参考にしています。
