        型開き防止プレート -全長指定タイプ-

        型開き防止プレート -全長指定タイプ-
        無料3D-CADライブラリー申し込み受付中
        未確定：候補が16型番あります。
        数量：

        商品情報

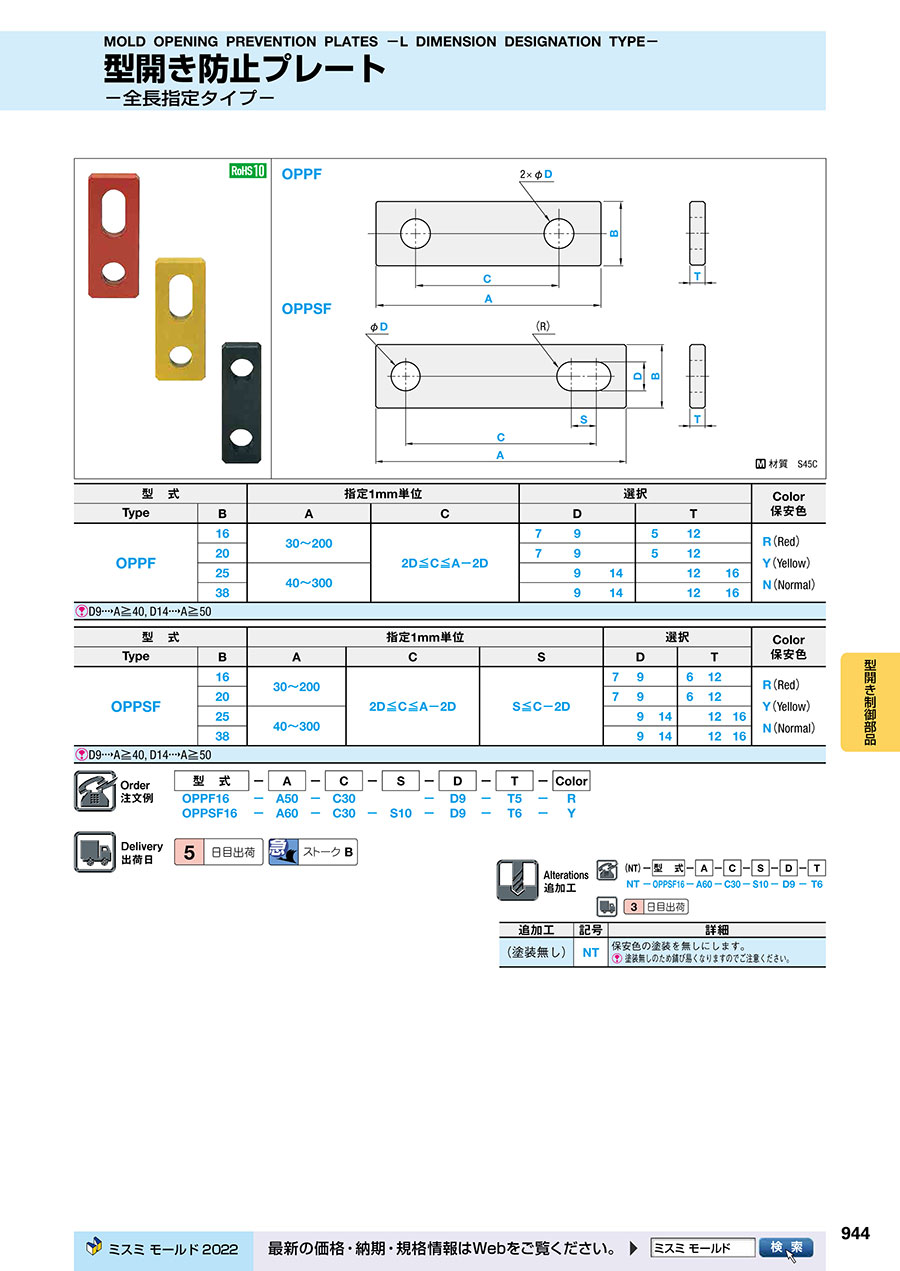

        外形図・製品仕様

        型開き防止プレート -全長指定タイプ-

        材質   S45C

        規格表

        型    式指定1mm単位選択Color
        保安色
        TypeBACDT
        OPPF 1630～2002D≦C≦A-2D79 512    R（Red）
        Y（Yellow）
        N（Normal）
        2079 512
        2540～300 914 1216
        38 914 1216
        D9A≧40, D14A≧50
        型    式指定1mm単位選択Color
        保安色
        TypeBACSDT
        OPPSF1630～2002D≦C≦A-2DS≦C-2D79 612    R（Red）
        Y（Yellow）
        N（Normal）
        2079 612
        2540～300 914 1216
        38 914 1216
        D9A≧40, D14A≧50

        注文例

        型開き防止プレート -全長指定タイプ-

        出荷日

        型開き防止プレート -全長指定タイプ-

        追加工

        型開き防止プレート -全長指定タイプ-

        型番リスト

        表示件数
      • 1
        • 型番
        NT-OPPF16-A[30-200/1]-C[14-186/1]-D[7,9]-T[5,12]
        NT-OPPF20-A[30-200/1]-C[14-186/1]-D[7,9]-T[5,12]
        NT-OPPF25-A[40-300/1]-C[18-282/1]-D[9,14]-T[12,16]
        NT-OPPF38-A[40-300/1]-C[18-282/1]-D[9,14]-T[12,16]
        NT-OPPSF16-A[30-200/1]-C[14-186/1]-S[1-172/1]-D[7,9]-T[6,12]
        NT-OPPSF20-A[30-200/1]-C[14-186/1]-S[1-172/1]-D[7,9]-T[6,12]
        NT-OPPSF25-A[40-300/1]-C[18-282/1]-S[1-264/1]-D[9,14]-T[12,16]
        NT-OPPSF38-A[40-300/1]-C[18-282/1]-S[1-264/1]-D[9,14]-T[12,16]
        OPPF16-A[30-200/1]-C[14-186/1]-D[7,9]-T[5,12]-[N,R,Y]
        OPPF20-A[30-200/1]-C[14-186/1]-D[7,9]-T[5,12]-[N,R,Y]
        OPPF25-A[40-300/1]-C[18-282/1]-D[9,14]-T[12,16]-[N,R,Y]
        OPPF38-A[40-300/1]-C[18-282/1]-D[9,14]-T[12,16]-[N,R,Y]
        OPPSF16-A[30-200/1]-C[14-186/1]-S[1-172/1]-D[7,9]-T[6,12]-[N,R,Y]
        OPPSF20-A[30-200/1]-C[14-186/1]-S[1-172/1]-D[7,9]-T[6,12]-[N,R,Y]
        OPPSF25-A[40-300/1]-C[18-282/1]-S[1-264/1]-D[9,14]-T[12,16]-[N,R,Y]
        OPPSF38-A[40-300/1]-C[18-282/1]-S[1-264/1]-D[9,14]-T[12,16]-[N,R,Y]

        CまたはL（穴ピッチ）

        (mm)

        B（幅）

        (mm)

        D/d(穴径)

        (mm)

        保安色

        穴形状

        A(全長)

        (mm)

        S（穴長さ）

        (mm)

        T(厚さ)

        (mm)

        		RoHS?最小発注数量
        14 ～ 186
        16
        7 ～ 9
        色無し
        丸穴
        30 ～ 200
        -
        5 ～ 12
        10
        1個
        14 ～ 186
        20
        7 ～ 9
        色無し
        丸穴
        30 ～ 200
        -
        5 ～ 12
        10
        1個
        18 ～ 282
        25
        9 ～ 14
        色無し
        丸穴
        40 ～ 300
        -
        12 ～ 16
        10
        1個
        18 ～ 282
        38
        9 ～ 14
        色無し
        丸穴
        40 ～ 300
        -
        12 ～ 16
        10
        1個
        14 ～ 186
        16
        7 ～ 9
        色無し
        長穴
        30 ～ 200
        1 ～ 172
        6 ～ 12
        10
        1個
        14 ～ 186
        20
        7 ～ 9
        色無し
        長穴
        30 ～ 200
        1 ～ 172
        6 ～ 12
        10
        1個
        18 ～ 282
        25
        9 ～ 14
        色無し
        長穴
        40 ～ 300
        1 ～ 264
        12 ～ 16
        10
        1個
        18 ～ 282
        38
        9 ～ 14
        色無し
        長穴
        40 ～ 300
        1 ～ 264
        12 ～ 16
        10
        1個
        14 ～ 186
        16
        7 ～ 9
        赤 / 黄 / 黒
        丸穴
        30 ～ 200
        -
        5 ～ 12
        10
        1個
        14 ～ 186
        20
        7 ～ 9
        赤 / 黄 / 黒
        丸穴
        30 ～ 200
        -
        5 ～ 12
        10
        1個
        18 ～ 282
        25
        9 ～ 14
        赤 / 黄 / 黒
        丸穴
        40 ～ 300
        -
        12 ～ 16
        10
        1個
        18 ～ 282
        38
        9 ～ 14
        赤 / 黄 / 黒
        丸穴
        40 ～ 300
        -
        12 ～ 16
        10
        1個
        14 ～ 186
        16
        7 ～ 9
        赤 / 黄 / 黒
        長穴
        30 ～ 200
        1 ～ 172
        6 ～ 12
        10
        1個
        14 ～ 186
        20
        7 ～ 9
        赤 / 黄 / 黒
        長穴
        30 ～ 200
        1 ～ 172
        6 ～ 12
        10
        1個
        18 ～ 282
        25
        9 ～ 14
        赤 / 黄 / 黒
        長穴
        40 ～ 300
        1 ～ 264
        12 ～ 16
        10
        1個
        18 ～ 282
        38
        9 ～ 14
        赤 / 黄 / 黒
        長穴
        40 ～ 300
        1 ～ 264
        12 ～ 16
        10
        1個
        通常単価(税別) (税込単価)
        通常出荷日
        -
        ( - )
        10日目
        -
        ( - )
        10日目
        -
        ( - )
        10日目
        -
        ( - )
        10日目
        -
        ( - )
        10日目
        -
        ( - )
        10日目
        -
        ( - )
        10日目
        -
        ( - )
        10日目
        -
        ( - )
        10日目
        -
        ( - )
        10日目
        -
        ( - )
        10日目
        -
        ( - )
        10日目
        -
        ( - )
        10日目
        -
        ( - )
        10日目
        -
        ( - )
        10日目
        -
        ( - )
        10日目
      • 1

        • 詳細情報

        基本情報

        全長指定タイプの型開き防止プレートです。材質は機械構造用炭素鋼です。

        • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

        型開き防止プレート -全長指定タイプ-のレビュー
        4.3平均満足度：4.318件のレビュー
        金型部品
        5
        満足度：5.02023/03/31
        金型の固定側と可動側の開きを防止するために購入しました。今のところ不具合も無く使用できています。
        0人が参考にしています。
        型開き
        4
        満足度：4.02022/05/10
        いろいろなタイプの金型に合わせることができ、とても良いと思います。
        0人が参考にしています。
        型開き
        5
        満足度：5.02021/11/02
        いろんなタイプの金型に合わせられるので、使いやすいです。客先の色指定もあるので助かります。
        0人が参考にしています。
        型しめ
        4
        満足度：4.02021/03/10
        穴の位置を細かく指定でき、色も指定できるのでとても良いです。 形によっては5日かかるものがあるので、全て3日になったら嬉...もっと読む
        0人が参考にしています。
        さび
        4
        満足度：4.02020/10/23
        こちらがあるとＰＬが 密着してので 開くことがなく サビ防止にもなります
        0人が参考にしています。
