型開き防止プレート -スタンダードタイプ-
- 通常単価(税別)
- 920円～2,200円
- 税込単価
- 1,012円～2,420円
通常出荷日：在庫品1日目～2日目一部当日出荷可能
スタンダードタイプの型開き防止プレートです。材質は機械構造用炭素鋼です。
- 【OPP-C】現仕様の在庫がなくなり次第、簡易焼付塗装品へ順次切り替えとなります。機能上の影響はありません。ご注文の時期、数量によってロット混在となる可能性がありますので、ご了承ください。
未確定：候補が150型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

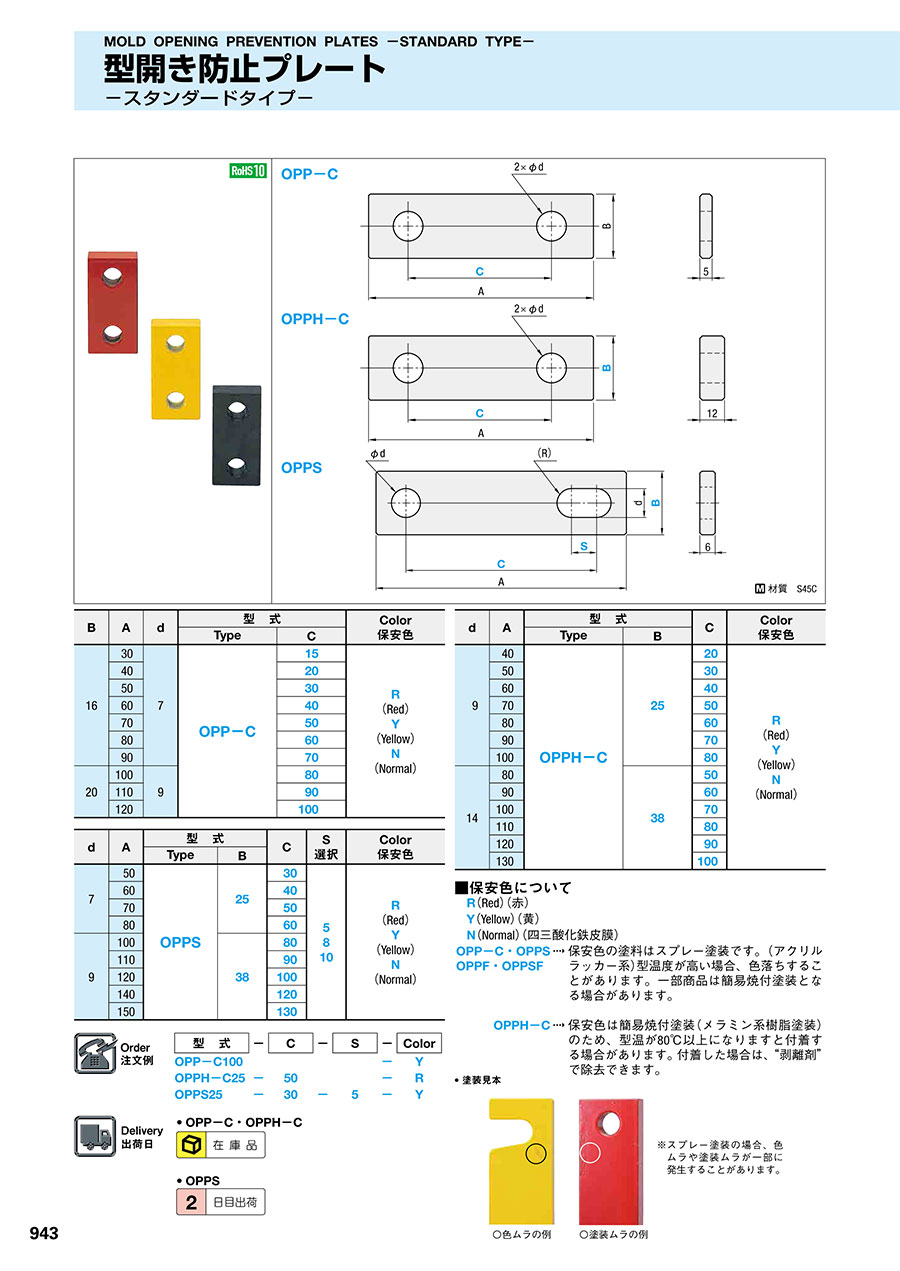

外形図・製品仕様
材質 S45C
規格表
| B | A | d | 型 式 | Color 保安色 | |
|---|---|---|---|---|---|
| Type | C | ||||
| 16 | 30 | 7 | OPPーC | 15 | R （Red） Y （Yellow） N （Normal） |
| 40 | 20 | ||||
| 50 | 30 | ||||
| 60 | 40 | ||||
| 70 | 50 | ||||
| 80 | 60 | ||||
| 90 | 70 | ||||
| 20 | 100 | 9 | 80 | ||
| 110 | 90 | ||||
| 120 | 100 | ||||
| d | A | 型 式 | C | Color 保安色 | |
|---|---|---|---|---|---|
| Type | B | ||||
| 9 | 40 | OPPHーC | 25 | 20 | R （Red） Y （Yellow） N （Normal） |
| 50 | 30 | ||||
| 60 | 40 | ||||
| 70 | 50 | ||||
| 80 | 60 | ||||
| 90 | 70 | ||||
| 100 | 80 | ||||
| 14 | 80 | 38 | 50 | ||
| 90 | 60 | ||||
| 100 | 70 | ||||
| 110 | 80 | ||||
| 120 | 90 | ||||
| 130 | 100 | ||||
| d | A | 型 式 | C | S 選択 | Color 保安色 | |
|---|---|---|---|---|---|---|
| Type | B | |||||
| 7 | 50 | OPPS | 25 | 30 | 5 8 10 | R （Red） Y （Yellow） N （Normal） |
| 60 | 40 | |||||
| 70 | 50 | |||||
| 80 | 60 | |||||
| 9 | 100 | 38 | 80 | |||
| 110 | 90 | |||||
| 120 | 100 | |||||
| 140 | 120 | |||||
| 150 | 130 | |||||
| ■ | 保安色について | |
| R（Red） | （赤） | |
| Y（Yellow） | （黄） | |
| N（Normal） | （四三酸化鉄皮膜） | |
| OPP-C・OPPS | 保安色の塗料はスプレー塗装です。（アクリルラッカー系）型温度が高い場合、色落ちすることがあります。一部商品は簡易焼付塗装となる場合があります。 | |
| OPPF・OPPSF | ||
| OPPH-C | 保安色は簡易焼付塗装（メラミン系樹脂塗装）のため、型温が80℃以上になりますと付着する場合があります。付着した場合は、“剥離剤”で除去できます。 | |
注文例
出荷日
関連情報
• 塗装見本
※ スプレー塗装の場合、色ムラや塗装ムラが一部に発生することがあります。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
920円 ( 1,012円 ) | 在庫品1日目当日出荷可能 |
920円 ( 1,012円 ) | 在庫品1日目当日出荷可能 |
920円 ( 1,012円 ) | 在庫品1日目当日出荷可能 |
920円 ( 1,012円 ) | 在庫品1日目当日出荷可能 |
920円 ( 1,012円 ) | 在庫品1日目当日出荷可能 |
920円 ( 1,012円 ) | 在庫品1日目当日出荷可能 |
920円 ( 1,012円 ) | 在庫品1日目当日出荷可能 |
920円 ( 1,012円 ) | 在庫品1日目当日出荷可能 |
920円 ( 1,012円 ) | 在庫品1日目当日出荷可能 |
920円 ( 1,012円 ) | 在庫品1日目当日出荷可能 |
920円 ( 1,012円 ) | 在庫品1日目当日出荷可能 |
920円 ( 1,012円 ) | 在庫品1日目当日出荷可能 |
950円 ( 1,045円 ) | 在庫品1日目当日出荷可能 |
950円 ( 1,045円 ) | 在庫品1日目当日出荷可能 |
950円 ( 1,045円 ) | 在庫品1日目当日出荷可能 |
950円 ( 1,045円 ) | 在庫品1日目当日出荷可能 |
950円 ( 1,045円 ) | 在庫品1日目当日出荷可能 |
950円 ( 1,045円 ) | 在庫品1日目当日出荷可能 |
950円 ( 1,045円 ) | 在庫品1日目当日出荷可能 |
950円 ( 1,045円 ) | 在庫品1日目当日出荷可能 |
950円 ( 1,045円 ) | 在庫品1日目当日出荷可能 |
1,000円 ( 1,100円 ) | 在庫品1日目当日出荷可能 |
1,000円 ( 1,100円 ) | 在庫品1日目当日出荷可能 |
1,000円 ( 1,100円 ) | 在庫品1日目当日出荷可能 |
1,000円 ( 1,100円 ) | 在庫品1日目当日出荷可能 |
1,000円 ( 1,100円 ) | 在庫品1日目当日出荷可能 |
1,000円 ( 1,100円 ) | 在庫品1日目当日出荷可能 |
1,000円 ( 1,100円 ) | 在庫品1日目当日出荷可能 |
1,000円 ( 1,100円 ) | 在庫品1日目当日出荷可能 |
1,000円 ( 1,100円 ) | 在庫品1日目当日出荷可能 |
1,200円 ( 1,320円 ) | 在庫品1日目当日出荷可能 |
1,200円 ( 1,320円 ) | 在庫品1日目当日出荷可能 |
1,200円 ( 1,320円 ) | 在庫品1日目当日出荷可能 |
1,250円 ( 1,375円 ) | 在庫品1日目当日出荷可能 |
1,250円 ( 1,375円 ) | 在庫品1日目当日出荷可能 |
1,250円 ( 1,375円 ) | 在庫品1日目当日出荷可能 |
1,300円 ( 1,430円 ) | 在庫品1日目当日出荷可能 |
1,300円 ( 1,430円 ) | 在庫品1日目当日出荷可能 |
1,300円 ( 1,430円 ) | 在庫品1日目当日出荷可能 |
1,370円 ( 1,507円 ) | 在庫品1日目当日出荷可能 |
1,370円 ( 1,507円 ) | 在庫品1日目当日出荷可能 |
1,370円 ( 1,507円 ) | 在庫品1日目当日出荷可能 |
1,390円 ( 1,529円 ) | 在庫品1日目当日出荷可能 |
1,390円 ( 1,529円 ) | 在庫品1日目当日出荷可能 |
1,390円 ( 1,529円 ) | 在庫品1日目当日出荷可能 |
1,400円 ( 1,540円 ) | 在庫品1日目当日出荷可能 |
1,400円 ( 1,540円 ) | 在庫品1日目当日出荷可能 |
1,400円 ( 1,540円 ) | 在庫品1日目当日出荷可能 |
1,510円 ( 1,661円 ) | 在庫品1日目当日出荷可能 |
1,510円 ( 1,661円 ) | 在庫品1日目当日出荷可能 |
1,510円 ( 1,661円 ) | 在庫品1日目当日出荷可能 |
1,470円 ( 1,617円 ) | 在庫品1日目当日出荷可能 |
1,470円 ( 1,617円 ) | 在庫品1日目当日出荷可能 |
1,470円 ( 1,617円 ) | 在庫品1日目当日出荷可能 |
1,500円 ( 1,650円 ) | 在庫品1日目当日出荷可能 |
1,500円 ( 1,650円 ) | 在庫品1日目当日出荷可能 |
1,500円 ( 1,650円 ) | 在庫品1日目当日出荷可能 |
1,600円 ( 1,760円 ) | 在庫品1日目当日出荷可能 |
1,600円 ( 1,760円 ) | 在庫品1日目当日出荷可能 |
1,600円 ( 1,760円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
スタンダードタイプの型開き防止プレートです。材質は機械構造用炭素鋼です。
ご注意
- 【OPP-C】現仕様の在庫がなくなり次第、簡易焼付塗装品へ順次切り替えとなります。機能上の影響はありません。ご注文の時期、数量によってロット混在となる可能性がありますので、ご了承ください。
カタログ
型開き防止プレート -スタンダードタイプ-のレビュー
プラ型の部品
4
4.02023/06/12
以前はそれぞれの型に合わせて製作していましたが、
現在これを使用しています。
Ｍ16で留めるタイプも出てほしいです。
0人が参考にしています。
金型用
4
4.02022/09/21
成形工場等で独自に購入しているようですね。
前はよく作ってくれと頼まれていたのですが、最近言われなくなったので。
使用感...もっと読む
0人が参考にしています。
型開き防止
5
5.02022/09/12
型開き防止プレートが寸法指定であるので助かります。色付きなのもよいですね。
0人が参考にしています。
金型の開き止めとして
5
5.02021/11/20
以前は、自社製作してたが、価格を見たら安上がりで済むし
識別の塗装もされてるので断然に便利
0人が参考にしています。
金型製作に使用
4
4.02021/09/21
自社製作よりは手間が無いため、いつも利用していますが、もう少し価格が安くなると助かります。
0人が参考にしています。
