引張りリンク -ストローク指定タイプ-

カタログ |P.939

平均満足度4.0

この商品のレビューをみる（5件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

引張りリンク -フラットタイプ-

4.5

通常価格(税別)： 770円 (税込価格：847円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

引張りリンク -ロングストロークタイプ-

4.4

通常出荷日：3 日目～

ストローク指定タイプの引張りリンクです。材質は機械構造用炭素鋼です。

詳細情報を確認する

商品分類
引張りリンク
形状
ストローク指定タイプ

無料3D-CADライブラリー申し込み受付中

未確定：候補が64型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

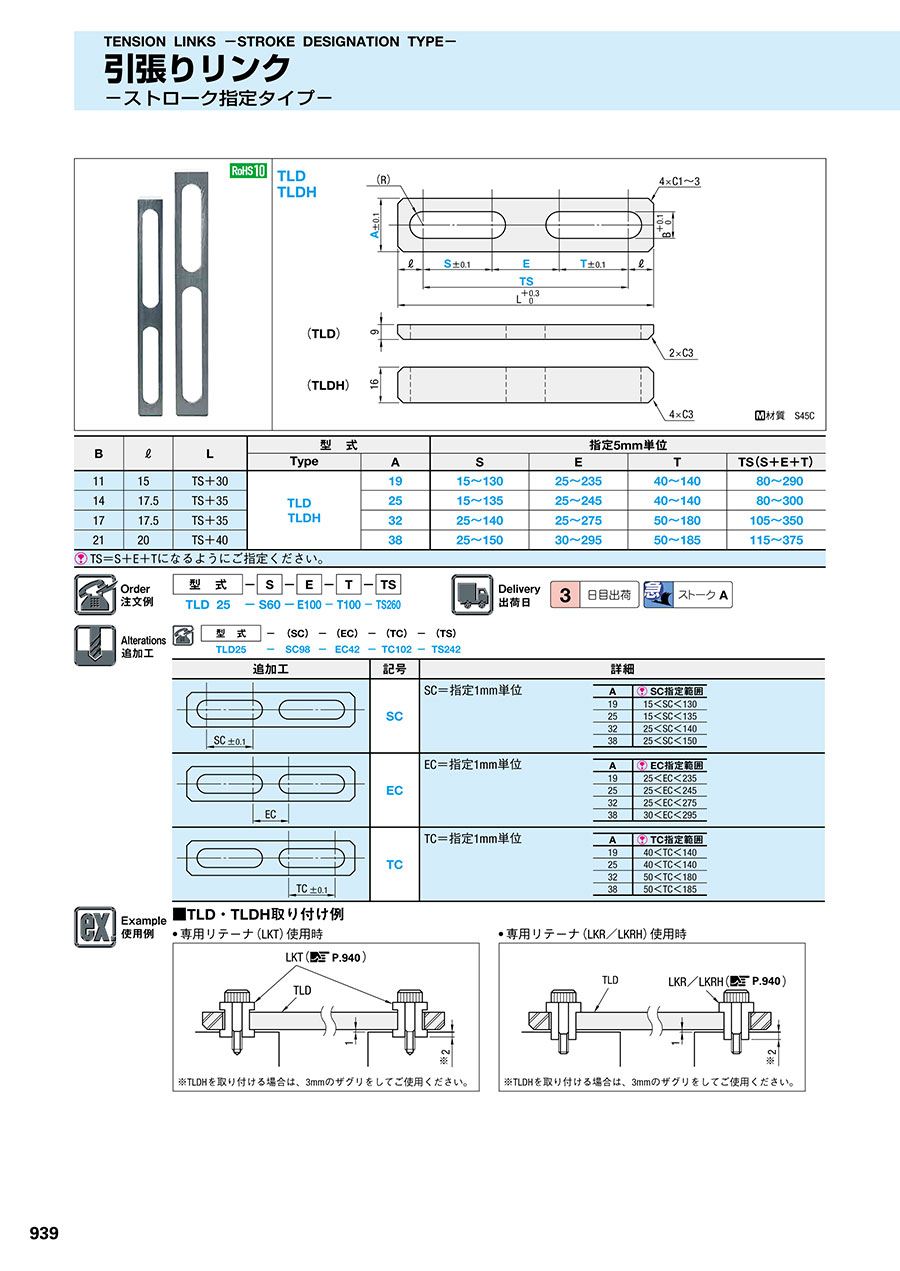

外形図・製品仕様

材質 S45C

規格表

B	ℓ	L	型式		指定5mm単位
B	ℓ	L	Type	A	S	E	T	TS（S+E+T）
11	15	TS+30	TLD TLDH	19	15～130	25～235	40～140	80～290
14	17.5	TS+35		25	15～135	25～245	40～140	80～300
17	17.5	TS+35		32	25～140	25～275	50～180	105～350
21	20	TS+40		38	25～150	30～295	50～185	115～375
TS＝S+E+Tになるようにご指定ください。

注文例

出荷日

追加工

型番リスト

表示件数

型番

TLD19-S[15-130/5]-E[25-235/5]-T[40-140/5]-TS[70-290/1]

TLD19-S[15-130/5]-E[25-235/5]-TC[41-139/1]-TS[70-290/1]

TLD19-S[15-130/5]-EC[26-234/1]-T[40-140/5]-TS[70-290/1]

TLD19-S[15-130/5]-EC[26-234/1]-TC[41-139/1]-TS[70-290/1]

TLD19-SC[16-129/1]-E[25-235/5]-T[40-140/5]-TS[70-290/1]

TLD19-SC[16-129/1]-E[25-235/5]-TC[41-139/1]-TS[70-290/1]

TLD19-SC[16-129/1]-EC[26-234/1]-T[40-140/5]-TS[70-290/1]

TLD19-SC[16-129/1]-EC[26-234/1]-TC[41-139/1]-TS[70-290/1]

TLD25-S[15-135/5]-E[25-245/5]-T[40-140/5]-TS[80-300/1]

TLD25-S[15-135/5]-E[25-245/5]-TC[41-139/1]-TS[80-300/1]

TLD25-S[15-135/5]-EC[26-244/1]-T[40-140/5]-TS[80-300/1]

TLD25-S[15-135/5]-EC[26-244/1]-TC[41-139/1]-TS[80-300/1]

TLD25-SC[16-134/1]-E[25-245/5]-T[40-140/5]-TS[80-300/1]

TLD25-SC[16-134/1]-E[25-245/5]-TC[41-139/1]-TS[80-300/1]

TLD25-SC[16-134/1]-EC[26-244/1]-T[40-140/5]-TS[80-300/1]

TLD25-SC[16-134/1]-EC[26-244/1]-TC[41-139/1]-TS[80-300/1]

TLD32-S[25-140/5]-E[25-275/5]-T[50-180/5]-TS[105-350/1]

TLD32-S[25-140/5]-E[25-275/5]-TC[51-179/1]-TS[105-350/1]

TLD32-S[25-140/5]-EC[26-274/1]-T[50-180/5]-TS[105-350/1]

TLD32-S[25-140/5]-EC[26-274/1]-TC[51-179/1]-TS[105-350/1]

TLD32-SC[26-139/1]-E[25-275/5]-T[50-180/5]-TS[105-350/1]

TLD32-SC[26-139/1]-E[25-275/5]-TC[51-179/1]-TS[105-350/1]

TLD32-SC[26-139/1]-EC[26-274/1]-T[50-180/5]-TS[105-350/1]

TLD32-SC[26-139/1]-EC[26-274/1]-TC[51-179/1]-TS[105-350/1]

TLD38-S[25-150/5]-E[30-295/5]-T[50-185/5]-TS[115-375/1]

TLD38-S[25-150/5]-E[30-295/5]-TC[51-184/1]-TS[115-375/1]

TLD38-S[25-150/5]-EC[31-294/1]-T[50-185/5]-TS[115-375/1]

TLD38-S[25-150/5]-EC[31-294/1]-TC[51-184/1]-TS[115-375/1]

TLD38-SC[26-149/1]-E[30-295/5]-T[50-185/5]-TS[115-375/1]

TLD38-SC[26-149/1]-E[30-295/5]-TC[51-184/1]-TS[115-375/1]

TLD38-SC[26-149/1]-EC[31-294/1]-T[50-185/5]-TS[115-375/1]

TLD38-SC[26-149/1]-EC[31-294/1]-TC[51-184/1]-TS[115-375/1]

TLDH19-S[15-130/5]-E[25-235/5]-T[40-140/5]-TS[70-290/1]

TLDH19-S[15-130/5]-E[25-235/5]-TC[41-139/1]-TS[70-290/1]

TLDH19-S[15-130/5]-EC[26-234/1]-T[40-140/5]-TS[70-290/1]

TLDH19-S[15-130/5]-EC[26-234/1]-TC[41-139/1]-TS[70-290/1]

TLDH19-SC[16-129/1]-E[25-235/5]-T[40-140/5]-TS[70-290/1]

TLDH19-SC[16-129/1]-E[25-235/5]-TC[41-139/1]-TS[70-290/1]

TLDH19-SC[16-129/1]-EC[26-234/1]-T[40-140/5]-TS[70-290/1]

TLDH19-SC[16-129/1]-EC[26-234/1]-TC[41-139/1]-TS[70-290/1]

TLDH25-S[15-135/5]-E[25-245/5]-T[40-140/5]-TS[80-300/1]

TLDH25-S[15-135/5]-E[25-245/5]-TC[41-139/1]-TS[80-300/1]

TLDH25-S[15-135/5]-EC[26-244/1]-T[40-140/5]-TS[80-300/1]

TLDH25-S[15-135/5]-EC[26-244/1]-TC[41-139/1]-TS[80-300/1]

TLDH25-SC[16-134/1]-E[25-245/5]-T[40-140/5]-TS[80-300/1]

TLDH25-SC[16-134/1]-E[25-245/5]-TC[41-139/1]-TS[80-300/1]

TLDH25-SC[16-134/1]-EC[26-244/1]-T[40-140/5]-TS[80-300/1]

TLDH25-SC[16-134/1]-EC[26-244/1]-TC[41-139/1]-TS[80-300/1]

TLDH32-S[25-140/5]-E[25-275/5]-T[50-180/5]-TS[105-350/1]

TLDH32-S[25-140/5]-E[25-275/5]-TC[51-179/1]-TS[105-350/1]

TLDH32-S[25-140/5]-EC[26-274/1]-T[50-180/5]-TS[105-350/1]

TLDH32-S[25-140/5]-EC[26-274/1]-TC[51-179/1]-TS[105-350/1]

TLDH32-SC[26-139/1]-E[25-275/5]-T[50-180/5]-TS[105-350/1]

TLDH32-SC[26-139/1]-E[25-275/5]-TC[51-179/1]-TS[105-350/1]

TLDH32-SC[26-139/1]-EC[26-274/1]-T[50-180/5]-TS[105-350/1]

TLDH32-SC[26-139/1]-EC[26-274/1]-TC[51-179/1]-TS[105-350/1]

TLDH38-S[25-150/5]-E[30-295/5]-T[50-185/5]-TS[115-375/1]

TLDH38-S[25-150/5]-E[30-295/5]-TC[51-184/1]-TS[115-375/1]

TLDH38-S[25-150/5]-EC[31-294/1]-T[50-185/5]-TS[115-375/1]

TLDH38-S[25-150/5]-EC[31-294/1]-TC[51-184/1]-TS[115-375/1]

厚さ

(mm)

A（引っ張りリンク幅）

(mm)

S(長穴ピッチ)

(mm)

E(2コ長穴間の距離)

(mm)

EC(E寸変更)

(mm)

SC(S寸変更)

(mm)

T(長穴ピッチ)

(mm)

TC(T寸変更)

(mm)

TS(2コ長穴のピッチ)

(mm)

RoHS?

最小発注数量

9	19	15 ～ 130	25 ～ 235	-	-	40 ～ 140	-	70 ～ 290	10	1個
9	19	15 ～ 130	25 ～ 235	-	-	-	41 ～ 139	70 ～ 290	10	1個
9	19	15 ～ 130	-	26 ～ 234	-	40 ～ 140	-	70 ～ 290	10	1個
9	19	15 ～ 130	-	26 ～ 234	-	-	41 ～ 139	70 ～ 290	10	1個
9	19	-	25 ～ 235	-	16 ～ 129	40 ～ 140	-	70 ～ 290	10	1個
9	19	-	25 ～ 235	-	16 ～ 129	-	41 ～ 139	70 ～ 290	10	1個
9	19	-	-	26 ～ 234	16 ～ 129	40 ～ 140	-	70 ～ 290	10	1個
9	19	-	-	26 ～ 234	16 ～ 129	-	41 ～ 139	70 ～ 290	10	1個
9	25	15 ～ 135	25 ～ 245	-	-	40 ～ 140	-	80 ～ 300	10	1個
9	25	15 ～ 135	25 ～ 245	-	-	-	41 ～ 139	80 ～ 300	10	1個
9	25	15 ～ 135	-	26 ～ 244	-	40 ～ 140	-	80 ～ 300	10	1個
9	25	15 ～ 135	-	26 ～ 244	-	-	41 ～ 139	80 ～ 300	10	1個
9	25	-	25 ～ 245	-	16 ～ 134	40 ～ 140	-	80 ～ 300	10	1個
9	25	-	25 ～ 245	-	16 ～ 134	-	41 ～ 139	80 ～ 300	10	1個
9	25	-	-	26 ～ 244	16 ～ 134	40 ～ 140	-	80 ～ 300	10	1個
9	25	-	-	26 ～ 244	16 ～ 134	-	41 ～ 139	80 ～ 300	10	1個
9	32	25 ～ 140	25 ～ 275	-	-	50 ～ 180	-	105 ～ 350	10	1個
9	32	25 ～ 140	25 ～ 275	-	-	-	51 ～ 179	105 ～ 350	10	1個
9	32	25 ～ 140	-	26 ～ 274	-	50 ～ 180	-	105 ～ 350	10	1個
9	32	25 ～ 140	-	26 ～ 274	-	-	51 ～ 179	105 ～ 350	10	1個
9	32	-	25 ～ 275	-	26 ～ 139	50 ～ 180	-	105 ～ 350	10	1個
9	32	-	25 ～ 275	-	26 ～ 139	-	51 ～ 179	105 ～ 350	10	1個
9	32	-	-	26 ～ 274	26 ～ 139	50 ～ 180	-	105 ～ 350	10	1個
9	32	-	-	26 ～ 274	26 ～ 139	-	51 ～ 179	105 ～ 350	10	1個
9	38	25 ～ 150	30 ～ 295	-	-	50 ～ 185	-	115 ～ 375	10	1個
9	38	25 ～ 150	30 ～ 295	-	-	-	51 ～ 184	115 ～ 375	10	1個
9	38	25 ～ 150	-	31 ～ 294	-	50 ～ 185	-	115 ～ 375	10	1個
9	38	25 ～ 150	-	31 ～ 294	-	-	51 ～ 184	115 ～ 375	10	1個
9	38	-	30 ～ 295	-	26 ～ 149	50 ～ 185	-	115 ～ 375	10	1個
9	38	-	30 ～ 295	-	26 ～ 149	-	51 ～ 184	115 ～ 375	10	1個
9	38	-	-	31 ～ 294	26 ～ 149	50 ～ 185	-	115 ～ 375	10	1個
9	38	-	-	31 ～ 294	26 ～ 149	-	51 ～ 184	115 ～ 375	10	1個
16	19	15 ～ 130	25 ～ 235	-	-	40 ～ 140	-	70 ～ 290	10	1個
16	19	15 ～ 130	25 ～ 235	-	-	-	41 ～ 139	70 ～ 290	10	1個
16	19	15 ～ 130	-	26 ～ 234	-	40 ～ 140	-	70 ～ 290	10	1個
16	19	15 ～ 130	-	26 ～ 234	-	-	41 ～ 139	70 ～ 290	10	1個
16	19	-	25 ～ 235	-	16 ～ 129	40 ～ 140	-	70 ～ 290	10	1個
16	19	-	25 ～ 235	-	16 ～ 129	-	41 ～ 139	70 ～ 290	10	1個
16	19	-	-	26 ～ 234	16 ～ 129	40 ～ 140	-	70 ～ 290	10	1個
16	19	-	-	26 ～ 234	16 ～ 129	-	41 ～ 139	70 ～ 290	10	1個
16	25	15 ～ 135	25 ～ 245	-	-	40 ～ 140	-	80 ～ 300	10	1個
16	25	15 ～ 135	25 ～ 245	-	-	-	41 ～ 139	80 ～ 300	10	1個
16	25	15 ～ 135	-	26 ～ 244	-	40 ～ 140	-	80 ～ 300	10	1個
16	25	15 ～ 135	-	26 ～ 244	-	-	41 ～ 139	80 ～ 300	10	1個
16	25	-	25 ～ 245	-	16 ～ 134	40 ～ 140	-	80 ～ 300	10	1個
16	25	-	25 ～ 245	-	16 ～ 134	-	41 ～ 139	80 ～ 300	10	1個
16	25	-	-	26 ～ 244	16 ～ 134	40 ～ 140	-	80 ～ 300	10	1個
16	25	-	-	26 ～ 244	16 ～ 134	-	41 ～ 139	80 ～ 300	10	1個
16	32	25 ～ 140	25 ～ 275	-	-	50 ～ 180	-	105 ～ 350	10	1個
16	32	25 ～ 140	25 ～ 275	-	-	-	51 ～ 179	105 ～ 350	10	1個
16	32	25 ～ 140	-	26 ～ 274	-	50 ～ 180	-	105 ～ 350	10	1個
16	32	25 ～ 140	-	26 ～ 274	-	-	51 ～ 179	105 ～ 350	10	1個
16	32	-	25 ～ 275	-	26 ～ 139	50 ～ 180	-	105 ～ 350	10	1個
16	32	-	25 ～ 275	-	26 ～ 139	-	51 ～ 179	105 ～ 350	10	1個
16	32	-	-	26 ～ 274	26 ～ 139	50 ～ 180	-	105 ～ 350	10	1個
16	32	-	-	26 ～ 274	26 ～ 139	-	51 ～ 179	105 ～ 350	10	1個
16	38	25 ～ 150	30 ～ 295	-	-	50 ～ 185	-	115 ～ 375	10	1個
16	38	25 ～ 150	30 ～ 295	-	-	-	51 ～ 184	115 ～ 375	10	1個
16	38	25 ～ 150	-	31 ～ 294	-	50 ～ 185	-	115 ～ 375	10	1個
16	38	25 ～ 150	-	31 ～ 294	-	-	51 ～ 184	115 ～ 375	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目

基本情報

基本情報

ストローク指定タイプの引張りリンクです。材質は機械構造用炭素鋼です。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

引張りリンク -ストローク指定タイプ-のレビュー

4平均満足度：4.05件のレビュー

星5
20%
星4
60%
星3
20%
星2
0%
星1
0%

型の部品で使用しました

満足度：5.02023/04/14

修理でストローク変更の為　新規購入しました　納期が早く品質も問題ありませんでした

0人が参考にしています。

修理

満足度：4.02020/10/08

最近客先の他社型にて 2.3番板の開きがわるくこちらの強制にて改善しました

0人が参考にしています。

横

満足度：4.02020/09/09

成型機が縦型なら無理ですが横型なら問題なくひっぱりつけたほうがよいです

0人が参考にしています。

３プレートプラ型のストリッパプレート作動に使用。

満足度：4.02020/03/02

ロングタイプの１つ穴だと、金型を寝かせた時にカシャカシャ音がうるさかったのですが、２つ穴の物に替えると型の中央部に収まり...もっと読む

0人が参考にしています。

テストに使用。

満足度：3.02018/08/30

テスト部品を固定するのに、丁度良い寸法だったので注文しました。

0人が参考にしています。

5件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品引張りリンク -ストローク指定タイプ-	引張りリンク -ストローク調整タイプ-	引張りリンク -ロングストロークタイプ-	引張りリンク -フラットタイプ-	引張りリンク -段付タイプ-	引張りリンク用リテーナ -両端ツバ付リテーナ+ボルト-
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	240円 -
通常出荷日	3日目	3日目	3日目〜	在庫品1日目〜	在庫品1日目〜	在庫品1日目
商品分類	引張りリンク	引張りリンク	引張りリンク	引張りリンク	引張りリンク	-
形状	ストローク指定タイプ	ストローク調整タイプ	ロングストロークタイプ	フラットタイプ	段付きタイプ	-
