引張りリンク -ストローク調整タイプ-

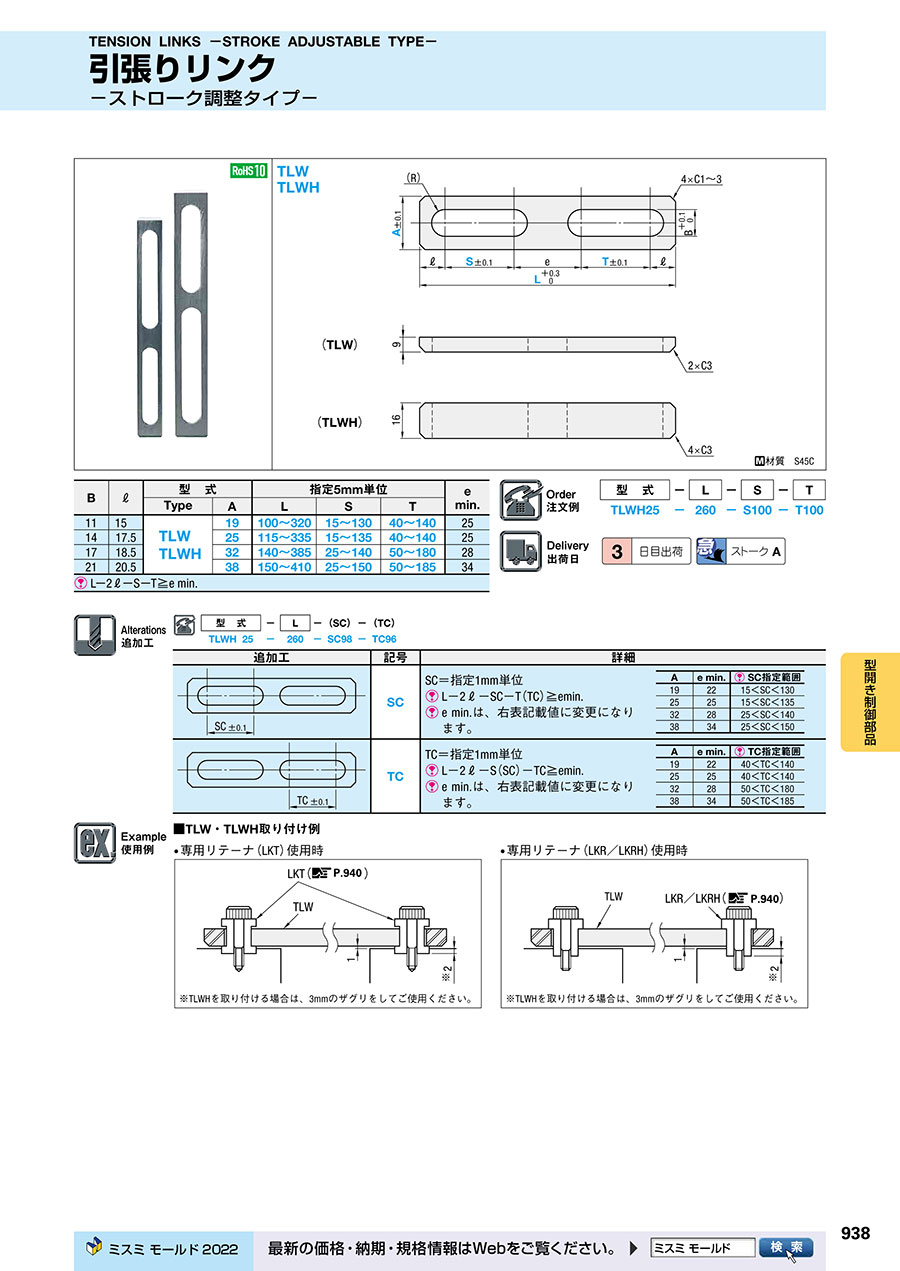

カタログ |P.938

平均満足度4.0

この商品のレビューをみる（12件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

引張りリンク -段付タイプ-

3.7

通常価格(税別)： 950円 (税込価格：1,045円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

引張りリンク -ロングストロークタイプ-

4.4

通常出荷日：3 日目～

ストローク調整タイプの引張りリンクです。材質は機械構造用炭素鋼です。

詳細情報を確認する

商品分類
引張りリンク
形状
ストローク調整タイプ

無料3D-CADライブラリー申し込み受付中

未確定：候補が32型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図・製品仕様

材質 S45C

規格表

B	ℓ	型式		指定5mm単位			e min.
B	ℓ	Type	A	L	S	T	e min.
11	15	TLW TLWH	19	100～320	15～130	40～140	25
14	17.5		25	115～335	15～135	40～140	25
17	18.5		32	140～385	25～140	50～180	28
21	20.5		38	150～410	25～150	50～185	34
Lー2ℓーSーT≧e min.

注文例

出荷日

追加工

型番リスト

表示件数

型番

TLW19-[100-320/5]-S[15-130/5]-T[40-140/5]

TLW19-[100-320/5]-S[15-130/5]-TC[41-139/1]

TLW19-[100-320/5]-SC[16-129/1]-T[40-140/5]

TLW19-[100-320/5]-SC[16-129/1]-TC[41-139/1]

TLW25-[115-335/5]-S[15-135/5]-T[40-140/5]

TLW25-[115-335/5]-S[15-135/5]-TC[41-139/1]

TLW25-[115-335/5]-SC[16-134/1]-T[40-140/5]

TLW25-[115-335/5]-SC[16-134/1]-TC[41-139/1]

TLW32-[140-385/5]-S[25-140/5]-T[50-180/5]

TLW32-[140-385/5]-S[25-140/5]-TC[51-179/1]

TLW32-[140-385/5]-SC[26-139/1]-T[50-180/5]

TLW32-[140-385/5]-SC[26-139/1]-TC[51-179/1]

TLW38-[150-410/5]-S[25-150/5]-T[50-185/5]

TLW38-[150-410/5]-S[25-150/5]-TC[51-184/1]

TLW38-[150-410/5]-SC[25-149/1]-T[50-185/5]

TLW38-[150-410/5]-SC[25-149/1]-TC[51-184/1]

TLWH19-[100-320/5]-S[15-130/5]-T[40-140/5]

TLWH19-[100-320/5]-S[15-130/5]-TC[41-139/1]

TLWH19-[100-320/5]-SC[16-129/1]-T[40-140/5]

TLWH19-[100-320/5]-SC[16-129/1]-TC[41-139/1]

TLWH25-[115-335/5]-S[15-135/5]-T[40-140/5]

TLWH25-[115-335/5]-S[15-135/5]-TC[41-139/1]

TLWH25-[115-335/5]-SC[16-134/1]-T[40-140/5]

TLWH25-[115-335/5]-SC[16-134/1]-TC[41-139/1]

TLWH32-[140-385/5]-S[25-140/5]-T[50-180/5]

TLWH32-[140-385/5]-S[25-140/5]-TC[51-179/1]

TLWH32-[140-385/5]-SC[26-139/1]-T[50-180/5]

TLWH32-[140-385/5]-SC[26-139/1]-TC[51-179/1]

TLWH38-[150-410/5]-S[25-150/5]-T[50-185/5]

TLWH38-[150-410/5]-S[25-150/5]-TC[51-184/1]

TLWH38-[150-410/5]-SC[25-149/1]-T[50-185/5]

TLWH38-[150-410/5]-SC[25-149/1]-TC[51-184/1]

厚さ

(mm)

A（引っ張りリンク幅）

(mm)

S(長穴ピッチ)

(mm)

L(全長)

(mm)

SC(S寸変更)

(mm)

T(長穴ピッチ)

(mm)

TC(T寸変更)

(mm)

RoHS?

最小発注数量

9	19	15 ～ 130	100 ～ 320	-	40 ～ 140	-	10	1個
9	19	15 ～ 130	100 ～ 320	-	-	41 ～ 139	10	1個
9	19	-	100 ～ 320	16 ～ 129	40 ～ 140	-	10	1個
9	19	-	100 ～ 320	16 ～ 129	-	41 ～ 139	10	1個
9	25	15 ～ 135	115 ～ 335	-	40 ～ 140	-	10	1個
9	25	15 ～ 135	115 ～ 335	-	-	41 ～ 139	10	1個
9	25	-	115 ～ 335	16 ～ 134	40 ～ 140	-	10	1個
9	25	-	115 ～ 335	16 ～ 134	-	41 ～ 139	10	1個
9	32	25 ～ 140	140 ～ 385	-	50 ～ 180	-	10	1個
9	32	25 ～ 140	140 ～ 385	-	-	51 ～ 179	10	1個
9	32	-	140 ～ 385	26 ～ 139	50 ～ 180	-	10	1個
9	32	-	140 ～ 385	26 ～ 139	-	51 ～ 179	10	1個
9	38	25 ～ 150	150 ～ 410	-	50 ～ 185	-	10	1個
9	38	25 ～ 150	150 ～ 410	-	-	51 ～ 184	10	1個
9	38	-	150 ～ 410	25 ～ 149	50 ～ 185	-	10	1個
9	38	-	150 ～ 410	25 ～ 149	-	51 ～ 184	10	1個
16	19	15 ～ 130	100 ～ 320	-	40 ～ 140	-	10	1個
16	19	15 ～ 130	100 ～ 320	-	-	41 ～ 139	10	1個
16	19	-	100 ～ 320	16 ～ 129	40 ～ 140	-	10	1個
16	19	-	100 ～ 320	16 ～ 129	-	41 ～ 139	10	1個
16	25	15 ～ 135	115 ～ 335	-	40 ～ 140	-	10	1個
16	25	15 ～ 135	115 ～ 335	-	-	41 ～ 139	10	1個
16	25	-	115 ～ 335	16 ～ 134	40 ～ 140	-	10	1個
16	25	-	115 ～ 335	16 ～ 134	-	41 ～ 139	10	1個
16	32	25 ～ 140	140 ～ 385	-	50 ～ 180	-	10	1個
16	32	25 ～ 140	140 ～ 385	-	-	51 ～ 179	10	1個
16	32	-	140 ～ 385	26 ～ 139	50 ～ 180	-	10	1個
16	32	-	140 ～ 385	26 ～ 139	-	51 ～ 179	10	1個
16	38	25 ～ 150	150 ～ 410	-	50 ～ 185	-	10	1個
16	38	25 ～ 150	150 ～ 410	-	-	51 ～ 184	10	1個
16	38	-	150 ～ 410	25 ～ 149	50 ～ 185	-	10	1個
16	38	-	150 ～ 410	25 ～ 149	-	51 ～ 184	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目

詳細情報

基本情報

基本情報

ストローク調整タイプの引張りリンクです。材質は機械構造用炭素鋼です。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
インターナルラッチロック
インターナルラッチロックです。本商品は日本国内のみ、もしくは、一部の国、地域のみの取り扱いです。
ミスミ
前方2段突出しユニット
前方2段突出しユニットです。本商品は日本国内のみ、もしくは、一部の国、地域のみの取り扱いとなります。
ミスミ
マイクロスライドコアユニット　-3㎜ストロークタイプ-
3㎜ストロークタイプのマイクロスライドコアユニットとなります。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
