マグネットロックセット
- 数量スライド割引
- 当日出荷可能
- 通常単価(税別)
- 8,150円～16,720円
- 税込単価
- 8,965円～18,392円
マグネットロックセットです。ノーマルタイプ・コンパクトタイプの選択が可能です。
詳細情報を確認する未確定：候補が8型番あります。
商品情報

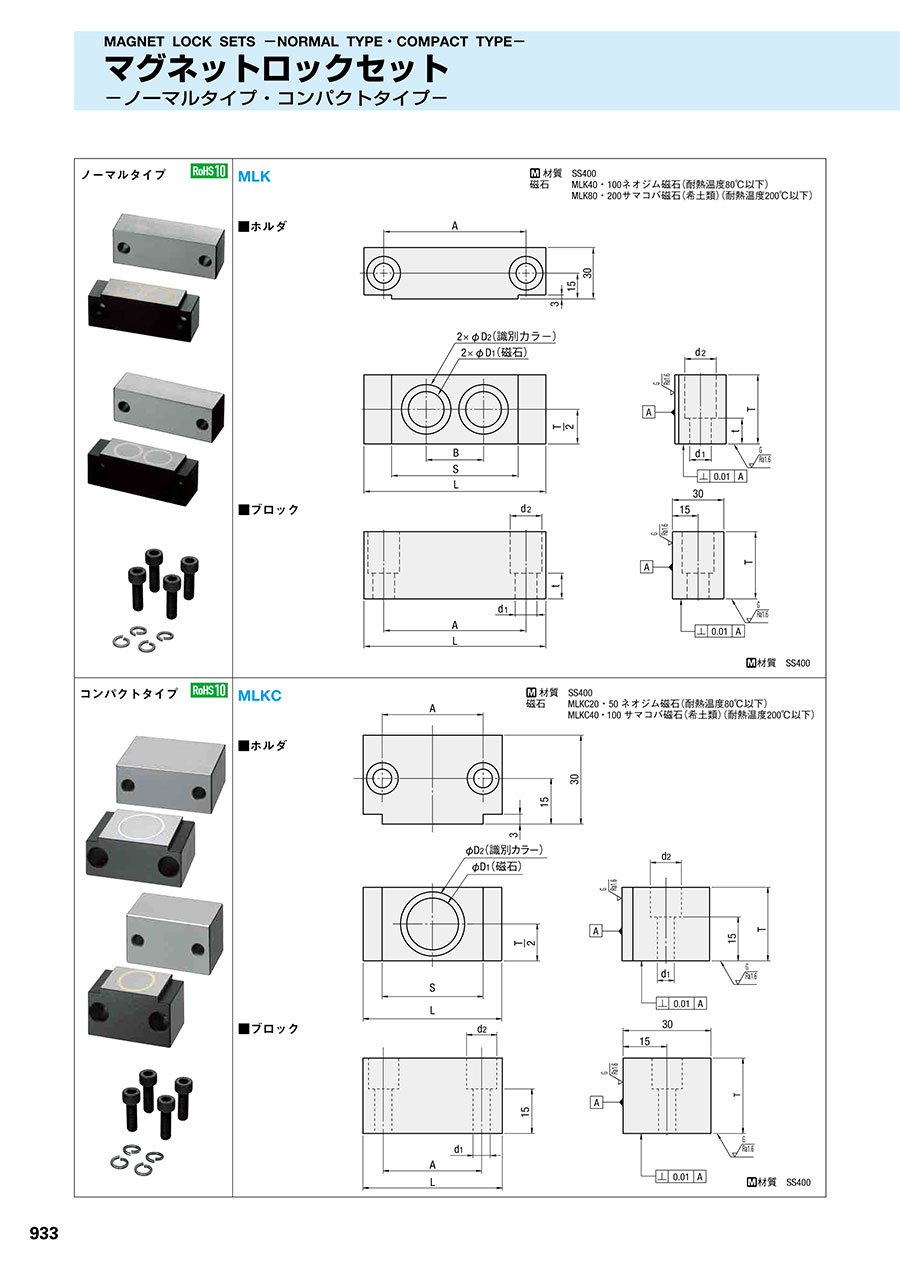

外形図・製品仕様
| 材質 | SS400 | |
| 磁石 | MLK40・100ネオジム磁石（耐熱温度80℃以下） | |
| MLK80・200サマコバ磁石（希土類）（耐熱温度200℃以下） | ||
| 材質 | SS400 |
| 材質 | SS400 | |
| 磁石 | MLKC20・50 ネオジム磁石（耐熱温度80℃以下） | |
| MLKC40・100 サマコバ磁石（希土類）（耐熱温度200℃以下） | ||
| 材質 | SS400 |
規格表
■ノーマルタイプ
| 型式 | 1セット当りの 密着強度（20℃） | A | B | S | L | T | t | D1 | D2 | 識別力ラー | d1 | d2 | 付属品 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| MLK40 | 392.3N {40kgf} | 63 | 25 | 60 | 80 | 25 | 12 | 18 | 22 | ゴールド （黄銅） | 9 | 14 | CB8-25 スプリングワッシャ | 4本 4個 |
| MLK80 | 784.5N {80kgf} | シルバー （アルミ） | ||||||||||||
| MLK100 | 980.7N {100kgf} | 100 | 39 | 79 | 126 | 40 | 15 | 30 | 34 | ゴールド （黄銅） | 11 | 18 | CB10-30 スプリングワッシャ | 4本 4個 |
| MLK200 | 1961.3N {200kgf} | シルバー （アルミ） | ||||||||||||
| 1セット当りの密着強度は、ホルダとブロックが密着した状態から垂直に力を加え、両部品がはがれるまでの力を表します。 | ||||||||||||||
| ■特長 | • 他の金型ロックに比べて取り付けが容易にできます。 | |
| • 型閉めの時のスローダウンがほとんど不要です。（成形サイクルの向上） | ||
| 1セットは |
■カムホルダユニット
| 型式 | 1セット当りの 密着強度（20℃） | A | S | L | T | D1 | D2 | 識別力ラー | d1 | d2 | 付属品 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| MLKC20 | 196.1N {20kgf} | 36 | 36 | 50 | 25 | 18 | 22 | ゴールド （黄銅） | 6.6 | 11 | CB6-25 スプリングワッシャ | 4本 4個 |
| MLKC40 | 392.2N {40kgf} | シルバー （アルミ） | ||||||||||
| MLKC50 | 490.3N {50kgf} | 52 | 52 | 70 | 40 | 30 | 34 | ゴールド （黄銅） | 9 | 14 | CB8-30 スプリングワッシャ | 4本 4個 |
| MLKC100 | 980.6N {100kgf} | シルバー （アルミ） | ||||||||||
| 1セット当りの密着強度は、ホルダとブロックが密着した状態から垂直に力を加え、両部品がはがれるまでの力を表します。 | ||||||||||||
| ■特長 | • MLKC40・100はノーマルタイプ（MLK）に比べて、約50%～60%コンパクトになります。 | |
| • 他の金型ロックに比べて取り付けが容易にできます。 | ||
| • 型閉めの時のスローダウンがほとんど不要です。（成形サイクルの向上） | ||
| 1セットは、ホルダ、ブロック各1個となります。 |
注文例
出荷日
関連情報
| ■取り付け方法 | • 金型のセンター上に型が閉じた状態でボルトを締めてください。 |
| ||
| • 吸着面はPL面と平行になるように取り付けてください。 | ||||
| • 吸着面が密着するように、プレート面を仕上げてください。 | ||||
| • ボルトの破損が心配な場合は、ショルダーボルトMSB P.1106をご使用ください。 | ||||
| MSBを使用する際には、プレートにザグリ加工を行います。ザグリ径はH7程度に仕上げてください。 |
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
8,920円 ( 9,812円 ) | 在庫品1日目当日出荷可能 |
15,970円 ( 17,567円 ) | 在庫品1日目当日出荷可能 |
10,140円 ( 11,154円 ) | 在庫品1日目当日出荷可能 |
16,720円 ( 18,392円 ) | 在庫品1日目当日出荷可能 |
8,150円 ( 8,965円 ) | 在庫品1日目当日出荷可能 |
13,620円 ( 14,982円 ) | 在庫品1日目当日出荷可能 |
9,860円 ( 10,846円 ) | 在庫品1日目当日出荷可能 |
14,430円 ( 15,873円 ) | 在庫品1日目当日出荷可能 |
カタログ
マグネットロックセットのレビュー
マグネット
4
4.02021/10/23
インサ−トものですと
こちら全然うがかないので
不可がかからずに
よいです
最近はこちらばっかりです
2人が参考にしています。
インサ−ト
4
4.02021/01/16
インサ−ト方式で
ロ−タリ−方式の金型では
こちらは必須です
インサ−ト製品に負荷がかからないので
1人が参考にしています。
型開き順序の制御
5
5.02019/04/23
パーティングロック(黄色)の代わりに使いました。金型の側面のタップ加工してつけるだけなので、簡単です。
1人が参考にしています。
インサ−ト
4
4.02021/01/16
インサ−トものですと
非常に便利です
PLが閉まるときには
かぎりなく動きがないので
インサ−トが固定されて
0人が参考にしています。
マグネット
4
4.02021/01/16
PLロックはいろんな種類ありますが
用とに応じて使用してます
こちらは高いですが
インサ−ト型はよいです
0人が参考にしています。
よくあるご質問（FAQ）
Qマグネットの反対側を追加工したく問題ありませんか？
A
マグネット取付面の肉厚薄く、またマグネット締結しているネジとの干渉がある為追加工はお控えください
