ローラーロックセット -ノーマルブシュ・スリムブシュ-

カタログ |P.931

数量スライド割引
当日出荷可能

4.2

平均満足度4.2

この商品のレビューをみる（34件）

この商品のFAQをみる（2件）

通常単価(税別): 3,500円～19,950円

税込単価: 3,850円～21,945円

ノーマルブシュ・スリムブシュタイプのローラロックセットです。

詳細情報を確認する

ご注意

本製品の販売は日本国内と一部の国、地域のみの取り扱いとなります。

無料3D-CADライブラリー申し込み受付中

未確定：候補が32型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図・製品仕様

標準タイプ

ロングタイプ

[ ! ]ロングタイプはノーマルブシュ（No.60L,80,100L）、スリムブシュ（No.80）に対応しています。

Type		材質	使用温度
ノーマルブシュ	スリムブシュ	材質	使用温度
MPLK	MPLKS	①ロックホルダ：S50C ②ロックブシュ：SK3	使用温度80℃以下
MPLKH	MPLKHS	①ロックホルダ：S50C ②ロックブシュ：SK3	使用温度150℃以下（耐熱）

[ ! ]使用温度より高温下で稼働は製品の寿命を縮める可能性がございます。ご控えください。
[ ! ]ロックホルダとロックブシュのセット品です。
[ ! ]ロックブシュ以外の部品単品販売には対応していません。

規格表

■標準・耐熱標準タイプ（①+②セット） [ ! ]1セットは、①ロックホルダ、②ロックブシュ各1個となります。

型式		最大荷重（2セット常温使用時）	L	L₁	L₂	T	H	H₁	J	K	P	P₁	P₂	A	A₁	t	t₁	d	d₁	付属品各2本
Type	No.	最大荷重（2セット常温使用時）	L	L₁	L₂	T	H	H₁	J	K	P	P₁	P₂	A	A₁	t	t₁	d	d₁	付属品各2本
（ノーマルブシュ） MPLK	10	981N ｛100kgf｝	48	36	25	42	22	18	2	2	36	24	22	24	16	9.5	18	11	6.5	CB6-20 CB6-30
（ノーマルブシュ） MPLK MPLKH	20	1961N ｛200kgf｝	54	42	25	42	22	18	2	2	40	28	22	24	16	9	16		6.5	CB6-20 CB6-25
	30	2942N ｛300kgf｝	65	46	35	48.5	25	20	3.5	3.5	50	31	26	27	19	9.5	17		6.5	CB6-30 CB6-35
	60	5884N ｛600kgf｝	73	50		48.5				3.5	52	33	26					14	9	CB8-30 CB8-35
	※80S	7845N ｛800kgf｝	73	50		56.5				11.5	52	33	34					14	9	CB8-30 CB8-35
	100	9807N ｛1000kgf｝	103	65	48	58	30	24	4	4	76	42	31	34	25	13	19	17	11	CB10-30 CB10-35
（スリムブシュ） MPLKS MPLKHS	30	2942N ｛300kgf｝	65	46	35	48.5	25	20	3.5	3.5	50	31	26	24	19	9.5	15.5	11	7	CB6-25 CB6-30
	60	5884N ｛600kgf｝	73	50		48.5				3.5	52	33	26					14	9	CB8-25 CB8-30
	※80S	7845N ｛800kgf｝	73	50		56.5				11.5	52	33	34					14	9	CB8-25 CB8-30
※MPLK80S、MPLKS80SのT寸は56.5、K寸は11.5となっております。

■ロング・耐熱ロングタイプ（①+②セット） [ ! ]1セットは、①ロックホルダ、②ロックブシュ各1個となります

型式		最大荷重（2セット常温使用時）	L	L₁	L₂	T	H	H₁	J	K	P	P₁	P₂	A	A₁	t	t₁	d	d₁	付属品各2本
Type	No.	最大荷重（2セット常温使用時）	L	L₁	L₂	T	H	H₁	J	K	P	P₁	P₂	A	A₁	t	t₁	d	d₁	付属品各2本
（ノーマルブシュ） MPLK MPLKH	60L	5884N ｛600kgf｝	73	50	35	79.5	25	20	3.5	34.5	52	33	57	27	19	9.5	17	14	9	CB8-30 CB8-35
	80	7845N ｛800kgf｝	73	50	35	87.5	25	20	3.5	42.5	52	33	65	27	19	9.5	17	14	9	CB8-30 CB8-35
	100L	9807N ｛1000kgf｝	103	65	48	89	30	24	4	35	76	42	62	34	25	13	19	17	11	CB10-30 CB10-35
（スリムブシュ） MPLKS MPLKHS	80	7845N ｛800kgf｝	73	50	35	87.5	25	20	3.5	42.5	52	33	65	24	19	9.5	16	14	9	CB8-25 CB8-30

■ロックブシュ単体（②のみ）（耐熱タイプ共通）

型式		適用
Type	No.	適用
MPLKB （ノーマルブシュ）	10	MPLK（H）10用
	20	MPLK（H）20用
	30	MPLK（H）30用 MPLK（H）S30用
	6080	MPLK（H）60・80・60L・80S用 MPLK（H）S60・80・80S用
	100	MPLK（H）100・100L用

型式		適用
Type	No.	適用
MPLKSB （スリムブシュ）	30	MPLK（H）S30用 MPLK（H）30用
MPLKSB （スリムブシュ）	6080	MPLK（H）60・80・80S用 MPLK（H）S60・80・80S用
※ 2色成形、インサート成形等でロックブシュが必要なときにご利用ください。

注文例

出荷日

型番リスト

表示件数

型番

構成部品	全長規格	最大使用荷重（2セット）	ブシュタイプ	耐熱温度	適用	RoHS?	最小発注数量

セット	標準	981N	標準	80℃以下	-	10	1個
セット	標準	1961N	標準	80℃以下	-	10	1個
セット	標準	2942N	標準	80℃以下	-	10	1個
セット	標準	5884N	標準	80℃以下	-	10	1個
セット	ロング	5884N	標準	80℃以下	-	10	1個
セット	ロング	7845N	標準	80℃以下	-	10	1個
セット	標準	7845N	標準	80℃以下	-	10	1個
セット	標準	9807N	標準	80℃以下	-	10	1個
セット	ロング	9807N	標準	80℃以下	-	10	1個
ブシュ単体	-	-	標準	-	MPLK(H)10用	10	1個
ブシュ単体	-	-	標準	-	MPLK(H)20用	10	1個
ブシュ単体	-	-	標準	-	MPLK(H)30・MPLK(H)S30用	10	1個
ブシュ単体	-	-	標準	-	MPLK(H)100・100L用	10	1個
ブシュ単体	-	-	標準	-	MPLK(H)60・80・60L・80S/MPLK(H)S60・80・80S用	10	1個
セット	標準	1961N	標準	150℃以下	-	10	1個
セット	標準	2942N	標準	150℃以下	-	10	1個
セット	標準	5884N	標準	150℃以下	-	10	1個
セット	ロング	5884N	標準	150℃以下	-	10	1個
セット	ロング	7845N	標準	150℃以下	-	10	1個
セット	標準	7845N	標準	150℃以下	-	10	1個
セット	標準	9807N	標準	150℃以下	-	10	1個
セット	ロング	9807N	標準	150℃以下	-	10	1個
セット	標準	2942N	スリム	150℃以下	-	10	1個
セット	標準	5884N	スリム	150℃以下	-	10	1個
セット	ロング	7845N	スリム	150℃以下	-	10	1個
セット	標準	7845N	スリム	150℃以下	-	10	1個
セット	標準	2942N	スリム	80℃以下	-	10	1個
セット	標準	5884N	スリム	80℃以下	-	10	1個
セット	ロング	7845N	スリム	80℃以下	-	10	1個
セット	標準	7845N	スリム	80℃以下	-	10	1個
ブシュ単体	-	-	スリム	-	MPLK(H)S30・MPLK(H)30用	10	1個
ブシュ単体	-	-	スリム	-	MPLK(H)60・80・80S/MPLK(H)S60・80・80S用	10	1個

通常単価(税別) (税込単価)	通常出荷日

8,500円 ( 9,350円 )	在庫品1日目当日出荷可能
8,830円 ( 9,713円 )	在庫品1日目当日出荷可能
9,110円 ( 10,021円 )	在庫品1日目当日出荷可能
9,250円 ( 10,175円 )	在庫品1日目当日出荷可能
12,300円 ( 13,530円 )	在庫品1日目当日出荷可能
12,590円 ( 13,849円 )	在庫品1日目当日出荷可能
11,300円 ( 12,430円 )	在庫品1日目当日出荷可能
13,010円 ( 14,311円 )	在庫品1日目当日出荷可能
16,950円 ( 18,645円 )	在庫品1日目当日出荷可能
3,500円 ( 3,850円 )	在庫品1日目当日出荷可能
3,570円 ( 3,927円 )	在庫品1日目当日出荷可能
3,750円 ( 4,125円 )	在庫品1日目当日出荷可能
5,440円 ( 5,984円 )	在庫品1日目当日出荷可能
3,850円 ( 4,235円 )	在庫品1日目当日出荷可能
10,630円 ( 11,693円 )	在庫品1日目当日出荷可能
10,910円 ( 12,001円 )	在庫品1日目当日出荷可能
11,650円 ( 12,815円 )	在庫品1日目当日出荷可能
14,700円 ( 16,170円 )	在庫品1日目当日出荷可能
14,990円 ( 16,489円 )	在庫品1日目当日出荷可能
13,700円 ( 15,070円 )	在庫品1日目当日出荷可能
16,010円 ( 17,611円 )	在庫品1日目当日出荷可能
19,950円 ( 21,945円 )	在庫品1日目当日出荷可能
11,310円 ( 12,441円 )	在庫品1日目当日出荷可能
12,050円 ( 13,255円 )	在庫品1日目当日出荷可能
15,390円 ( 16,929円 )	在庫品1日目当日出荷可能
14,100円 ( 15,510円 )	在庫品1日目当日出荷可能
9,510円 ( 10,461円 )	在庫品1日目当日出荷可能
9,650円 ( 10,615円 )	在庫品1日目当日出荷可能
12,990円 ( 14,289円 )	在庫品1日目当日出荷可能
11,700円 ( 12,870円 )	在庫品1日目当日出荷可能
4,150円 ( 4,565円 )	在庫品1日目当日出荷可能
4,250円 ( 4,675円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

ノーマルブシュ・スリムブシュタイプのローラロックセットです。

ご注意

本製品の販売は日本国内と一部の国、地域のみの取り扱いとなります。

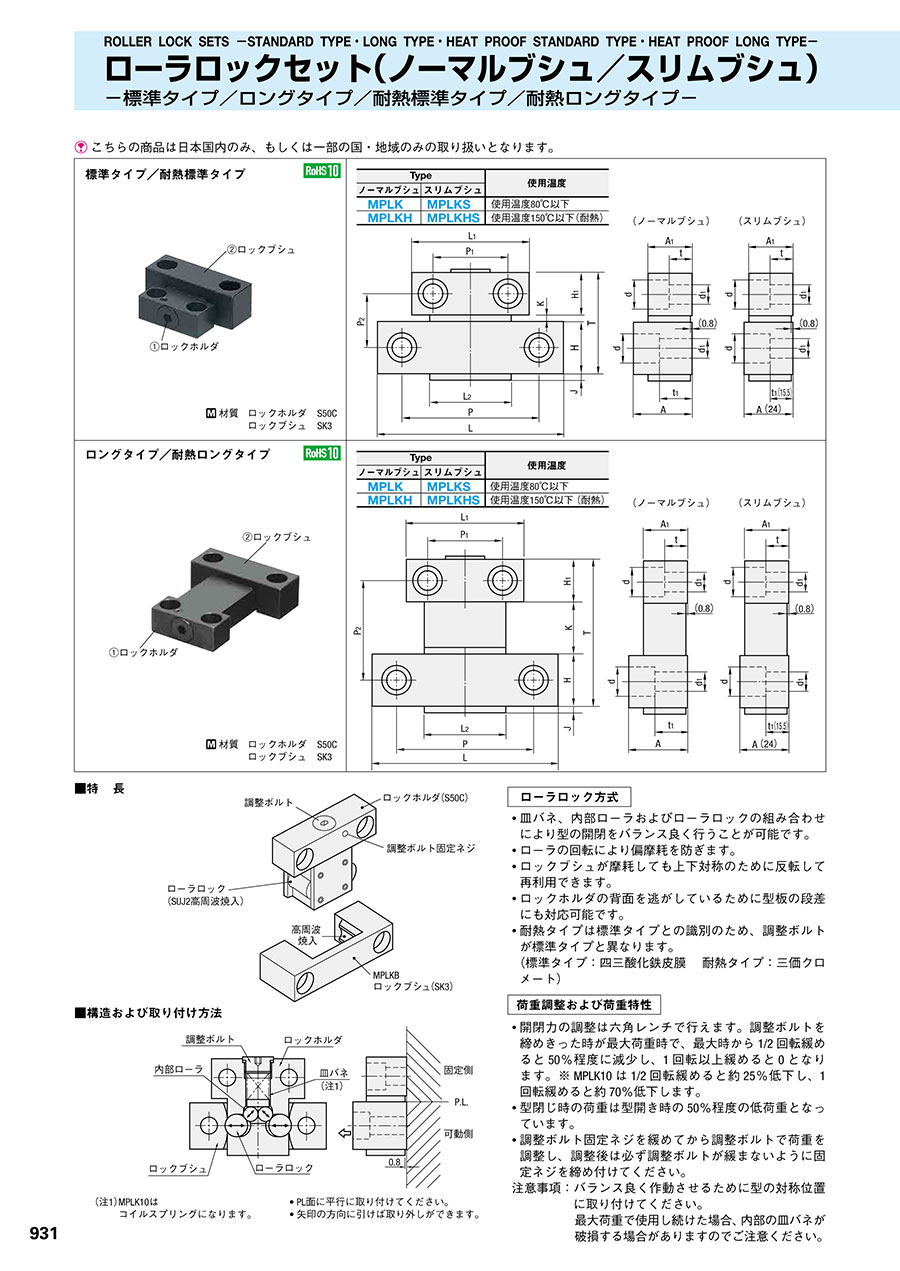

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ローラーロックセット -ノーマルブシュ・スリムブシュ-のレビュー

4.2平均満足度：4.234件のレビュー

星5
35%
星4
56%
星3
9%
星2
0%
星1
0%

金型部品

満足度：5.02020/05/28

プラスチック射出成型の金型に以前から使用しております。サイズ的にも良く、性能にも問題ありません。

5人が参考にしています。

プラスチック成形

満足度：5.02020/03/26

パーティングに遅延をかけたいときに使用させていただいています。在庫品で納期が早いのもありがたいです。

2人が参考にしています。

プラ型

満足度：5.02018/02/16

プラロックより、型締力が必要な時に使用しています。型開き順序が想定外だった場合に、後付けしたりもできるので大変重宝してい...もっと読む

2人が参考にしています。

金型部品

満足度：4.02018/09/20

以前納入した金型に、別の物を付けていたのですが、顧客であまり気に入らないとの事だったので、二番型に使用した本品を付ける為...もっと読む

1人が参考にしています。

金型に使用

満足度：5.02023/04/13

金型のハーティングロックに使用。荷重がいろいろ選択できるので重宝しています。消耗品だけど自社に在庫持つことなく、短納期で...もっと読む

0人が参考にしています。

34件全て見る

よくあるご質問（FAQ）

Qローラーロックの皿ばねは単体で販売していますか？

皿バネの単体販売は、組付け後荷重保証が出来ないため対応しておりません。

Q内部ローラとローラロックに使用されている材質と、表面をメッキされている場合はメッキの種類を教えてください。

内部ローラ、ローラロックの材質はSUJ2でメッキ無しとなります。
