プラ型用部品技術窓口
パーティングロックセット-コンパクトタイプ-
- サイズ
- コンパクト
- 適用
- PLSW用
未確定：候補が6型番あります。
商品情報

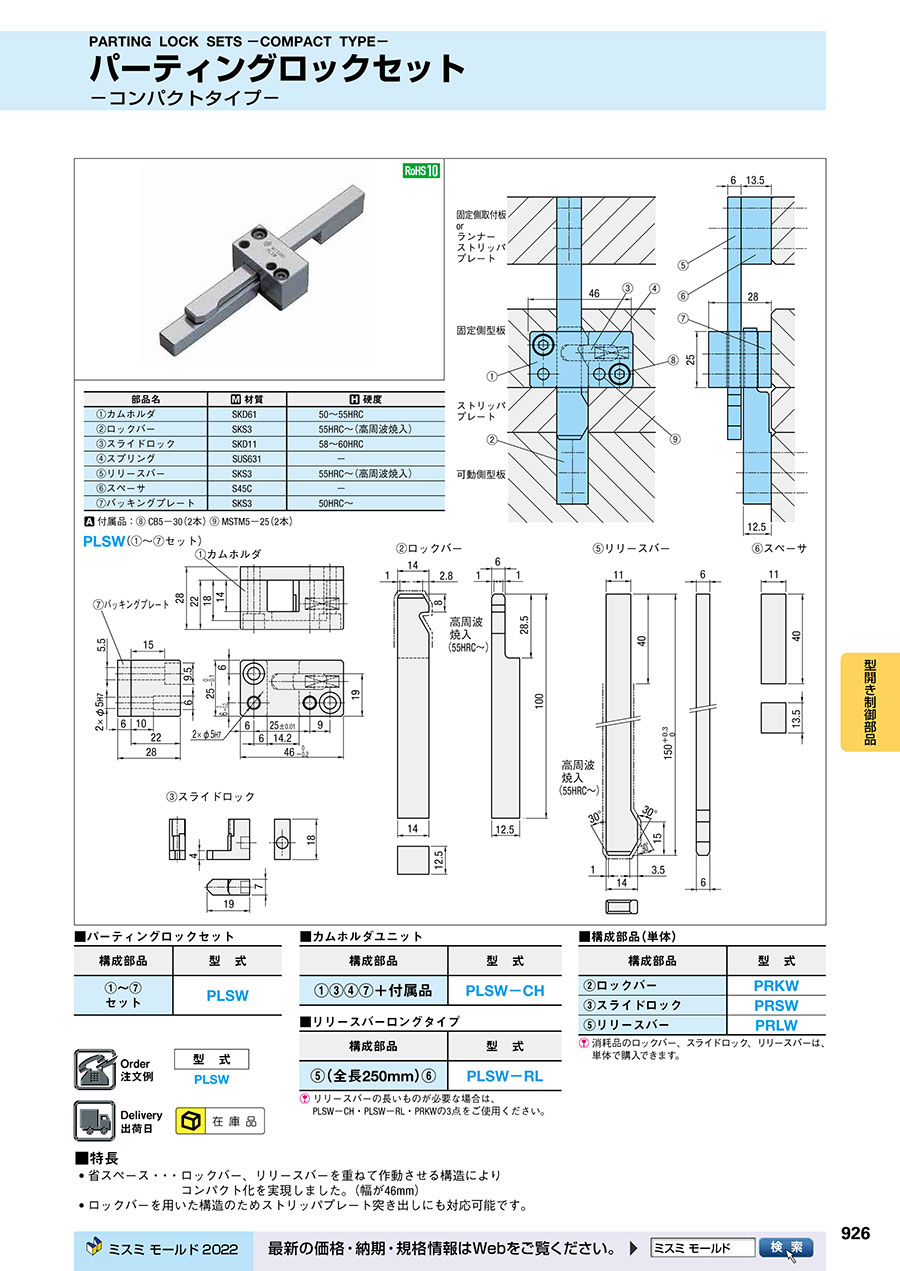

外形図・製品仕様
| 部品名 | 材質 | 硬度 | |
|---|---|---|---|
| ①カムホルダ | SKD61 | 50～55HRC | |
| ②ロックバー | SKS3 | 55HRC～（高周波焼入） | |
| ③スライドロック | SKD11 | 58～60HRC | |
| ④スプリング | SUS631 | - | |
| ⑤リリースバー | SKS3 | 55HRC～（高周波焼入） | |
| ⑥スペーサ | S45C | - | |
| ⑦バッキングプレート | SKS3 | 50HRC～ | |
付属品：⑧ CB5-30（2本） ⑨ MSTM5-25（2本）
規格表
■パーティングロックセット
| 構成部品 | 型式 |
|---|---|
| ①～⑦ セット | PLSW |
■カムホルダユニット
| 構成部品 | 型 式 |
|---|---|
| ①③④⑦+付属品 | PLSW-CH |
■リリースバーロングタイプ
| 構成部品 | 型 式 |
|---|---|
| ⑤（全長250mm）⑥ | PLSW-RL |
リリースバーの長いものが必要な場合は、PLSW-CH・PLSW-RL・PRKWの3点をご使用ください。
■構成部品（単体）
| 構成部品 | 型式 |
|---|---|
| ②ロックバー | PRKW |
| ③スライドロック | PRSW |
| ⑤リリースバー | PRLW |
消耗品のロックバー、スライドロック、リリースバーは、単体で購入できます。
注文例
出荷日
関連情報
■特長
| • 省スペース・・・ | ロックバー、リリースバーを重ねて作動させる構造により コンパクト化を実現しました。（幅が46mm） |
| • ロックバーを用いた構造のためストリッパプレート突き出しにも対応可能です。 | |
カタログ
パーティングロックセット-コンパクトタイプ-のレビュー
金型を開く順番を制御するのに使用しています
4
4.02021/11/25
金型の成型品の側面に取り付けて、金型を開く順番を制御するのに使用しています。加工精度が悪かったりするとスライドロックのツ...もっと読む
1人が参考にしています。
モールド用金型に使用しています
4
4.02021/06/23
顧客より設計を含めて製作を依頼された、特殊片開のモールド用金型に使用しています。通常は型番PLSを使っていますが、今回特...もっと読む
1人が参考にしています。
ＰＬ
4
4.02022/09/02
非常に安価でロックできるので
型費をかぎりなくおさえたいときには
こちらですね
0人が参考にしています。
