パーティングロックセット -軽荷重用・中荷重用・重荷重用-
未確定：候補が17型番あります。

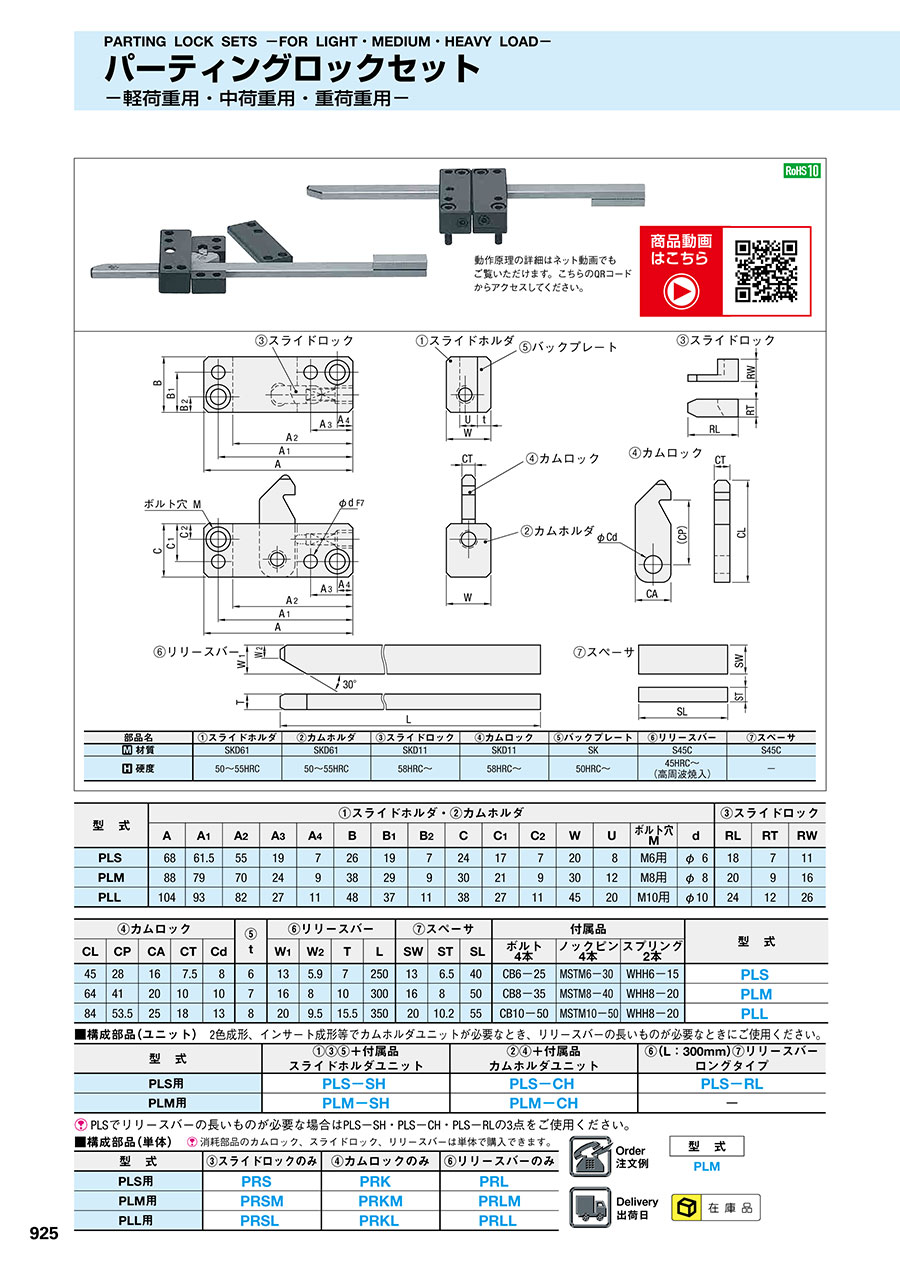

外形図
外形図・製品仕様
| 部品名 | ①スライ ドホルダ | ②カムホルダ | ③スライドロック | ④カムロック | ⑤バックプレート | ⑥リリースバー | ⑦スペーサ |
|---|---|---|---|---|---|---|---|
| 材質 | SKD61 | SKD61 | SKD11 | SKD11 | SK | S45C | S45C |
| 硬度 | 50～55HRC | 50～55HRC | 58HRC～ | 58HRC～ | 50HRC～ | 45HRC～ （高周波焼入） | - |
| 型 式 | ①スライドホルダ・②カムホルダ | ③スライドロック | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | A1 | A2 | A3 | A4 | B | B1 | B2 | C | C1 | C2 | W | U | ボルト穴 M | d | RL | RT | RW | |
| PLS | 68 | 61.5 | 55 | 19 | 7 | 26 | 19 | 7 | 24 | 17 | 7 | 20 | 8 | M6用 | φ6 | 18 | 7 | 11 |
| PLM | 88 | 79 | 70 | 24 | 9 | 38 | 29 | 9 | 30 | 21 | 9 | 30 | 12 | M8用 | φ8 | 20 | 9 | 16 |
| PLL | 104 | 93 | 82 | 27 | 11 | 48 | 37 | 11 | 38 | 27 | 11 | 45 | 20 | M10用 | φ10 | 24 | 12 | 26 |
| ④カムロック | ⑤ t | ⑥リリースバー | ⑦スペーサ | 付属品 | 型 式 | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| CL | CP | CA | CT | Cd | W1 | W2 | T | L | SW | ST | SL | ボルト 4本 | ノックピン 4本 | スプリング 2本 | ||
| 45 | 28 | 16 | 7.5 | 8 | 6 | 13 | 5.9 | 7 | 250 | 13 | 6.5 | 40 | CB6-25 | MSTM6-30 | WHH6-15 | PLS |
| 64 | 41 | 20 | 10 | 10 | 7 | 16 | 8 | 10 | 300 | 16 | 8 | 50 | CB8-35 | MSTM8-40 | WHH8-20 | PLM |
| 84 | 53.5 | 25 | 18 | 13 | 8 | 20 | 9.5 | 15.5 | 350 | 20 | 10.2 | 55 | CB10-50 | MSTM10-50 | WHH8-20 | PLL |
規格表
■構成部品（ユニット） 2色成形、インサート成形等でカムホルダユニットが必要なとき、リリースバーの長いものが必要なときにご使用ください。
| 型 式 | ①③⑤+付属品 スライドホルダユニット | ②④+付属品 カムホルダユニット | ⑥（L：300mm）⑦リリースバーロングタイプ |
|---|---|---|---|
| PLS用 | PLS-SH | PLS-CH | PLS-RL |
| PLM用 | PLM-SH | PLM-CH | - |
PLSでリリースバーの長いものが必要な場合はPLS-SH・PLS-CH・PLS-RLの3点をご使用ください。
■構成部品（単体）
消耗部品のカムロック、スライドロック、リリースバーは単体で購入できます。
| 型 式 | ③スライドロックのみ | ④カムロックのみ | ⑥リリースバーのみ |
|---|---|---|---|
| PLS用 | PRS | PRK | PRL |
| PLM用 | PRSM | PRKM | PRLM |
| PLL用 | PRSL | PRKL | PRLL |
注文例
出荷日
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
35,060円 ( 38,566円 ) | 在庫品1日目当日出荷可能 |
22,800円 ( 25,080円 ) | 在庫品1日目当日出荷可能 |
10,930円 ( 12,023円 ) | 在庫品1日目当日出荷可能 |
8,170円 ( 8,987円 ) | 在庫品1日目当日出荷可能 |
12,350円 ( 13,585円 ) | 在庫品1日目当日出荷可能 |
5,700円 ( 6,270円 ) | 在庫品1日目当日出荷可能 |
5,610円 ( 6,171円 ) | 在庫品1日目当日出荷可能 |
4,660円 ( 5,126円 ) | 在庫品1日目当日出荷可能 |
2,850円 ( 3,135円 ) | 在庫品1日目当日出荷可能 |
6,460円 ( 7,106円 ) | 在庫品1日目当日出荷可能 |
4,090円 ( 4,499円 ) | 在庫品1日目当日出荷可能 |
3,990円 ( 4,389円 ) | 在庫品1日目当日出荷可能 |
5,510円 ( 6,061円 ) | 在庫品1日目当日出荷可能 |
5,130円 ( 5,643円 ) | 在庫品1日目当日出荷可能 |
1,710円 ( 1,881円 ) | 在庫品1日目当日出荷可能 |
2,760円 ( 3,036円 ) | 在庫品1日目当日出荷可能 |
2,000円 ( 2,200円 ) | 在庫品1日目当日出荷可能 |
カタログ
パーティングロックセット -軽荷重用・中荷重用・重荷重用-のレビュー
型開き制御
5
5.02018/05/15
スライドカムなどパーツ毎に交換できるので重宝しております。
価格をもう少し抑えてもらえるとうれしいのですが。
8人が参考にしています。
金型型開き制御
4
4.02020/12/08
スプリング式のロック装置が何度も破損してしまったので、こちらに交換したところ、それ以降は破損なく安定して使用できています...もっと読む
1人が参考にしています。
プラ型の開き制御
4
4.02018/03/31
プラ型の開き制御に使用しています。
バネ式にくらべて確実に開き止めしてくれるので重宝してます。
価格もう少し安くなればあ...もっと読む
1人が参考にしています。
樹脂用金型に使用しています
5
5.02022/05/10
顧客から依頼され設計・製作している樹脂用の金型に使用しています。今回は顧客からの指定でこの商品を購入しました。何度かミス...もっと読む
0人が参考にしています。
カム
4
4.02021/08/26
スライドカム式などは
ストロ−ク関係が
かなり正確につかめるので
いいです
0人が参考にしています。
よくあるご質問（FAQ）
QパーティングロックセットPLS、PLM、PLLの耐熱温度を教えて下さい。
A
耐熱温度150℃以下になります。
QパーティングロックセットPLSWのリリースバーはカムホルダから完全に抜け切りますか？
A
完全に抜けるタイプとなります。
